机器视觉系统培训课件VIP免费

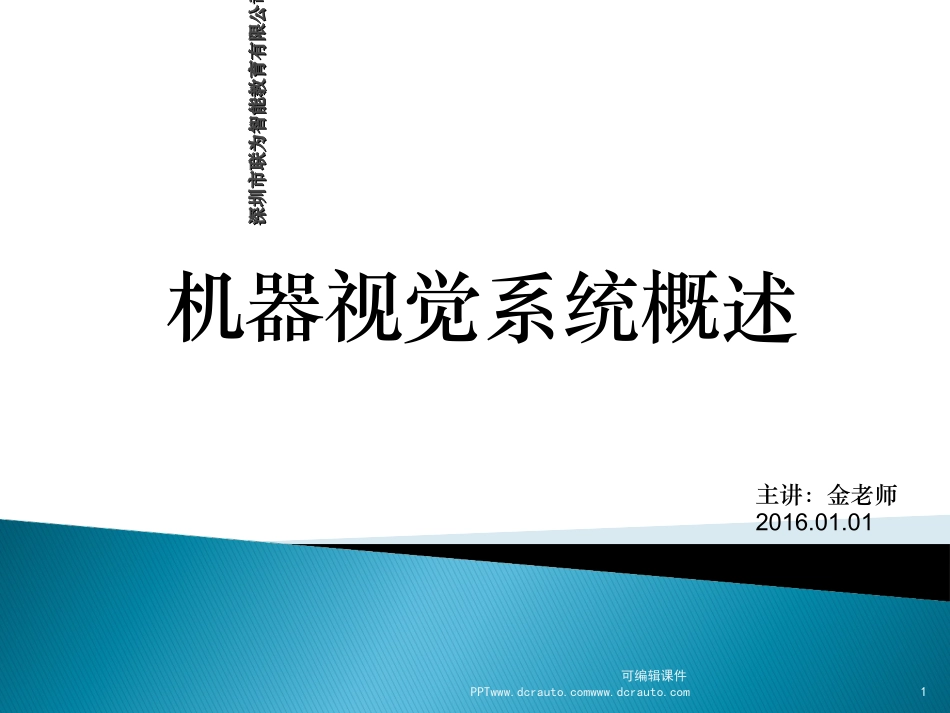

可编辑课件PPTwww.dcrauto.comwww.dcrauto.com1深圳市联为智能教育有限公司深圳市联为智能教育有限公司机器视觉系统概述主讲：金老师2016.01.01可编辑课件PPTwww.dcrauto.comwww.dcrauto.com2机器视觉系统概述照明光源镜头工业摄像机提纲提纲可编辑课件PPTwww.dcrauto.comwww.dcrauto.com3机器视觉是一门技术，该技术被广泛应用在生产制造等行业。可用来保证产品质量、控制生产流程、感知环境等。机器视觉系统是基于机器视觉技术为机器或自动化生产线建立的一套视觉系统。机器视觉系统机器视觉系统可编辑课件PPTwww.dcrauto.comwww.dcrauto.com4机器视觉机器视觉vsvs人类视觉人类视觉人类视觉机器视觉适应性适应性强，可在复杂及变化的环境中识别目标适应性差，容易受复杂背景及环境变化的影响智能具有高级智能，可运用逻辑分析及推理能力识别变化的目标，并能总结规律虽然可利用人工智能及神经网络技术，但智能很差，不能很好地识别变化的目标彩色识别能力对色彩的分辨能力强，但容易受人的心理影响，不能量化受硬件条件的制约，目前一般的图像采集系统对色彩的分辨能力较差，但具有可量化的优点灰度分辨力差，一般只能分辨64个灰度级强，目前一般使用256灰度级，采集系统可具有10bit、12bit、16bit等灰度级可编辑课件PPTwww.dcrauto.comwww.dcrauto.com5机器视觉机器视觉vsvs人类视觉人类视觉人类视觉机器视觉空间分辨力分辨率较差，不能观看微小的目标目前有4K×4K的面阵摄像机和12K的线阵摄像机，通过备置各种光学镜头，可以观测小到微米大到天体的目标速度0.1秒的视觉暂留使人眼无法看清较快速运动的目标快门时间可达到10微妙左右，高速像机帧率可达到1000以上，处理器的速度越来越快感光范围400nm-750nm范围的可见光从紫外到红外的较宽光谱范围，另外有X光等特殊摄像机环境要求对环境温度、湿度的适应性差，另外有许多场合对人有损害对环境适应性强，另外可加防护装置可编辑课件PPTwww.dcrauto.comwww.dcrauto.com6机器视觉系统作用机器视觉系统作用机器视觉技术功能缩短产品进入市场时间100%检测100%质量保证提高产量集成化生产精确测量改进生产流程及时过程监控可编辑课件PPTwww.dcrauto.comwww.dcrauto.com7高速检测精确机器人导航定位及配准装配检测PCB检测表面检测纹理分析遥感机器视觉应用领域机器视觉应用领域•医学图像分析•测量•一维码读取•OCR&OCV•匹配•印刷检测•Blob分析可编辑课件PPTwww.dcrauto.comwww.dcrauto.com8机器视觉应用领域机器视觉应用领域•光学行业•纸制品•药物•照相学和遥感•印刷•铁路运输•监控•航空宇航•造船•无线通信•交通•木材•等等•半导体•汽车制造•制陶业•化学业•电子部件及设备•食品业•玻璃业•生命科学•医学•钢铁•矿业可编辑课件PPTwww.dcrauto.comwww.dcrauto.com9机器视觉系统构成机器视觉系统构成————模拟相机模拟相机光源CCD/CMOS图像传感器镜头被测物体模拟视频流摄像机图像采集卡图像内存中数字图像应用结果孔半径1233.147mm3.052mm2.785mm机器视觉软件FGI/O可编辑课件PPTwww.dcrauto.comwww.dcrauto.com10机器视觉系统构成机器视觉系统构成————数字摄像机数字摄像机光源CCD/CMOS图像传感器镜头被测物体图像数据数字摄像机（USB/1394a/1394b/GigE/CameraLink）图像内存中数字图像应用结果孔半径1233.147mm3.052mm2.785mm机器视觉软件FGI/O可编辑课件PPTwww.dcrauto.comwww.dcrauto.com11机器视觉系统构成机器视觉系统构成————智能摄像机智能摄像机光源CCD/CMOS图像传感器镜头被测物体模拟图像数据智能摄像机图像内存中数字图像应用结果孔半径1233.147mm3.052mm2.785mm机器视觉软件FGI/O可编辑课件PPTwww.dcrauto.comwww.dcrauto.com12机器视觉系统中部件包括：光源、工业摄像机、图像采集卡、镜头、图像处理设备等。机器视觉市场包括:部件生产商代理商系统集成商机器视觉市场机器视觉市场可编辑课件PPTwww.dcrauto.comwww.dcrauto.com13机器视觉系统机器视觉系统组件组件————照明光源照明光源照明光源可编辑课件PPTwww.dcrauto.comwww.d...
