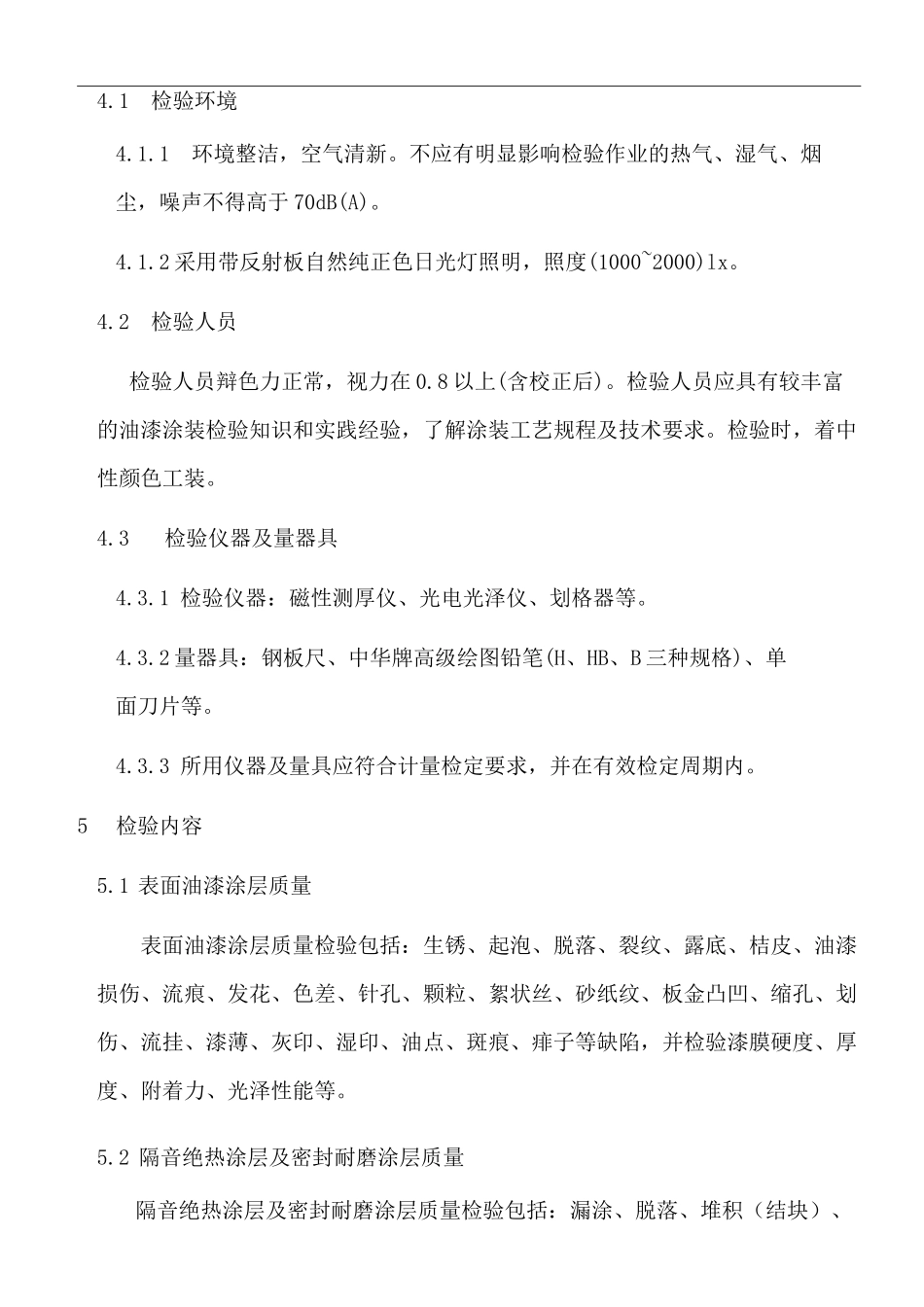

汽车车身油漆涂装检验规范1 主题内容与适用范围本标准规定了汽车车身油漆涂装检验的检验内容、技术要求、检验方法以及检验记录要求。2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。QC/T484汽车油漆涂层GB1728涂膜、腻子干燥时间测定方法GB1764漆膜厚度测定方法GB1743漆膜光泽测定法GB1720漆膜附着力测定法用语解释3.1 漆后车身漆后车身是指油漆涂层涂装施工完成后的车身3.2 油漆涂层缺陷用语4检验条件4.1检验环境4.1.1环境整洁，空气清新。不应有明显影响检验作业的热气、湿气、烟尘，噪声不得高于 70dB(A)。4.1.2 采用带反射板自然纯正色日光灯照明，照度(1000~2000)lx。4.2检验人员检验人员辩色力正常，视力在 0.8 以上(含校正后)。检验人员应具有较丰富的油漆涂装检验知识和实践经验，了解涂装工艺规程及技术要求。检验时，着中性颜色工装。4.3检验仪器及量器具4.3.1 检验仪器：磁性测厚仪、光电光泽仪、划格器等。4.3.2 量器具：钢板尺、中华牌高级绘图铅笔(H、HB、B 三种规格)、单面刀片等。4.3.3 所用仪器及量具应符合计量检定要求，并在有效检定周期内。5检验内容5.1 表面油漆涂层质量表面油漆涂层质量检验包括：生锈、起泡、脱落、裂纹、露底、桔皮、油漆损伤、流痕、发花、色差、针孔、颗粒、絮状丝、砂纸纹、板金凸凹、缩孔、划伤、流挂、漆薄、灰印、湿印、油点、斑痕、痱子等缺陷，并检验漆膜硬度、厚度、附着力、光泽性能等。5.2 隔音绝热涂层及密封耐磨涂层质量隔音绝热涂层及密封耐磨涂层质量检验包括：漏涂、脱落、堆积（结块）、开裂等缺陷，并检验涂层干燥状况及厚度等。6检验程序及方法6.1 涂装表面检验区域划分根据各涂装表面对质量影响的程度，把车身表面划分为 A、B、C、D、E 五个检验区域。具体规定如下：区域说明部位A影响外观最明显的部位1、车身外侧表面腰线以上至流水槽上边沿区域2、前围外表面，保险杠以上至前风窗上框沿区域3、后门腰线以上至后风窗上框沿区域（牌照架处除外）B影响外观较明显的部位1、车身外侧面腰线以下部位2、车身内部裸露可视表面3、流水槽和前后风窗上框沿至顶盖四周侧表面4、后门腰线以下至保险杠最高水平线表面C中等可见区域1、顶盖上平面及开门才可见的车身门框表面、立柱侧表面及门侧边2、装牌照部位D低可见区域1、被外装饰件覆盖的...
