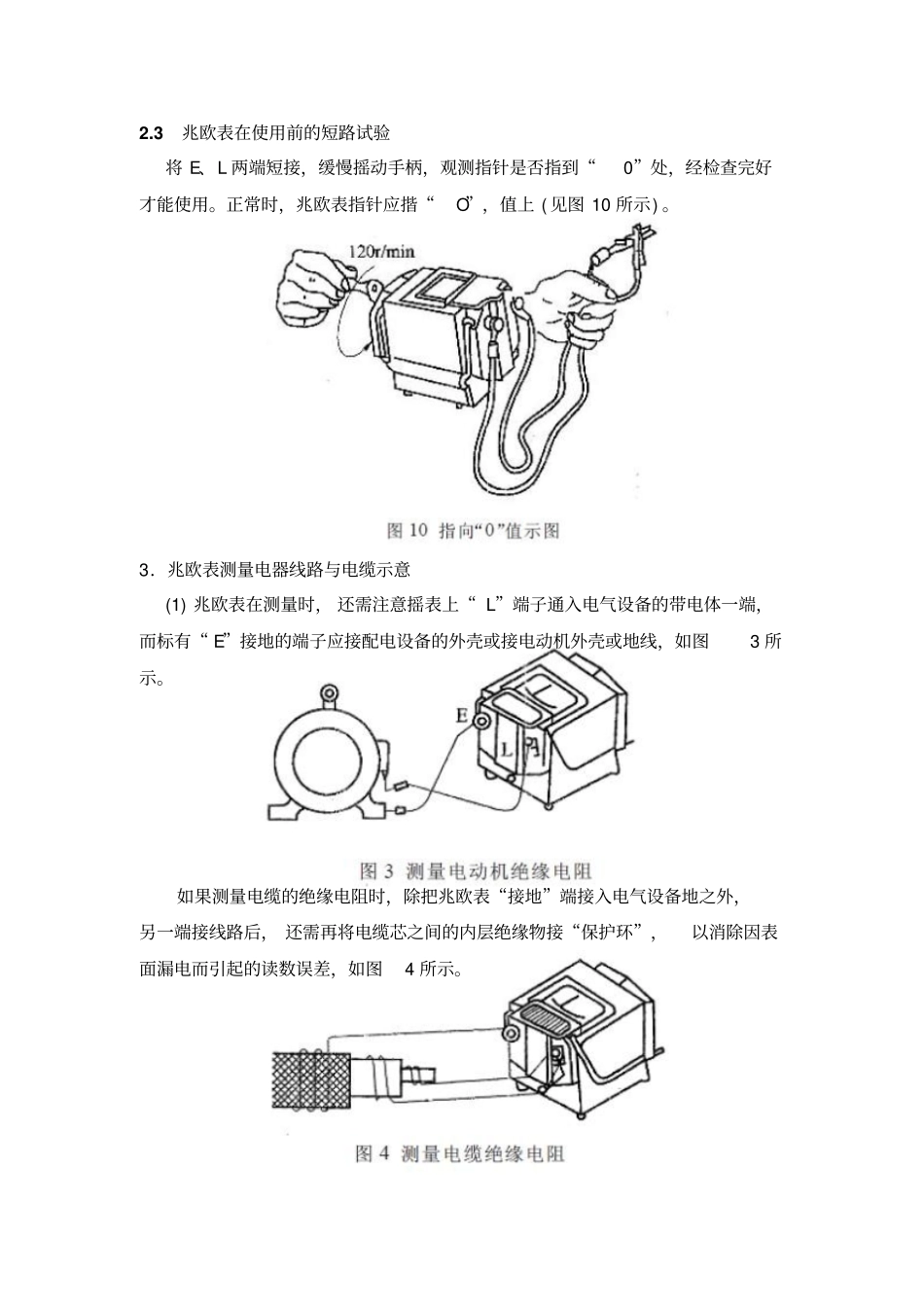

兆欧表的工作原理、应用及注意事项一、兆欧表外形兆欧表俗称摇表、绝缘摇表或麦格表。兆欧表主要用来测量电气设备的绝缘电阻，如：电动机、电器线路的绝缘电阻，判断设备或线路有无漏电现象、绝缘损坏或短路 ( 见图 1 所示 ) 。二、兆欧表的工作原理与线路与兆欧表表针相连的有两个线圈，一个同表内的附加电阻R串联；另一个和被测电阻 R串联，然后一起接到手摇发电机上。 当手摇动发电机时， 两个线圈中同时有电流通过， 在两个线圈上产生方向相反的转矩，表针就随着两个转矩的合成转矩的大小而偏转某一角度， 这个偏转角度决定于两个电流的比值，附加电阻是不变的，所以电流值仅取决于待测电阻的大小( 见图 2 所示 ) 。三、兆欧表的使用1.正确选用兆欧表兆欧表的额定电压应根据被测电气设备的额定电压来选择。测量500V 以下的设备，选用 500V 或 1000V 的兆欧表；额定电压在500V 以上的设备，应选用1000V 或 2500V 的兆欧表；对于绝缘子、母线等要选用2500V 或 3000V 兆欧表。2.使用前检查兆欧表是否完好2.1 兆欧表在使用前放置要求兆欧表在使用前应放置在平稳的地方，检查指针偏转情况，以免在摇动手柄时，因表身抖动和倾斜产生较大的测量误差 ( 见图 8 所示 ) 。2.2 兆欧表在使用前的开路试验使用兆欧表前， 应先将 E、L 两端开路， 以约 120r/min 的转速摇动手柄，观测指针是否指到 “∞”处。正常时，兆欧表指针应指“∞”值上( 见图 9 所示) 。2.3 兆欧表在使用前的短路试验将 E、L 两端短接，缓慢摇动手柄，观测指针是否指到“0”处，经检查完好才能使用。正常时，兆欧表指针应揩“O”，值上 ( 见图 10 所示) 。3．兆欧表测量电器线路与电缆示意(1) 兆欧表在测量时， 还需注意摇表上“ L”端子通入电气设备的带电体一端，而标有“ E”接地的端子应接配电设备的外壳或接电动机外壳或地线，如图3 所示。如果测量电缆的绝缘电阻时，除把兆欧表“接地”端接入电气设备地之外，另一端接线路后， 还需再将电缆芯之间的内层绝缘物接“保护环”，以消除因表面漏电而引起的读数误差，如图4 所示。图 5 为测线路中的绝缘电阻。图 6 为测照明线路绝缘电阻。图 7 为测架空线路对地绝缘电阻操作方法示意。(2) 若遇天气潮湿或降雨后空气湿度较大时，应使用“保护环”以消除绝缘物表面泄流，使被测物绝缘电阻比实际值偏低。(3) 使用兆欧表测试完毕后也应对电气设备进行一次放电。(4...
