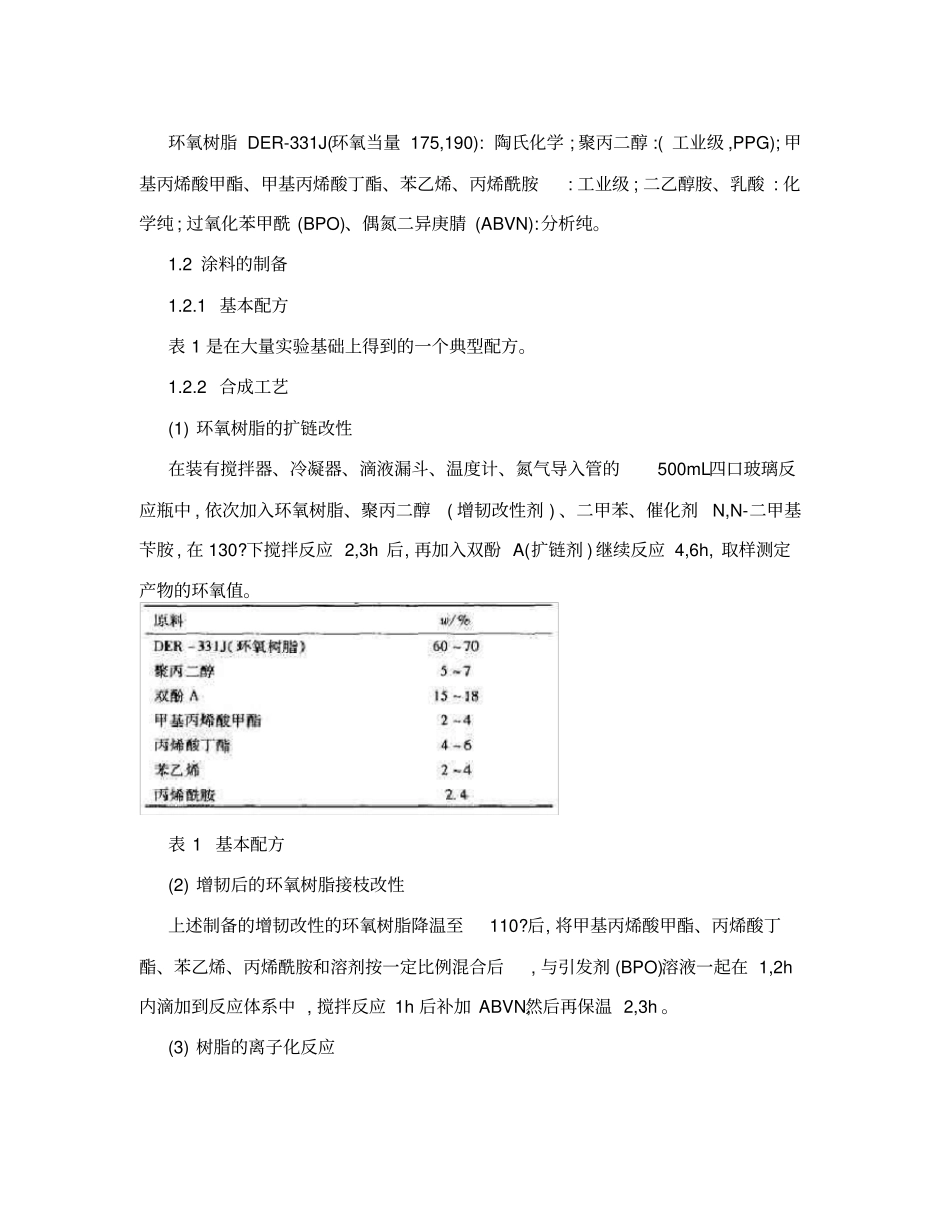

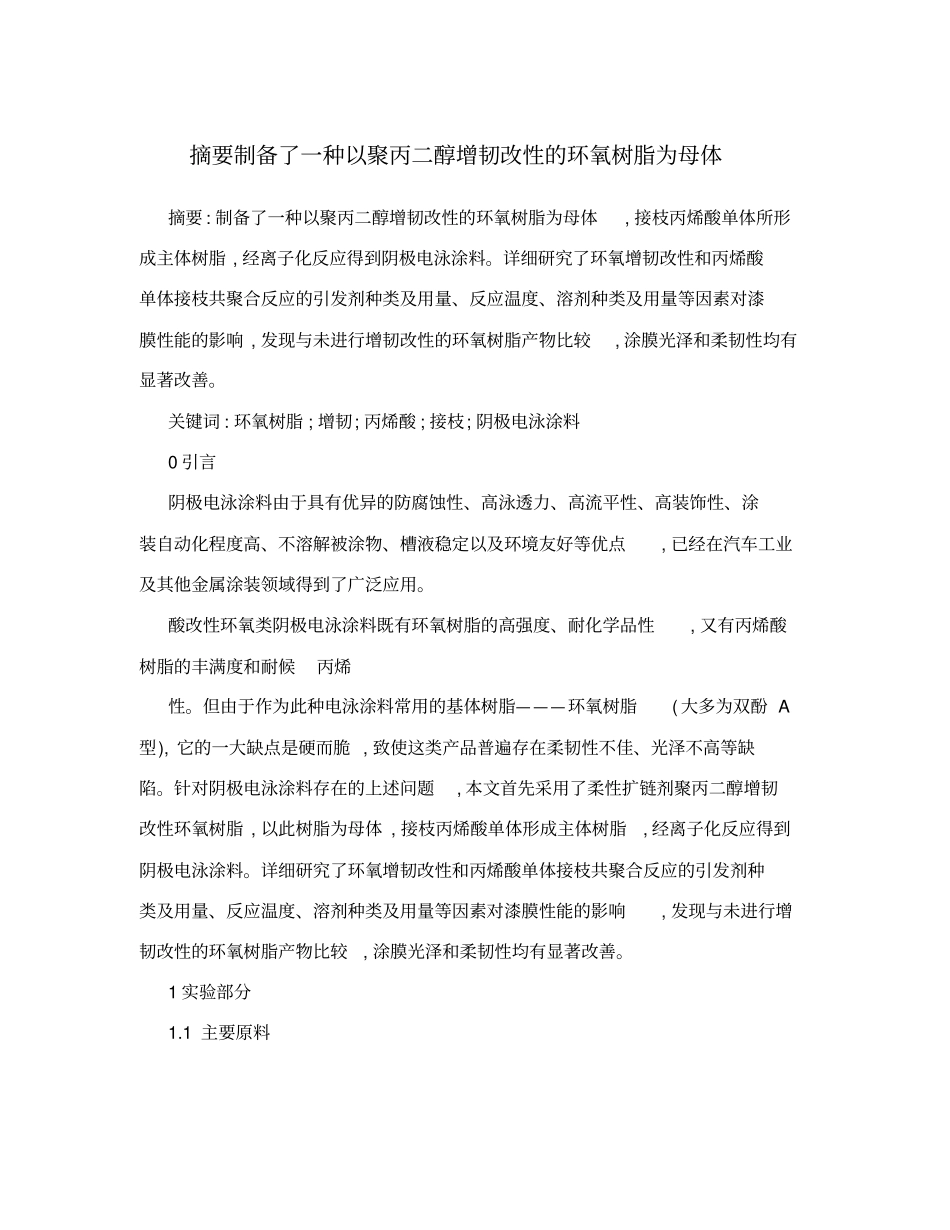

摘要制备了一种以聚丙二醇增韧改性的环氧树脂为母体摘要 : 制备了一种以聚丙二醇增韧改性的环氧树脂为母体, 接枝丙烯酸单体所形成主体树脂 , 经离子化反应得到阴极电泳涂料。详细研究了环氧增韧改性和丙烯酸单体接枝共聚合反应的引发剂种类及用量、反应温度、溶剂种类及用量等因素对漆膜性能的影响 , 发现与未进行增韧改性的环氧树脂产物比较, 涂膜光泽和柔韧性均有显著改善。关键词 : 环氧树脂 ; 增韧; 丙烯酸 ; 接枝; 阴极电泳涂料0 引言阴极电泳涂料由于具有优异的防腐蚀性、高泳透力、高流平性、高装饰性、涂装自动化程度高、不溶解被涂物、槽液稳定以及环境友好等优点, 已经在汽车工业及其他金属涂装领域得到了广泛应用。酸改性环氧类阴极电泳涂料既有环氧树脂的高强度、耐化学品性, 又有丙烯酸树脂的丰满度和耐候丙烯性。但由于作为此种电泳涂料常用的基体树脂———环氧树脂( 大多为双酚 A型), 它的一大缺点是硬而脆 , 致使这类产品普遍存在柔韧性不佳、光泽不高等缺陷。针对阴极电泳涂料存在的上述问题, 本文首先采用了柔性扩链剂聚丙二醇增韧改性环氧树脂 , 以此树脂为母体 , 接枝丙烯酸单体形成主体树脂, 经离子化反应得到阴极电泳涂料。详细研究了环氧增韧改性和丙烯酸单体接枝共聚合反应的引发剂种类及用量、反应温度、溶剂种类及用量等因素对漆膜性能的影响, 发现与未进行增韧改性的环氧树脂产物比较, 涂膜光泽和柔韧性均有显著改善。1 实验部分1.1 主要原料环氧树脂 DER-331J(环氧当量 175,190): 陶氏化学 ; 聚丙二醇 :( 工业级 ,PPG); 甲基丙烯酸甲酯、甲基丙烯酸丁酯、苯乙烯、丙烯酰胺: 工业级 ; 二乙醇胺、乳酸 : 化学纯 ; 过氧化苯甲酰 (BPO)、偶氮二异庚腈 (ABVN):分析纯。1.2 涂料的制备1.2.1 基本配方表 1 是在大量实验基础上得到的一个典型配方。1.2.2 合成工艺(1) 环氧树脂的扩链改性在装有搅拌器、冷凝器、滴液漏斗、温度计、氮气导入管的500mL四口玻璃反应瓶中 , 依次加入环氧树脂、聚丙二醇( 增韧改性剂 ) 、二甲苯、催化剂N,N-二甲基苄胺 , 在 130?下搅拌反应 2,3h 后, 再加入双酚 A(扩链剂 ) 继续反应 4,6h, 取样测定产物的环氧值。表 1 基本配方(2) 增韧后的环氧树脂接枝改性上述制备的增韧改性的环氧树脂降温至110?后, 将甲基丙烯酸甲酯、丙烯酸丁酯、苯乙烯、丙烯酰胺和溶剂按一定比例混合后, 与引发剂 (BPO)溶液一起在 1,2h内...
