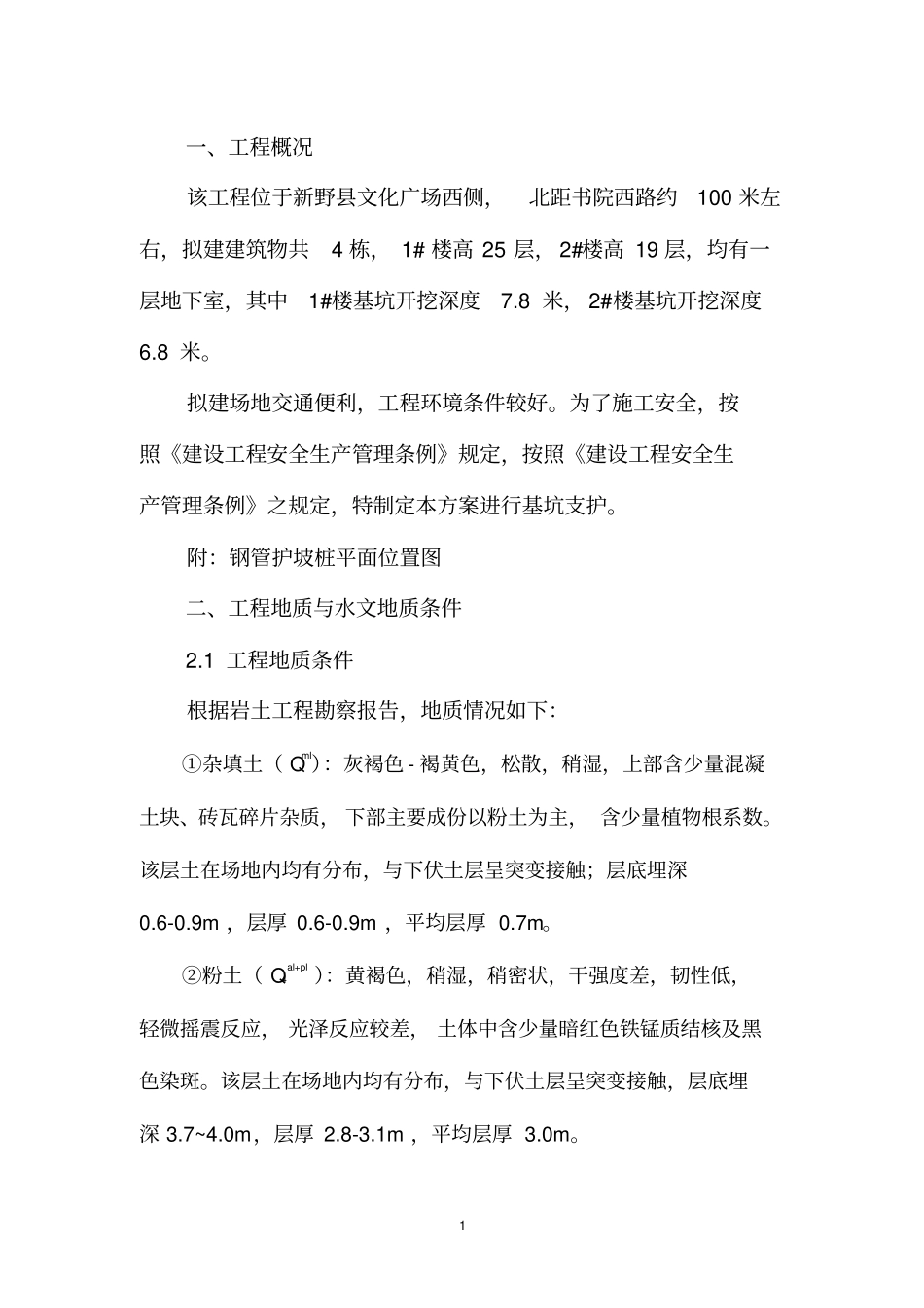

1 一、工程概况该工程位于新野县文化广场西侧，北距书院西路约100 米左右，拟建建筑物共4 栋， 1# 楼高 25 层， 2#楼高 19 层，均有一层地下室，其中1#楼基坑开挖深度7.8 米， 2#楼基坑开挖深度6.8 米。拟建场地交通便利，工程环境条件较好。为了施工安全，按照《建设工程安全生产管理条例》规定，按照《建设工程安全生产管理条例》之规定，特制定本方案进行基坑支护。附：钢管护坡桩平面位置图二、工程地质与水文地质条件2.1 工程地质条件根据岩土工程勘察报告，地质情况如下：①杂填土（ Qml）：灰褐色 - 褐黄色，松散，稍湿，上部含少量混凝土块、砖瓦碎片杂质， 下部主要成份以粉土为主， 含少量植物根系数。该层土在场地内均有分布，与下伏土层呈突变接触；层底埋深0.6-0.9m ，层厚 0.6-0.9m ，平均层厚 0.7m。②粉土（ Q4al+pl ）：黄褐色，稍湿，稍密状，干强度差，韧性低，轻微摇震反应， 光泽反应较差， 土体中含少量暗红色铁锰质结核及黑色染斑。该层土在场地内均有分布，与下伏土层呈突变接触，层底埋深 3.7~4.0m，层厚 2.8-3.1m ，平均层厚 3.0m。2 ③细砂（Q4al+pl ）：黄色，稍湿-饱水，稍密，上部含少量泥质成份，砂粒成份以石英、长石为主，砂中含少量云母及其它暗色矿物质，局部地段夹约 10-20cm 左右的粉土薄夹层， 呈透镜体状。 该层土在场地内均有分布，与下部伏土层呈渐变接触，层底埋深6.5-7.1m ，层厚3.2-4.1m ，平均层厚 3.7m。④中砂（ Q4al+pl ）：黄色，饱水，稍密状，成份以石英岩、石英砂岩为主，砂粒成份以石英、 长石为主，砂中含少量云母及其它暗色矿物质，该层土在场地内均有分布，与下伏土层呈渐变接触，层底埋深17.1-17.8m ，层厚 10.1-10.5m ，平均层厚 10.4m。⑤粗砂（ Q3al+pl ）：黄褐色，饱水，中密，砂粒成份以石英、长石为主，偶见砾石，分选均匀。该层在本场地内均有分布，与下伏地层呈渐变接触。 层底埋深 19.4-19.8m ，层厚 1.9-2.3m ，平均层厚 2.2m。⑥含砾粗砂（ Q2al+pl ）：黄褐色，饱水，中密- 密实，砾石含量约10%左右，成份以石英岩、石英砂岩为主，粒径约在0.2-0.4cm 左右，磨圆度一般；砂粒成份以石英、长石为主，分选性一般，级配不良。该层土在场地内均有分布，与下部土层呈渐变接触，层底埋深30.1-30.7m ，层厚 10.5-11.0m ，平均层厚 10.8m。⑦泥质含砾粗砂（Q2al+pl ）：灰黄色，饱水，密实，泥含量约25.3%-28.9%左...
