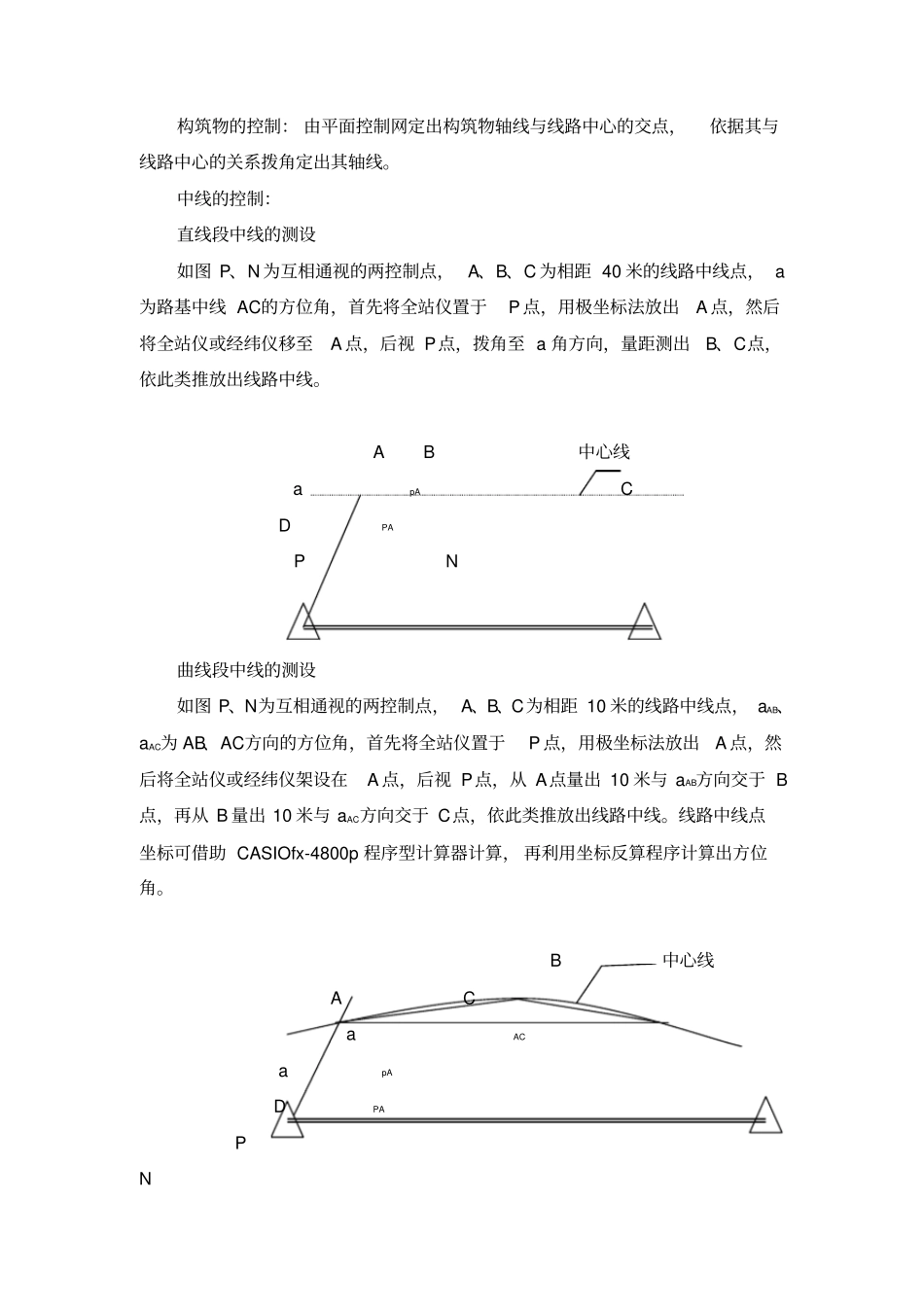

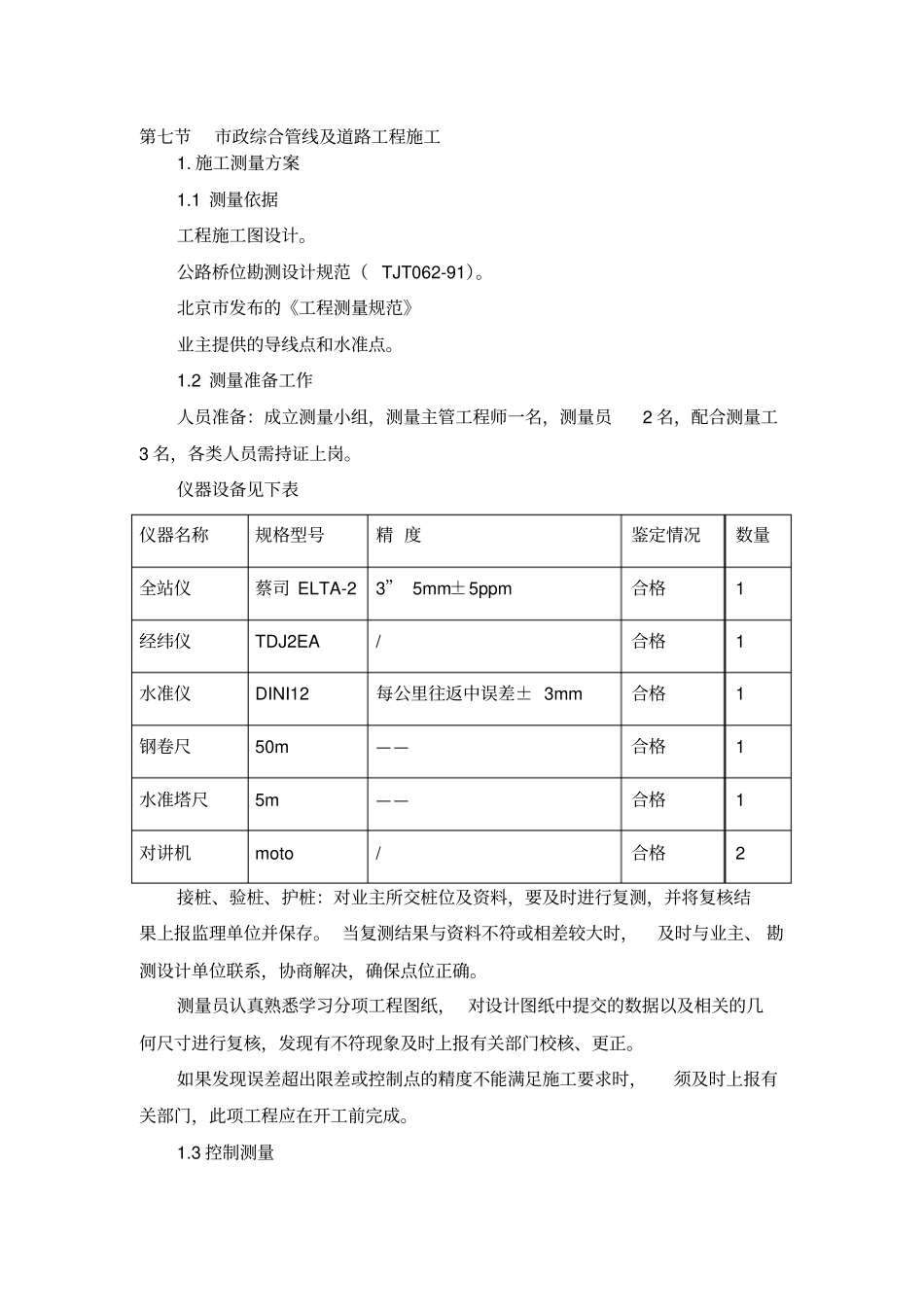

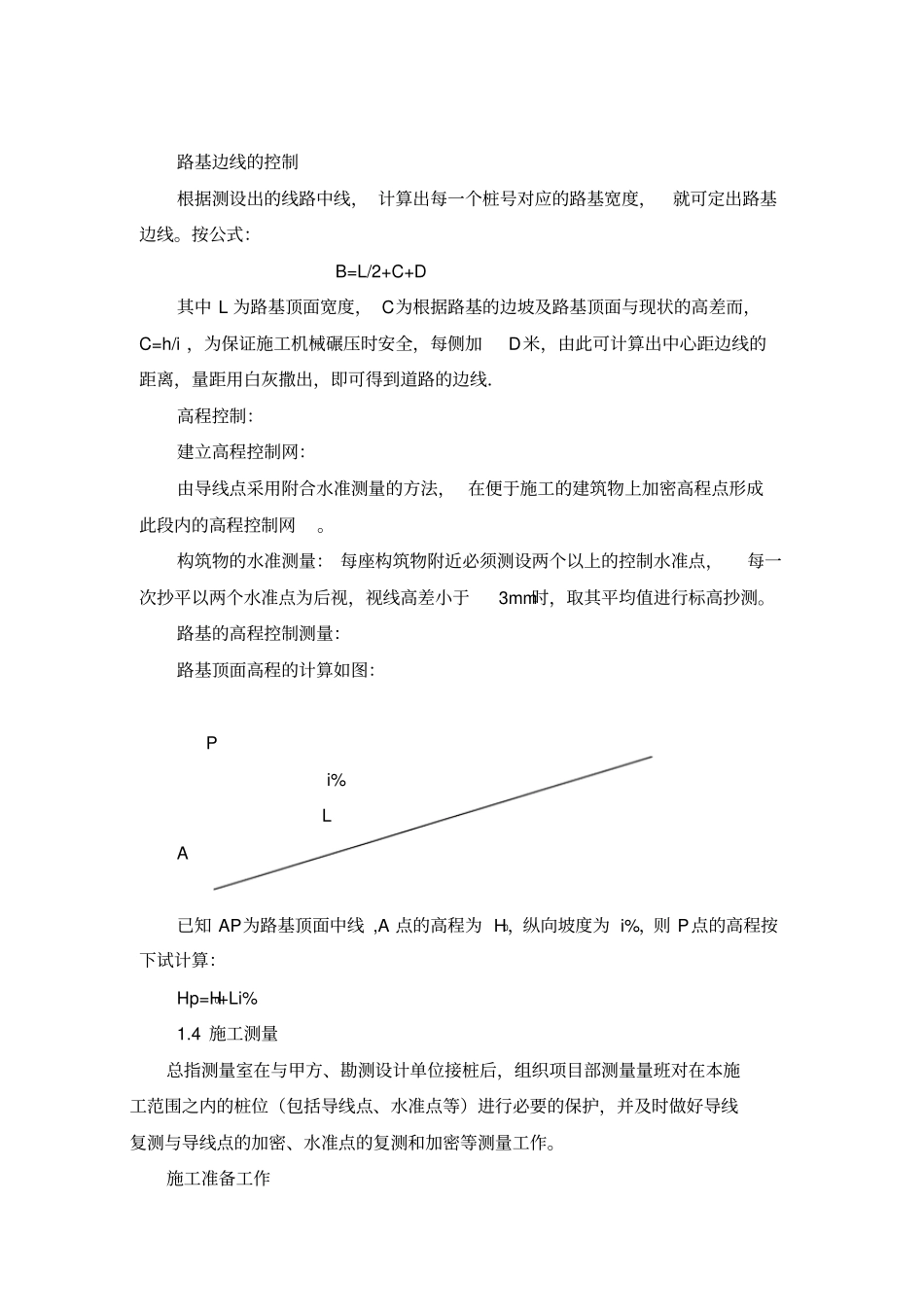

第七节市政综合管线及道路工程施工1. 施工测量方案1.1 测量依据工程施工图设计。公路桥位勘测设计规范（ TJT062-91）。北京市发布的《工程测量规范》业主提供的导线点和水准点。1.2 测量准备工作人员准备：成立测量小组，测量主管工程师一名，测量员2 名，配合测量工3 名，各类人员需持证上岗。仪器设备见下表仪器名称规格型号精 度鉴定情况数量全站仪蔡司 ELTA-2 3” 5mm±5ppm 合格1 经纬仪TDJ2EA / 合格1 水准仪DINI12 每公里往返中误差± 3mm 合格1 钢卷尺50m ——合格1 水准塔尺5m ——合格1 对讲机moto / 合格2 接桩、验桩、护桩：对业主所交桩位及资料，要及时进行复测，并将复核结果上报监理单位并保存。 当复测结果与资料不符或相差较大时，及时与业主、 勘测设计单位联系，协商解决，确保点位正确。测量员认真熟悉学习分项工程图纸， 对设计图纸中提交的数据以及相关的几何尺寸进行复核，发现有不符现象及时上报有关部门校核、更正。如果发现误差超出限差或控制点的精度不能满足施工要求时，须及时上报有关部门，此项工程应在开工前完成。1.3 控制测量构筑物的控制： 由平面控制网定出构筑物轴线与线路中心的交点，依据其与线路中心的关系拨角定出其轴线。中线的控制：直线段中线的测设如图 P、N 为互相通视的两控制点， A、B、C 为相距 40 米的线路中线点， a为路基中线 AC的方位角，首先将全站仪置于P 点，用极坐标法放出A 点，然后将全站仪或经纬仪移至A 点，后视 P点，拨角至 a 角方向，量距测出B、C点，依此类推放出线路中线。 A B 中心线 apA C DPA P N 曲线段中线的测设如图 P、N为互相通视的两控制点， A、B、C为相距 10 米的线路中线点， aAB、aAC为 AB、AC方向的方位角，首先将全站仪置于P 点，用极坐标法放出A 点，然后将全站仪或经纬仪架设在A 点，后视 P点，从 A点量出 10 米与 aAB方向交于 B点，再从 B 量出 10 米与 aAC方向交于 C点，依此类推放出线路中线。线路中线点坐标可借助 CASIOfx-4800p 程序型计算器计算， 再利用坐标反算程序计算出方位角。B 中心线 A C aAC apA DPA P N 路基边线的控制根据测设出的线路中线， 计算出每一个桩号对应的路基宽度，就可定出路基边线。按公式：B=L/2+C+D 其中 L 为路基顶面宽度， C为根据路基的边坡及路基顶面与现状的高差而，C=h/i ，为保证施工机械碾压时安全，每侧加D米，由此可...
