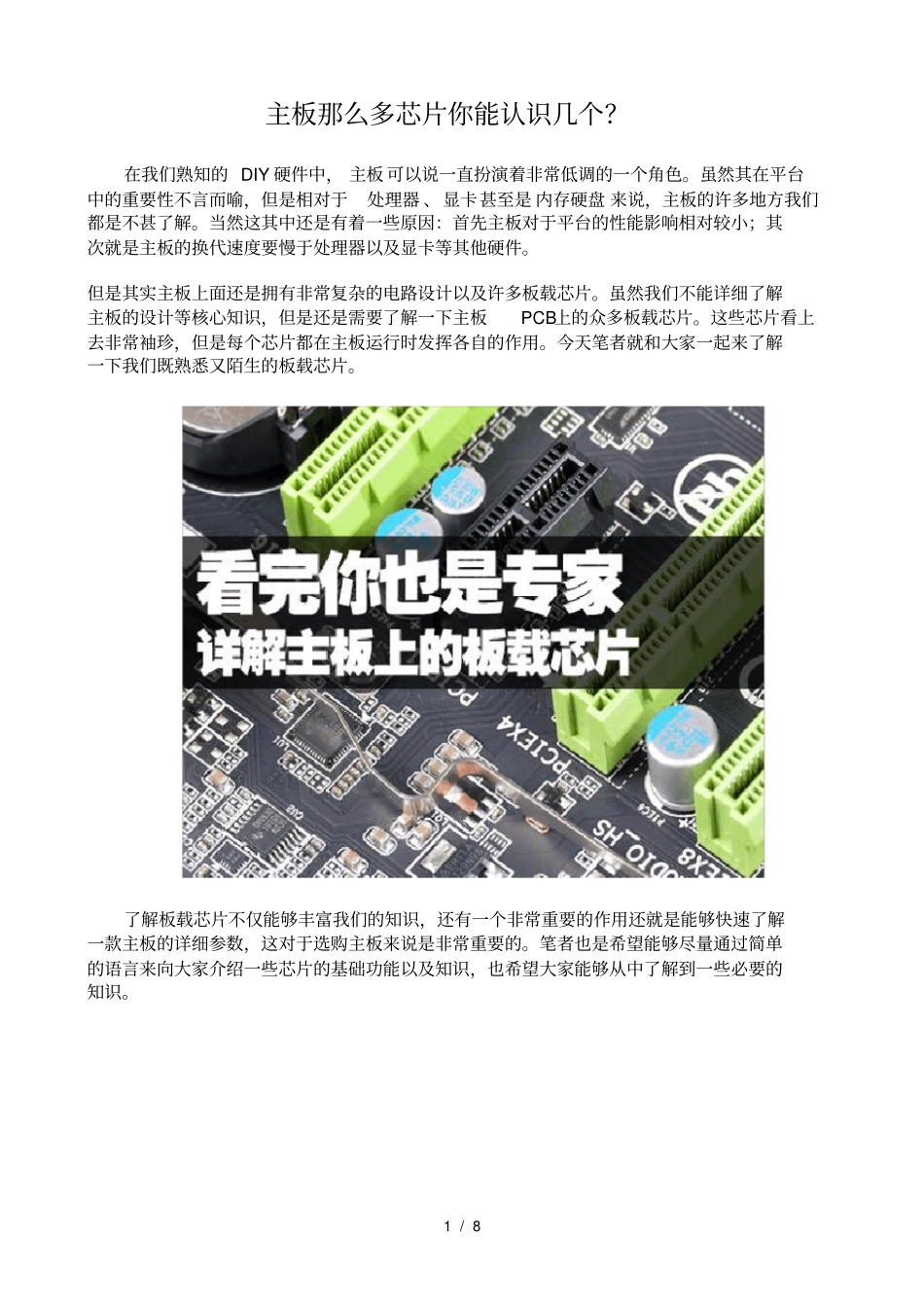

1 / 8 主板那么多芯片你能认识几个？在我们熟知的 DIY 硬件中， 主板 可以说一直扮演着非常低调的一个角色。虽然其在平台中的重要性不言而喻，但是相对于处理器 、显卡甚至是 内存硬盘 来说，主板的许多地方我们都是不甚了解。当然这其中还是有着一些原因：首先主板对于平台的性能影响相对较小；其次就是主板的换代速度要慢于处理器以及显卡等其他硬件。但是其实主板上面还是拥有非常复杂的电路设计以及许多板载芯片。虽然我们不能详细了解主板的设计等核心知识，但是还是需要了解一下主板PCB上的众多板载芯片。这些芯片看上去非常袖珍，但是每个芯片都在主板运行时发挥各自的作用。今天笔者就和大家一起来了解一下我们既熟悉又陌生的板载芯片。了解板载芯片不仅能够丰富我们的知识，还有一个非常重要的作用还就是能够快速了解一款主板的详细参数，这对于选购主板来说是非常重要的。笔者也是希望能够尽量通过简单的语言来向大家介绍一些芯片的基础功能以及知识，也希望大家能够从中了解到一些必要的知识。2 / 8 众多不明真相的芯片，你都认识么？由于每款主板的板载芯片都不尽相同，所以笔者也是不能一一列举。但是同一种类型的芯片除了在规格上有少许不同，在工作原理以及功能方面没有本质区别。所以大家可以通过本文的介绍然后举一反三，能够认识更多的板载芯片。赋予电脑声音 : 板载音效芯片首先我们先来认识一下较为常见的板载芯片，而首当其冲的应该就是音效芯片了。虽然笔者称之为音效芯片，但是其实这类芯片的叫法还有很多种，但是指的都是让我们的电脑 发出声音的那个芯片。这类芯片的英文名称为“High Definition Audio Codecs”，即高清晰度音频解码器。小小音效芯片拥有不少功能3 / 8 如其名称一样，音效芯片本身并不能让我们的音箱 或者耳机 发出声音，而是作为一个数字-模拟转换器 来将数字信号转换为模拟信号输出到我们的发声设备中。处理器 处理后的数字信号经过音效芯片转换成模拟引号输出到我们的输出设别上，而这个芯片的好坏直接影响的是数字模拟信号的转换质量，也就是我们常说的音质。ALC892电路结构图Realtek ALC892 音效芯片的针脚定义4 / 8 笔者用目前中高端 主板 较为常用的 Realtek ALC892 7.1 声道音效芯片来向大家介绍一下。从针脚定义上我们不难看到这款芯片支持8 声道音频输出，同时可以输出双路独立信号。我们还可以看到芯片第48 针脚可以输出数字信号，也就是我们在主板上...
