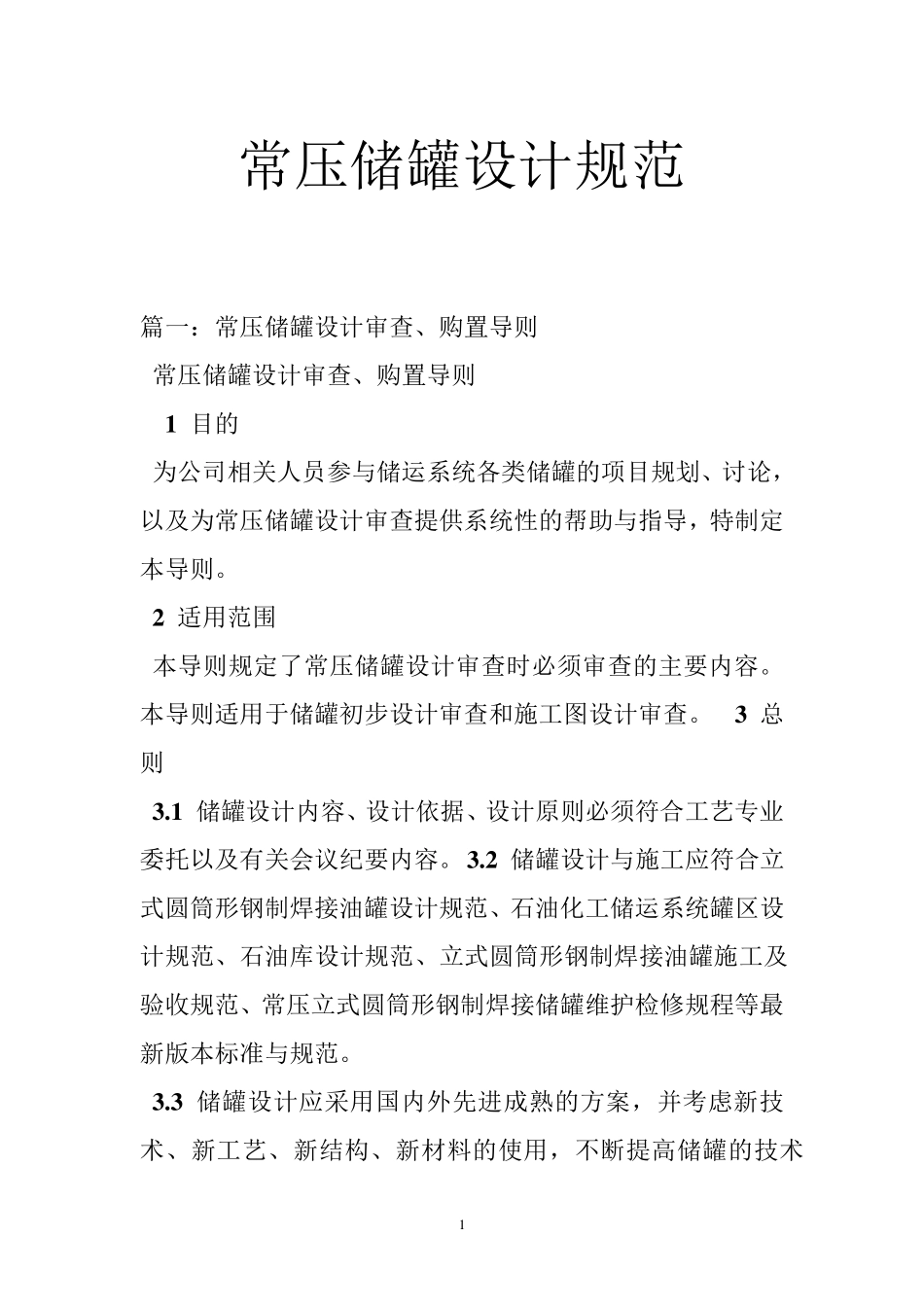

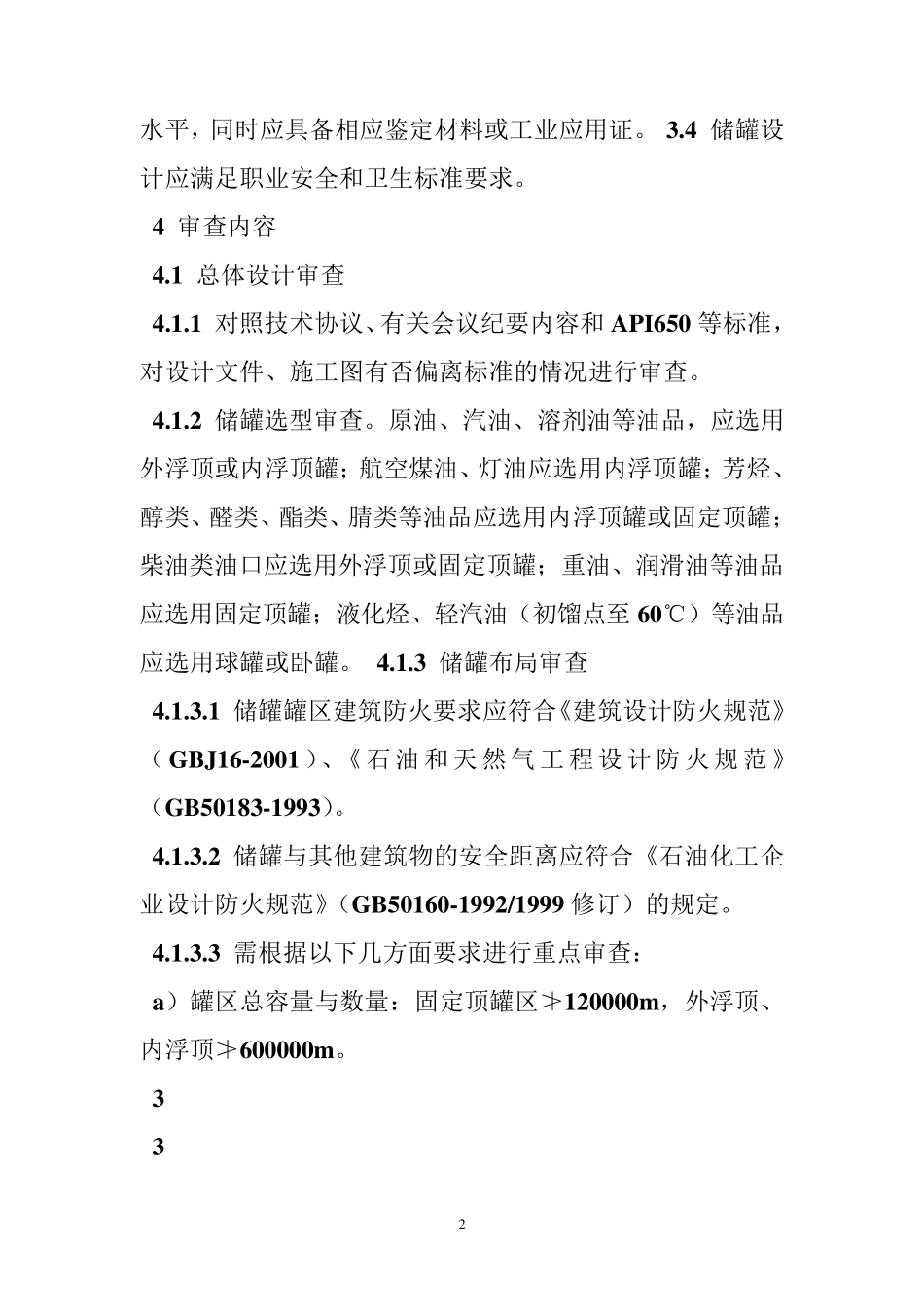

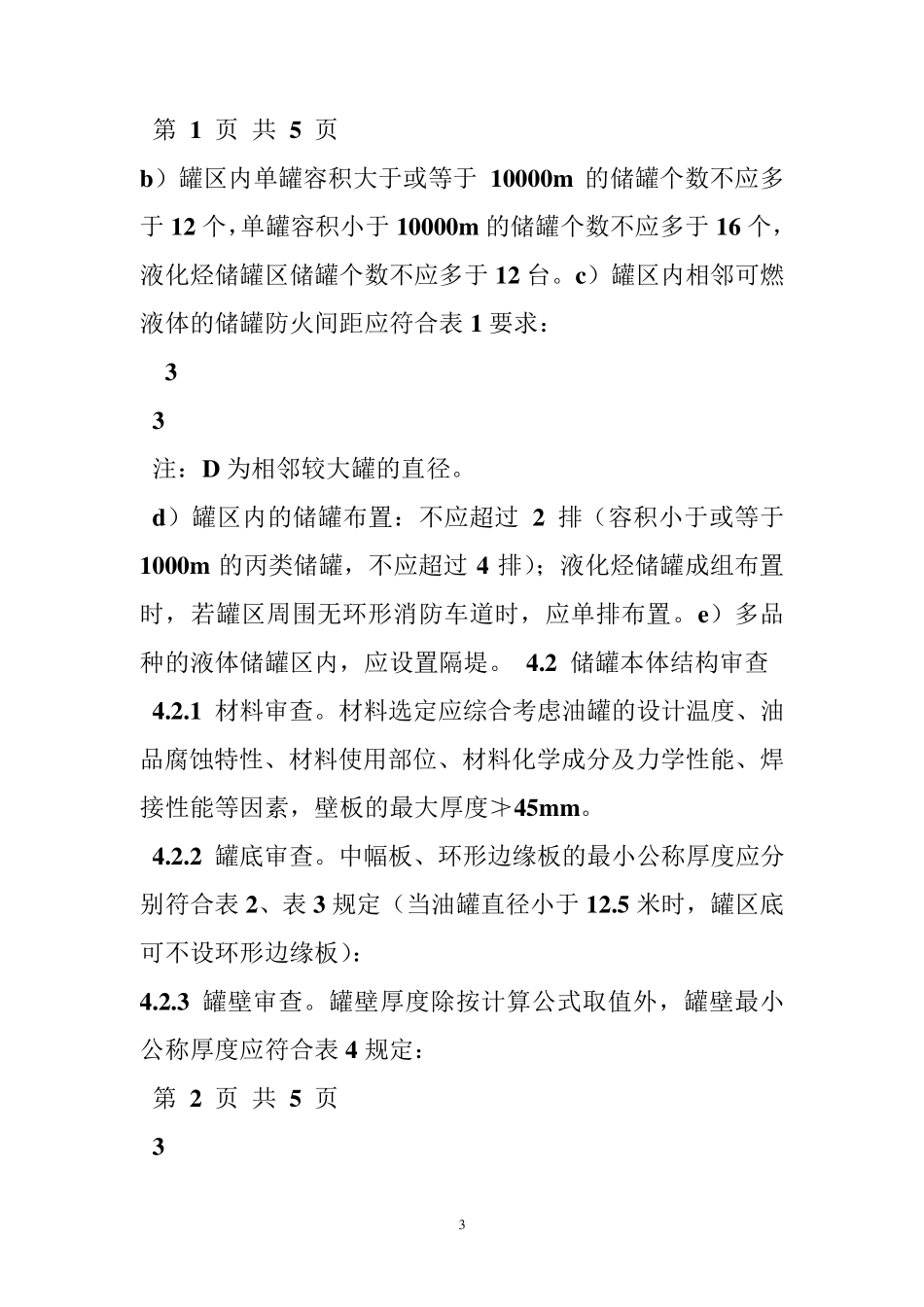

1 常压储罐设计规范 篇一：常压储罐设计审查、购置导则 常压储罐设计审查、购置导则 1 目的 为公司相关人员参与储运系统各类储罐的项目规划、讨论，以及为常压储罐设计审查提供系统性的帮助与指导，特制定本导则。 2 适用范围 本导则规定了常压储罐设计审查时必须审查的主要内容。本导则适用于储罐初步设计审查和施工图设计审查。 3 总则 3 .1 储罐设计内容、设计依据、设计原则必须符合工艺专业委托以及有关会议纪要内容。 3 .2 储罐设计与施工应符合立式圆筒形钢制焊接油罐设计规范、石油化工储运系统罐区设计规范、石油库设计规范、立式圆筒形钢制焊接油罐施工及验收规范、常压立式圆筒形钢制焊接储罐维护检修规程等最新版本标准与规范。 3 .3 储罐设计应采用国内外先进成熟的方案，并考虑新技术、新工艺、新结构、新材料的使用，不断提高储罐的技术 2 水平，同时应具备相应鉴定材料或工业应用证。 3.4 储罐设计应满足职业安全和卫生标准要求。 4 审查内容 4.1 总体设计审查 4.1.1 对照技术协议、有关会议纪要内容和API650 等标准，对设计文件、施工图有否偏离标准的情况进行审查。 4.1.2 储罐选型审查。原油、汽油、溶剂油等油品，应选用外浮顶或内浮顶罐；航空煤油、灯油应选用内浮顶罐；芳烃、醇类、醛类、酯类、腈类等油品应选用内浮顶罐或固定顶罐；柴油类油口应选用外浮顶或固定顶罐；重油、润滑油等油品应选用固定顶罐；液化烃、轻汽油（初馏点至60℃）等油品应选用球罐或卧罐。 4.1.3 储罐布局审查 4.1.3.1 储罐罐区建筑防火要求应符合《建筑设计防火规范》（GBJ16-2001 ）、《 石 油和天 然 气 工程 设计防 火 规 范 》（GB50183-1993）。 4.1.3.2 储罐与其他建筑物的安全距离应符合《石油化工企业设计防火规范》（GB50160-1992/1999 修订）的规定。 4.1.3.3 需根据以下几方面要求进行重点审查： a）罐区总容量与数量：固定顶罐区≯120000m ，外浮顶、内浮顶≯600000m 。 3 3 3 第 1 页 共 5 页 b）罐区内单罐容积大于或等于10000m的储罐个数不应多于12 个，单罐容积小于10000m 的储罐个数不应多于16 个，液化烃储罐区储罐个数不应多于12 台。c）罐区内相邻可燃液体的储罐防火间距应符合表1 要求： 3 3 注：D 为相邻较大罐的直径。 d）罐区内的储罐布置：不应超过2 排（容积小于或等于1000m 的丙类储罐，不应超过4 排）；液化烃储罐成组布置时，若罐...
