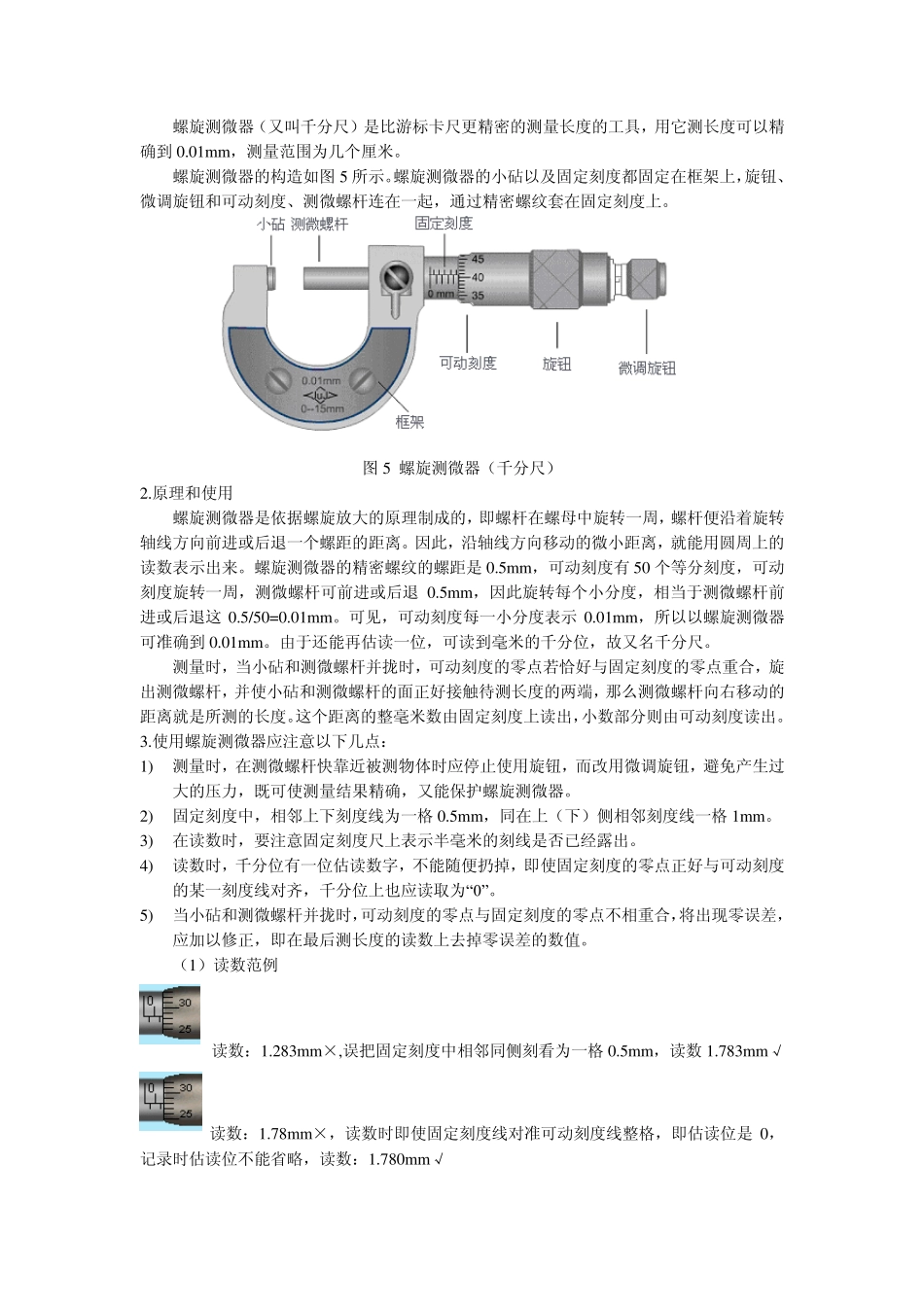

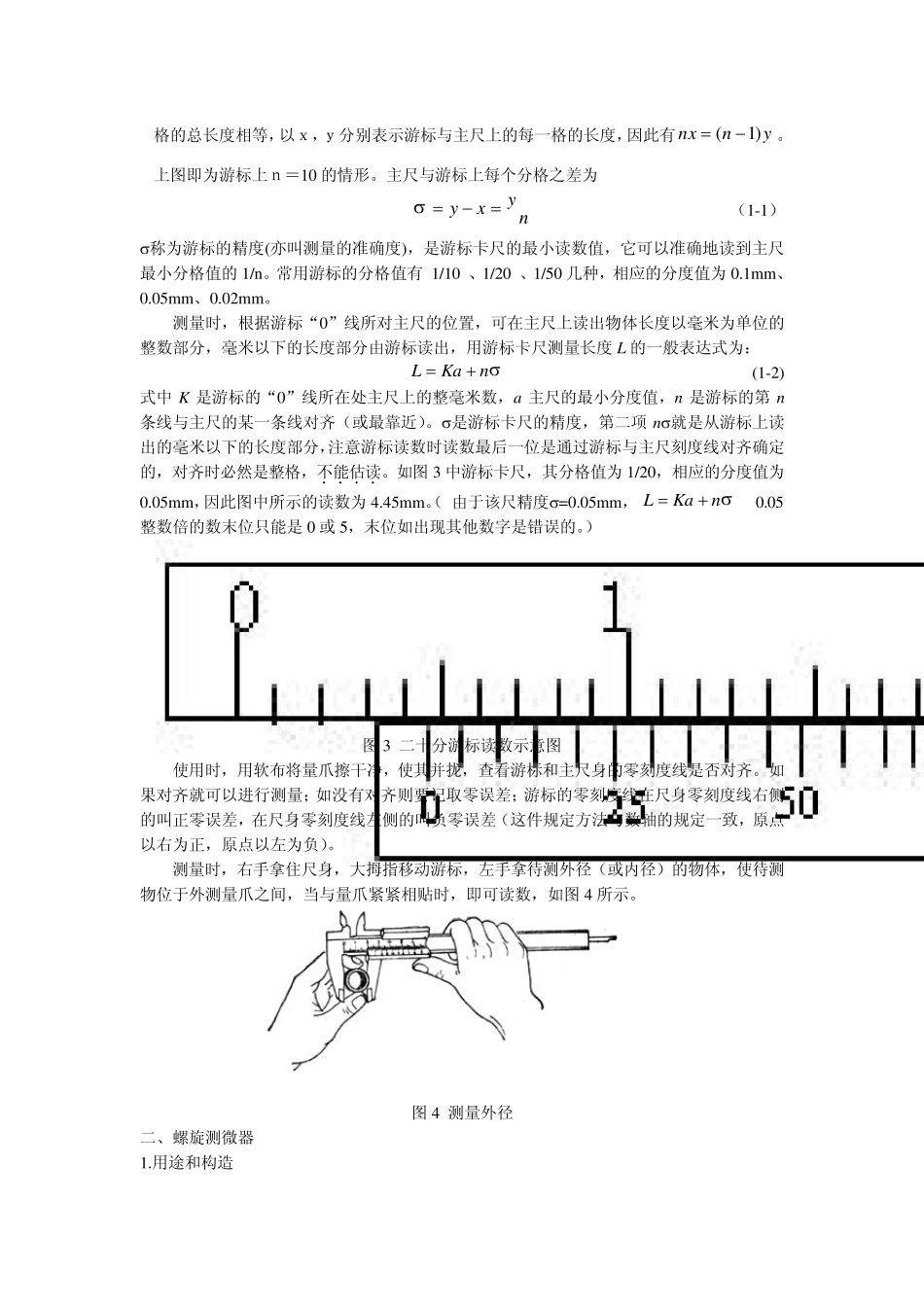

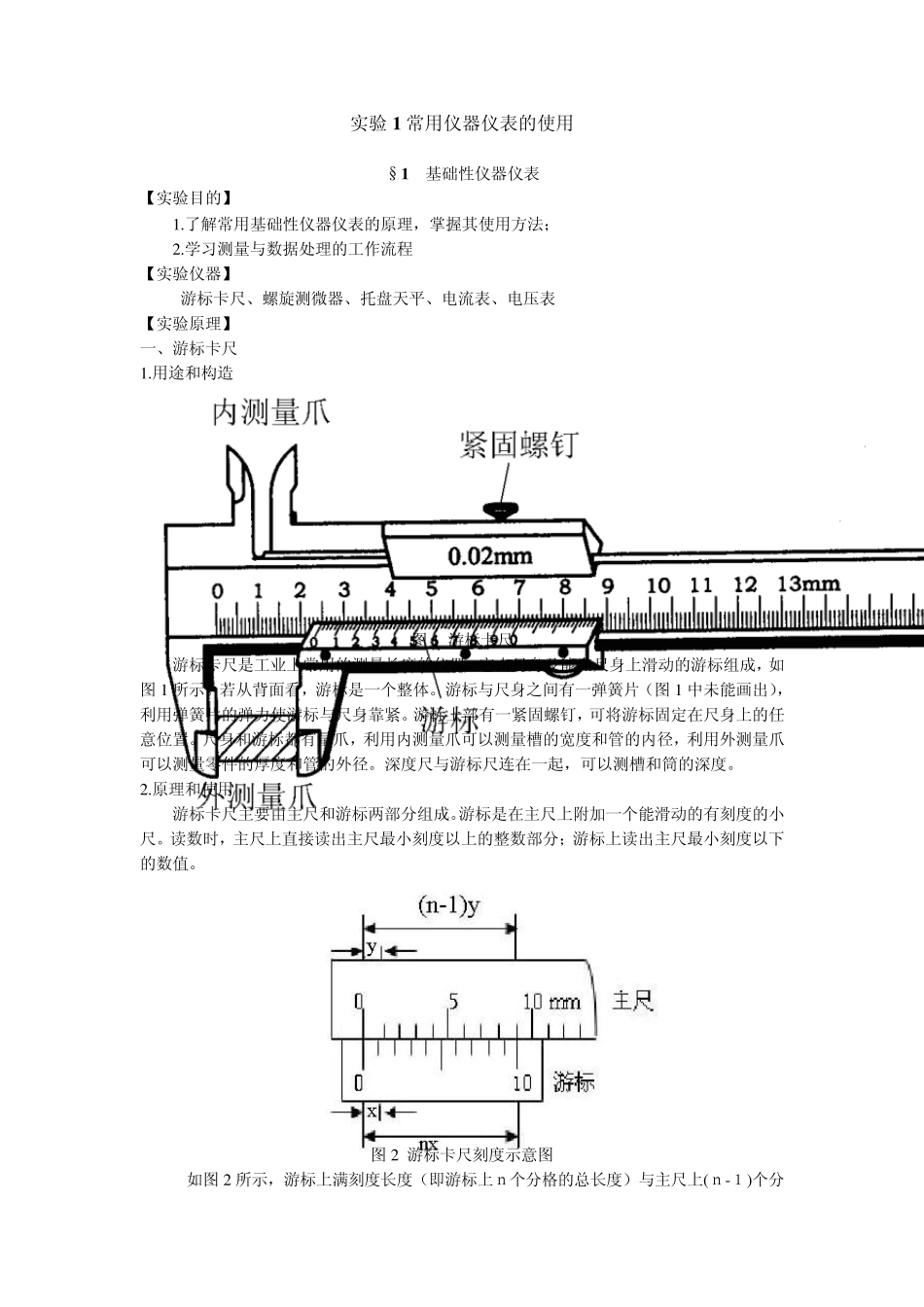

实验1 常用仪器仪表的使用 §1 基础性仪器仪表 【实验目的】 1 .了解常用基础性仪器仪表的原理,掌握其使用方法; 2 .学习测量与数据处理的工作流程 【实验仪器】 游标卡尺、螺旋测微器、托盘天平、电流表、电压表 【实验原理】 一、游标卡尺 1 .用途和构造 图 1 游标卡尺 游标卡尺是工业上常用的测量长度的仪器,它由尺身及能在尺身上滑动的游标组成,如图 1 所示。若从背面看,游标是一个整体。游标与尺身之间有一弹簧片(图 1 中未能画出),利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉,可将游标固定在尺身上的任意位置。尺身和游标都有量爪,利用内测量爪可以测量槽的宽度和管的内径,利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起,可以测槽和筒的深度。 2 .原理和使用 游标卡尺主要由主尺和游标两部分组成。游标是在主尺上附加一个能滑动的有刻度的小尺。读数时,主尺上直接读出主尺最小刻度以上的整数部分;游标上读出主尺最小刻度以下的数值。 图 2 游标卡尺刻度示意图 如图 2 所示,游标上满刻度长度(即游标上n个分格的总长度)与主尺上(n-1)个分格的总长度相等,以x,y分别表示游标与主尺上的每一格的长度,因此有ynnx)1( 。上图即为游标上n=10 的情形。主尺与游标上每个分格之差为 nyxy (1-1) 称为游标的精度(亦叫测量的准确度),是游标卡尺的最小读数值,它可以准确地读到主尺最小分格值的1/n。常用游标的分格值有 1/10 、1/20 、1/50 几种,相应的分度值为0.1mm、0.05mm、0.02mm。 测量时,根据游标“0”线所对主尺的位置,可在主尺上读出物体长度以毫米为单位的整数部分,毫米以下的长度部分由游标读出,用游标卡尺测量长度L 的一般表达式为: nKaL (1-2) 式中 K 是游标的“0”线所在处主尺上的整毫米数,a 主尺的最小分度值,n 是游标的第 n条线与主尺的某一条线对齐(或最靠近)。是游标卡尺的精度,第二项 n就是从游标上读出的毫米以下的长度部分,注意游标读数时读数最后一位是通过游标与主尺刻度线对齐确定的,对齐时必然是整格,不能估读....。如图3 中游标卡尺,其分格值为1/20,相应的分度值为0.05mm,因此图中所示的读数为4.45mm。( 由于该尺精度=0.05mm, nKaL 0.05整数倍的数末位只能是0 或 5,末位如出现其他数字是错误的。) 图3 二十分游标读数示意图 使用时,用软...
