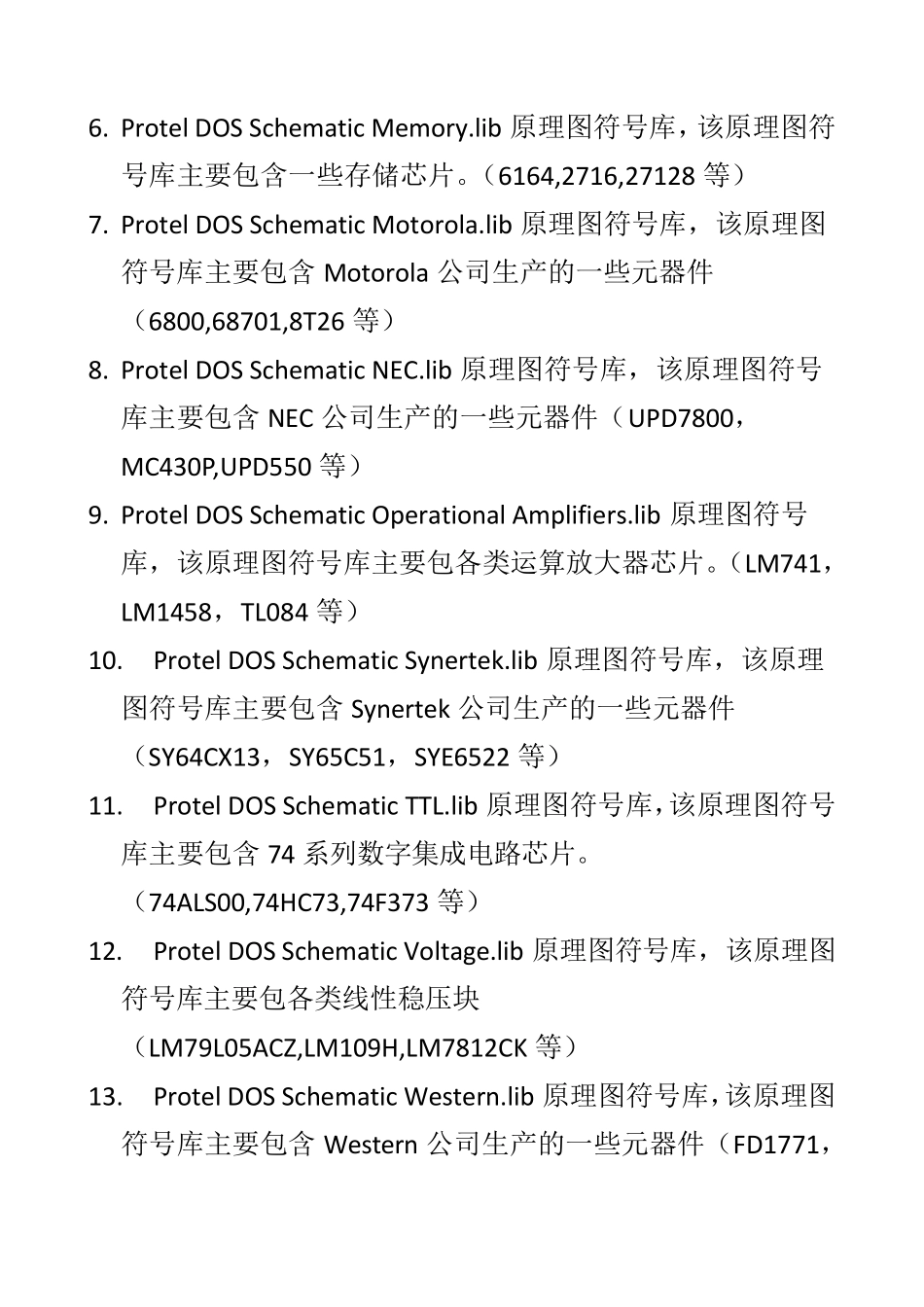

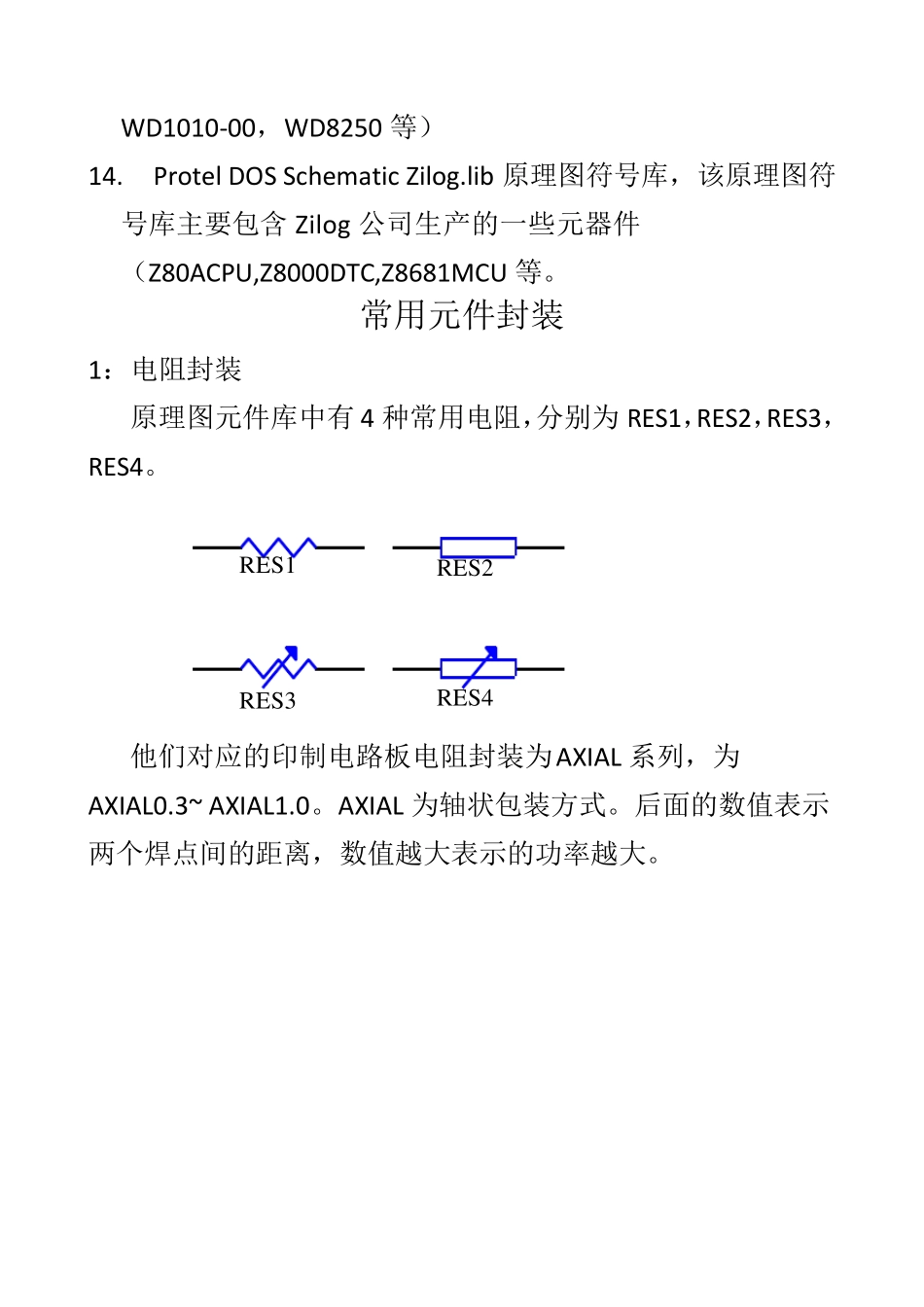

常用的原理图符号 一、“Miscellaneous Devices.DDB”原理图符号库，该原理图符号库中包含了常用的普通元器件，如电阻、电容、二极管、三极管、开关及插接件等。 二、Protel DOS Schematic Libraries.lib 原理图符号库，该原理图符号库中主要包含的是集成电路芯片，如 CMOS,TTL 数字集成电路芯片，AD,DA 芯片，比较器，放大器微处理器芯片以及存储器芯片等。Protel DOS Schematic Libraries.lib 原理图符号库包含 14 个子库。 1. Protel DOS Schematic 4000CMOS.lib 原理图符号库，该原理图符号库主要包含 4000 系列的CMOS 数字集成芯片。（4011,4013，4023,4043,4052 等） 2. Protel DOS Schematic Analog digital.lib 原理图符号库，该原理图符号库主要包含 AD,DA 芯片。（DAC0800，ADC0800 等） 3. Protel DOS Schematic Comparator.lib 原理图符号库，该原理图符号库主要包含比较器芯片。（LM193，CA139，TL331，LF111 等） 4. Protel DOS Schematic Intel.lib 原理图符号库，该原理图符号库主要包含 Intel 公司生产的微处理芯片。（8031,8051,8755等） 5. Protel DOS Schematic Linear.lib 原理图符号库，该原理图符号库主要包含一些线性原件。（555,4N25，LM135H 等） 6. Protel DOS Schematic Memory.lib 原理图符号库，该原理图符号库主要包含一些存储芯片。（6164,2716,27128 等） 7. Protel DOS Schematic Motorola.lib 原理图符号库，该原理图符号库主要包含Motorola 公司生产的一些元器件（6800,68701,8T26 等） 8. Protel DOS Schematic NEC.lib 原理图符号库，该原理图符号库主要包含NEC 公司生产的一些元器件（UPD7800，MC430P,UPD550 等） 9. Protel DOS Schematic Operational Amplifiers.lib 原理图符号库，该原理图符号库主要包各类运算放大器芯片。（LM741，LM1458，TL084 等） 10. Protel DOS Schematic Synertek.lib 原理图符号库，该原理图符号库主要包含Synertek 公司生产的一些元器件（SY64CX13，SY65C51，SYE6522 等） 11. Protel DOS Schematic TTL.lib 原理图符号库，该原理图符号库主要包含74 系列数字集成电路芯片。（74ALS00,74HC73,74F373 等） 12. Protel DOS Schematic Voltage.lib 原理图符号库，该原理图符号库主要包各类线性稳压块（LM79L05ACZ,LM109H,LM7812CK 等） 13. Protel DOS ...
