常用存储器芯片设计指南VIP免费

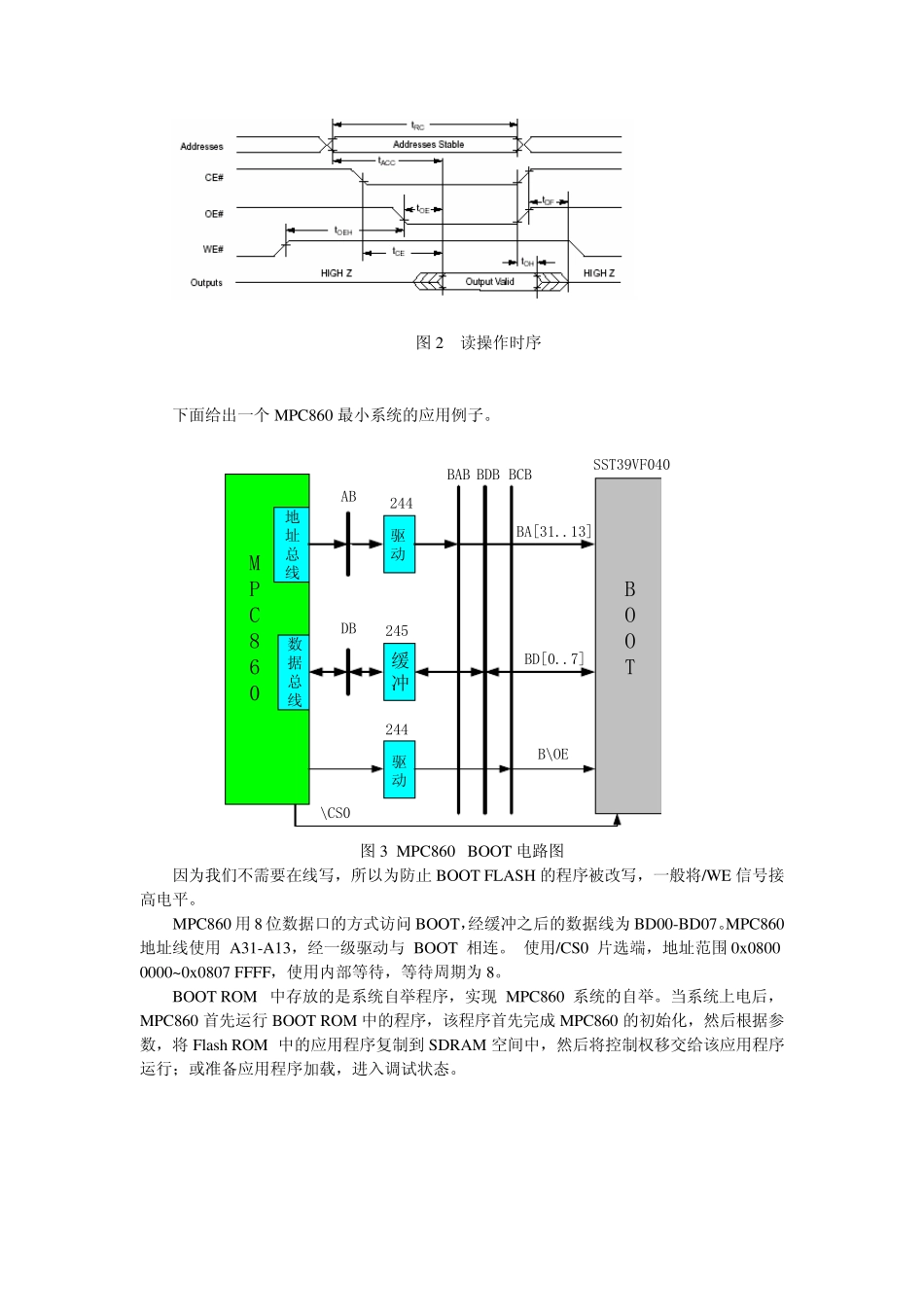

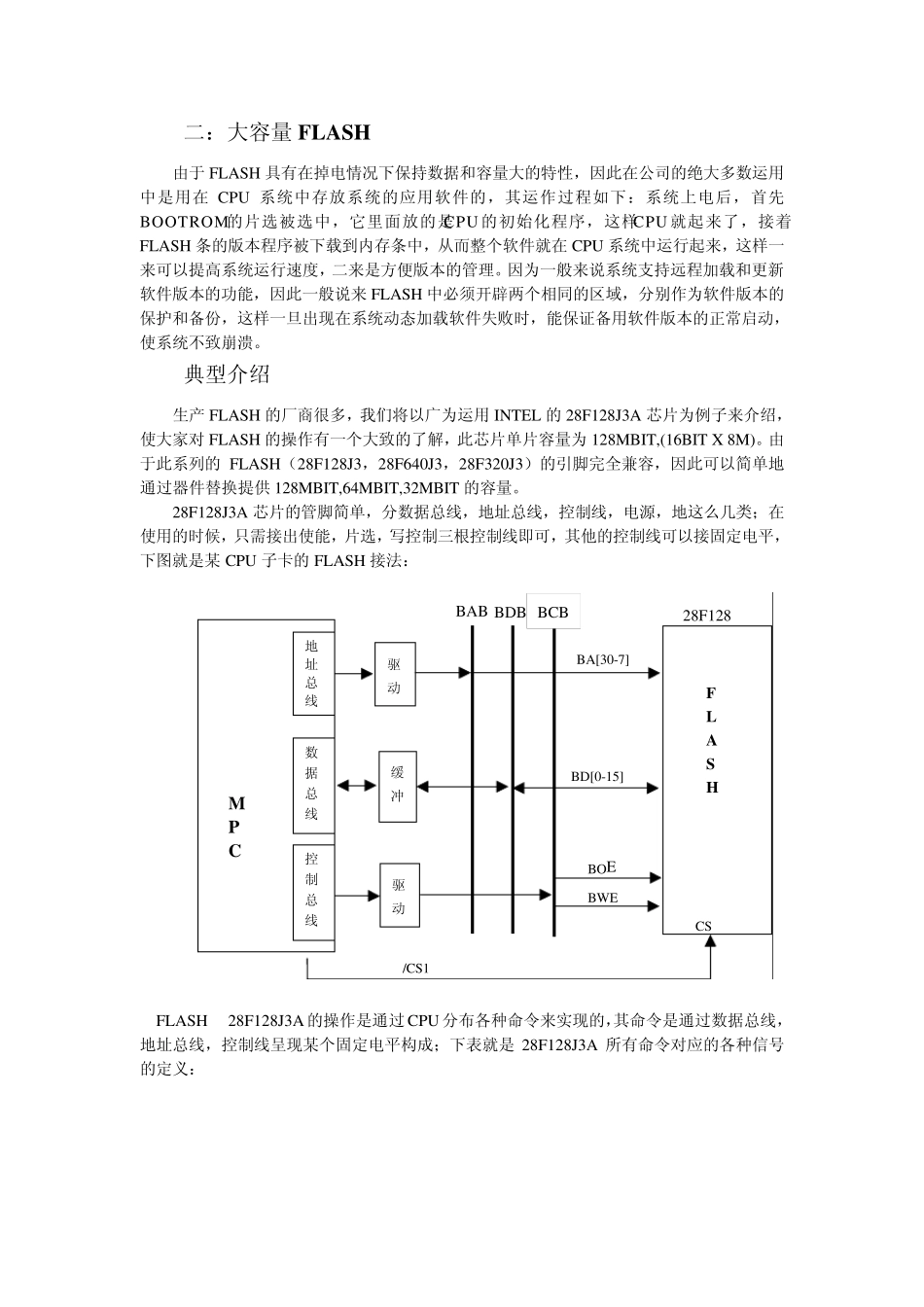

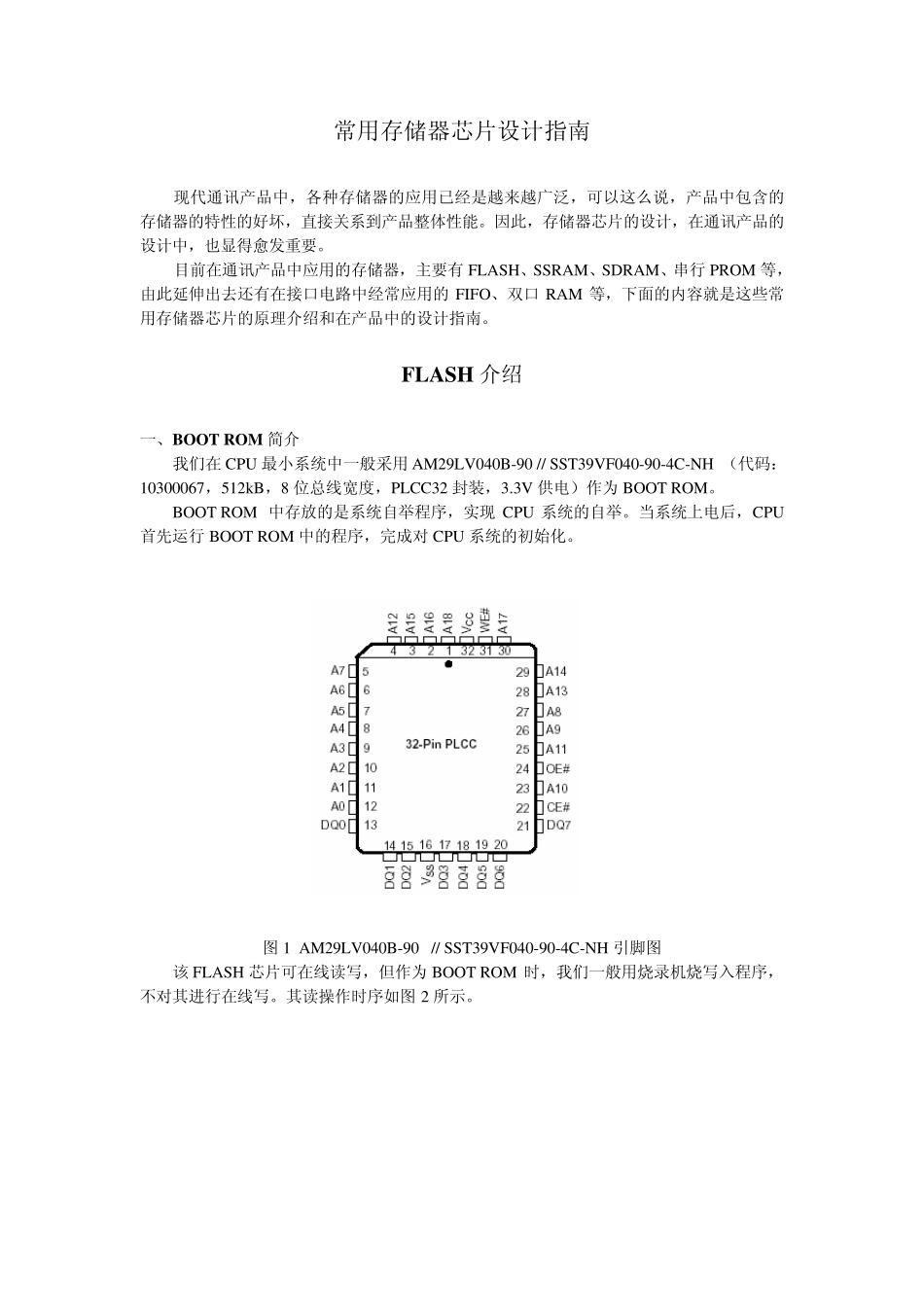

常用存储器芯片设计指南 现代通讯产品中，各种存储器的应用已经是越来越广泛，可以这么说，产品中包含的存储器的特性的好坏，直接关系到产品整体性能。因此，存储器芯片的设计，在通讯产品的设计中，也显得愈发重要。 目前在通讯产品中应用的存储器，主要有FLASH、SSRAM、SDRAM、串行 PROM 等，由此延伸出去还有在接口电路中经常应用的FIFO、双口 RAM 等，下面的内容就是这些常用存储器芯片的原理介绍和在产品中的设计指南。 FLASH 介绍 一、BOOT ROM 简介 我们在CPU 最小系统中一般采用AM29LV040B-90 // SST39VF040-90-4C-NH （代码：10300067，512kB，8 位总线宽度，PLCC32 封装，3.3V 供电）作为 BOOT ROM。 BOOT ROM 中存放的是系统自举程序，实现CPU 系统的自举。当系统上电后，CPU首先运行 BOOT ROM 中的程序，完成对 CPU 系统的初始化。 图 1 AM29LV040B-90 // SST39VF040-90-4C-NH 引脚图 该 FLASH 芯片可在线读写，但作为 BOOT ROM 时，我们一般用烧录机烧写入程序，不对其进行在线写。其读操作时序如图 2 所示。 图2 读操作时序 下面给出一个MPC860 最小系统的应用例子。 地址总线数据总线BOOTMPC860BCBBAB BDBBA[31..13]BD[0..7]B\OE\CS0驱动缓冲驱动ABDBSST39VF040244245244 图3 MPC860 BOOT 电路图 因为我们不需要在线写，所以为防止 BOOT FLASH 的程序被改写，一般将/WE 信号接高电平。 MPC860 用8 位数据口的方式访问 BOOT，经缓冲之后的数据线为 BD00-BD07。MPC860地址线使用A31-A13，经一级驱动与 BOOT 相连。 使用/CS0 片选端，地址范围 0x0800 0000~0x0807 FFFF，使用内部等待，等待周期为 8。 BOOT ROM 中存放的是系统自举程序，实现 MPC860 系统的自举。当系统上电后，MPC860 首先运行 BOOT ROM 中的程序，该程序首先完成 MPC860 的初始化，然后根据参数，将 Flash ROM 中的应用程序复制到 SDRAM 空间中，然后将控制权移交给该应用程序运行；或准备应用程序加载，进入调试状态。 二：大容量FLASH 由于FLASH 具有在掉电情况下保持数据和容量大的特性，因此在公司的绝大多数运用中是用在CPU 系统中存放系统的应用软件的，其运作过程如下：系统上电后，首先BOOTROM的片选被选中，它里面放的是CPU 的初始化程序，这样CPU 就起来了，接着FLASH 条的版本程序被下载到内存条中，从而整个软件就在CPU 系统中运行起来，这样一来可以...
