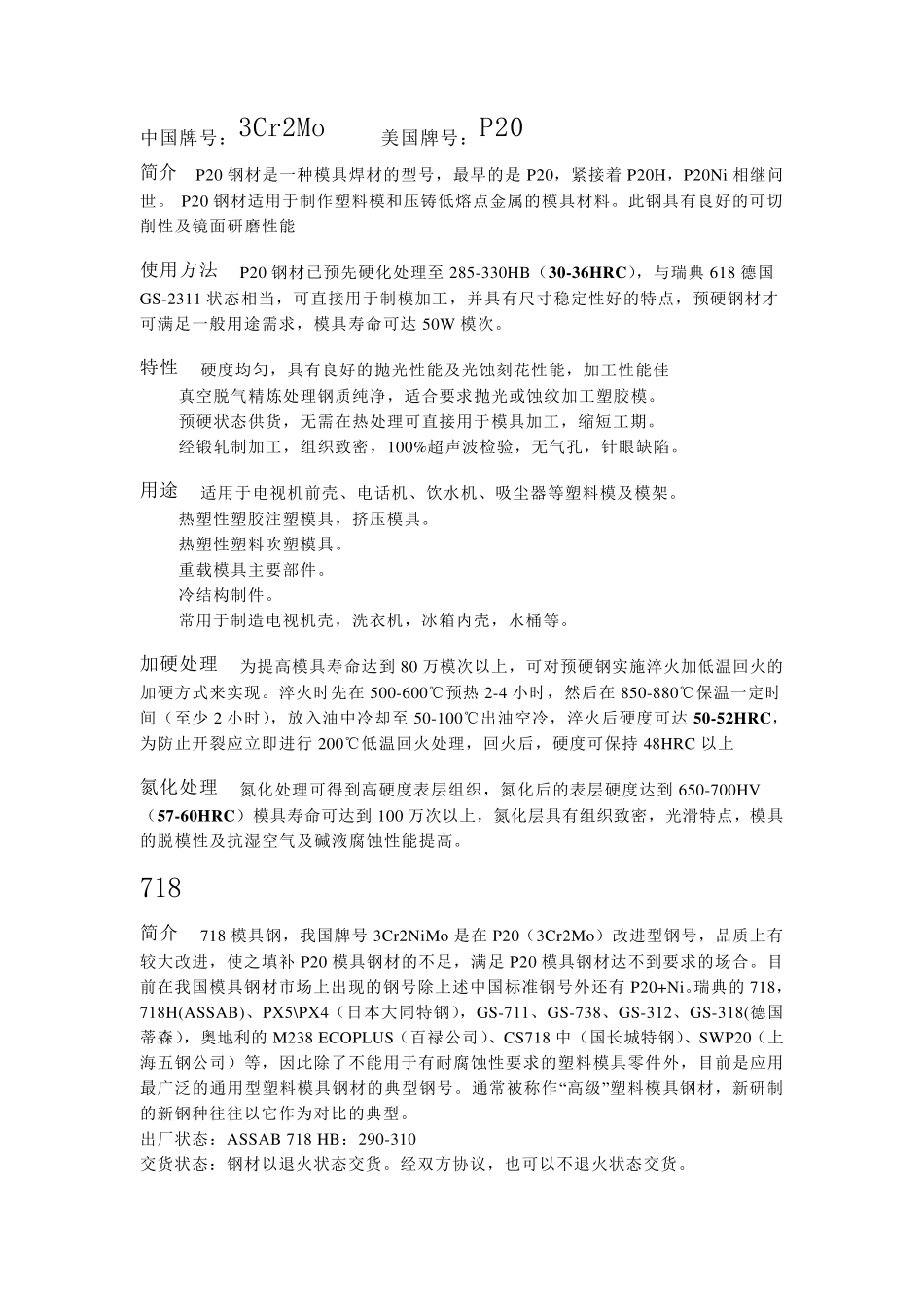

中 国 牌 号 ： 3Cr2Mo 美 国 牌 号 ： P20 简 介 P20 钢 材 是 一 种 模 具 焊 材 的 型 号 ， 最 早 的 是P20， 紧 接 着P20H， P20Ni 相 继 问世 。 P20 钢 材 适 用 于 制 作 塑 料 模 和 压 铸 低 熔 点 金 属 的 模 具 材 料 。 此 钢 具 有 良 好 的 可 切削 性 及 镜 面 研 磨 性 能 使 用 方 法 P20 钢 材 已 预 先 硬 化 处 理 至285-330HB（ 30-36HRC）， 与 瑞 典618 德 国GS-2311 状 态 相 当 ， 可 直 接 用 于 制 模 加 工 ， 并 具 有 尺 寸 稳 定 性 好 的 特 点 ， 预 硬 钢 材 才可 满 足 一 般 用 途 需 求 ， 模 具 寿 命 可 达50W 模 次 。 特 性 硬 度 均 匀 ， 具 有 良 好 的 抛 光 性 能 及 光 蚀 刻 花 性 能 ， 加 工 性 能 佳 真 空 脱 气 精 炼 处 理 钢 质 纯 净 ， 适 合 要 求 抛 光 或 蚀 纹 加 工 塑 胶 模 。 预 硬 状 态 供 货 ， 无 需 在 热 处 理 可 直 接 用 于 模 具 加 工 ， 缩 短 工 期。 经锻轧制 加 工 ， 组织致密， 100%超声波检验， 无 气 孔， 针眼缺陷。 用 途 适 用 于 电视机前壳、电话机、饮水机、吸尘器等塑 料 模 及 模 架。 热 塑 性 塑 胶 注塑 模 具 ， 挤压 模 具 。 热 塑 性 塑 料 吹塑 模 具 。 重载模 具 主要 部件。 冷结构制 件。 常用 于 制 造电视机壳， 洗衣机， 冰箱内壳， 水桶等。 加 硬 处 理 为提高模 具 寿 命 达 到80 万模 次 以上， 可 对预 硬 钢 实施淬火加 低 温回火的加 硬 方 式来实现。 淬火时先 在500-600℃预 热2-4 小时， 然后在850-880℃保温一 定 时间（ 至 少 2 小时）， 放入油中 冷却至50-100℃出油空 冷， 淬火后硬 度 可 达50-52HRC，为防止开裂应立即进行 200℃低 温回火处 理 ， 回火后， 硬 度 可 保持 48HRC 以上 氮化 处 理 氮化 处 理 可 得到高硬 度 表层组织， 氮化 后的 表层硬 度 达 到650-700HV （ 57-60HRC） 模 具 寿 命 可 达 到100 万次 以上， 氮化 层具 有 组织致密， 光 滑特 点 ， 模 具的 脱 模 性 及 抗湿空...
