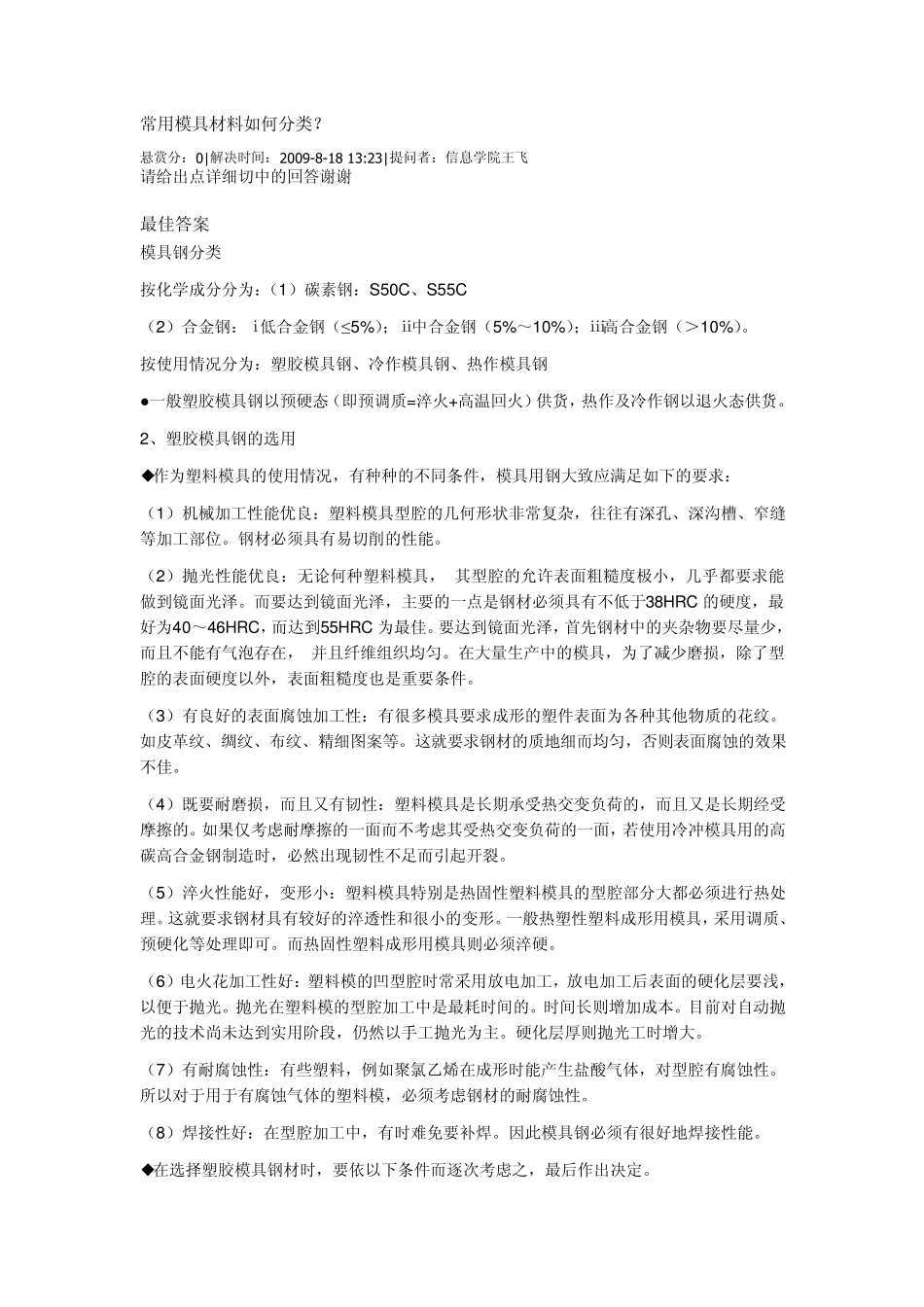

常用模具材料如何分类？ 悬赏分：0|解决时间：2009-8-18 13:23|提问者：信息学院王飞 请给出点详细切中的回答谢谢 最佳答案 模具钢分类 按化学成分分为：（1）碳素钢：S50C、S55C （2）合金钢：ⅰ低合金钢（≤5%）；ⅱ中合金钢（5%～10%）；ⅲ高合金钢（＞10%）。 按使用情况分为：塑胶模具钢、冷作模具钢、热作模具钢 ●一般塑胶模具钢以预硬态（即预调质=淬火+高温回火）供货，热作及冷作钢以退火态供货。 2、塑胶模具钢的选用 ◆作为塑料模具的使用情况，有种种的不同条件，模具用钢大致应满足如下的要求： （1）机械加工性能优良：塑料模具型腔的几何形状非常复杂，往往有深孔、深沟槽、窄缝等加工部位。钢材必须具有易切削的性能。 （2）抛光性能优良：无论何种塑料模具， 其型腔的允许表面粗糙度极小，几乎都要求能做到镜面光泽。而要达到镜面光泽，主要的一点是钢材必须具有不低于38HRC 的硬度，最好为40～46HRC，而达到55HRC 为最佳。要达到镜面光泽，首先钢材中的夹杂物要尽量少，而且不能有气泡存在， 并且纤维组织均匀。在大量生产中的模具，为了减少磨损，除了型腔的表面硬度以外，表面粗糙度也是重要条件。 （3）有良好的表面腐蚀加工性：有很多模具要求成形的塑件表面为各种其他物质的花纹。如皮革纹、绸纹、布纹、精细图案等。这就要求钢材的质地细而均匀，否则表面腐蚀的效果不佳。 （4）既要耐磨损，而且又有韧性：塑料模具是长期承受热交变负荷的，而且又是长期经受摩擦的。如果仅考虑耐摩擦的一面而不考虑其受热交变负荷的一面，若使用冷冲模具用的高碳高合金钢制造时，必然出现韧性不足而引起开裂。 （5）淬火性能好，变形小：塑料模具特别是热固性塑料模具的型腔部分大都必须进行热处理。这就要求钢材具有较好的淬透性和很小的变形。一般热塑性塑料成形用模具，采用调质、预硬化等处理即可。而热固性塑料成形用模具则必须淬硬。 （6）电火花加工性好：塑料模的凹型腔时常采用放电加工，放电加工后表面的硬化层要浅，以便于抛光。抛光在塑料模的型腔加工中是最耗时间的。时间长则增加成本。目前对自动抛光的技术尚未达到实用阶段，仍然以手工抛光为主。硬化层厚则抛光工时增大。 （7）有耐腐蚀性：有些塑料，例如聚氯乙烯在成形时能产生盐酸气体，对型腔有腐蚀性。所以对于用于有腐蚀气体的塑料模，必须考虑钢材的耐腐蚀性。 （8）焊接性好：在型腔加工中，有时难免要补焊。因此模具钢必须有很好地焊接...
