常用电子元件封装及尺寸VIP免费

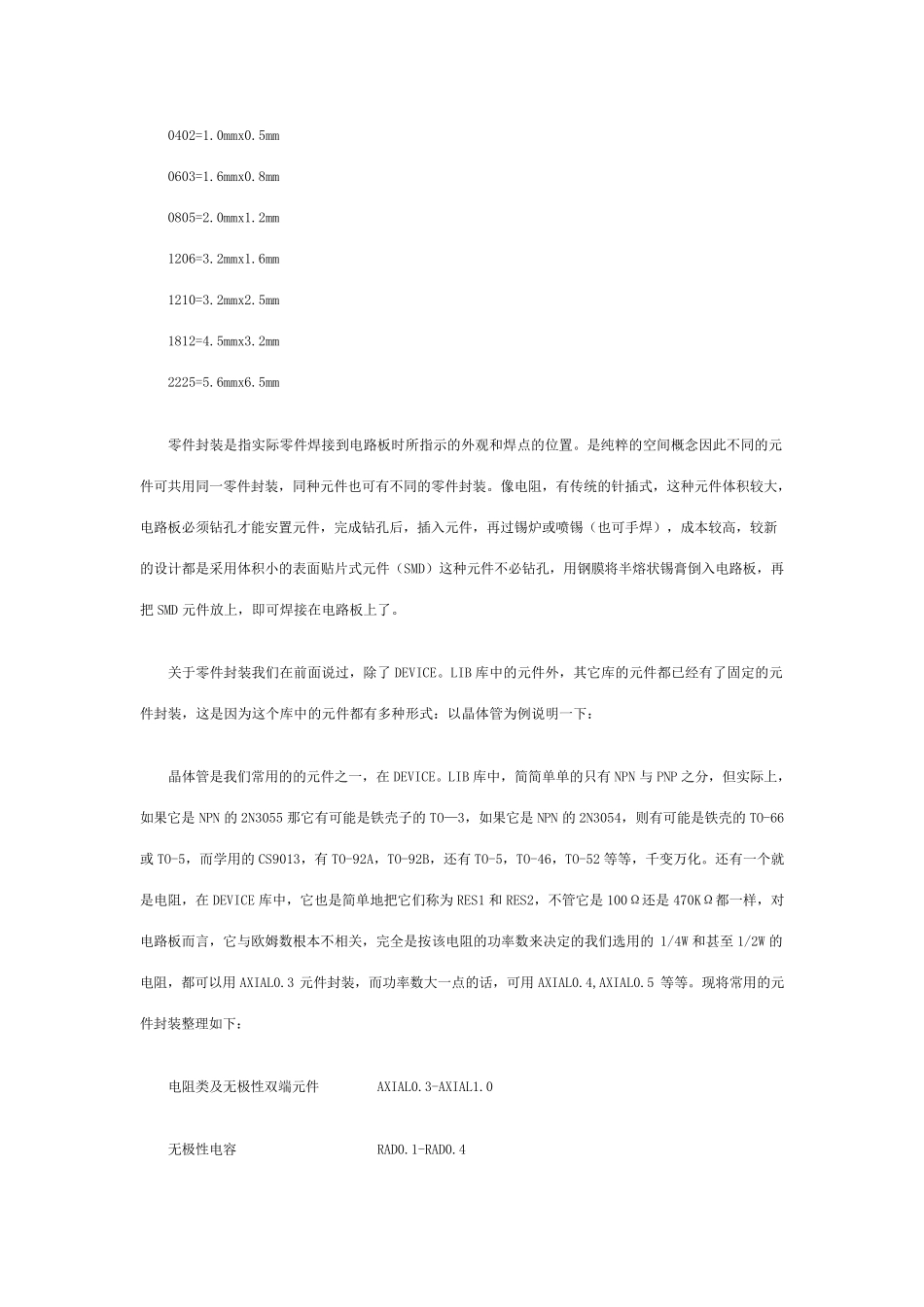

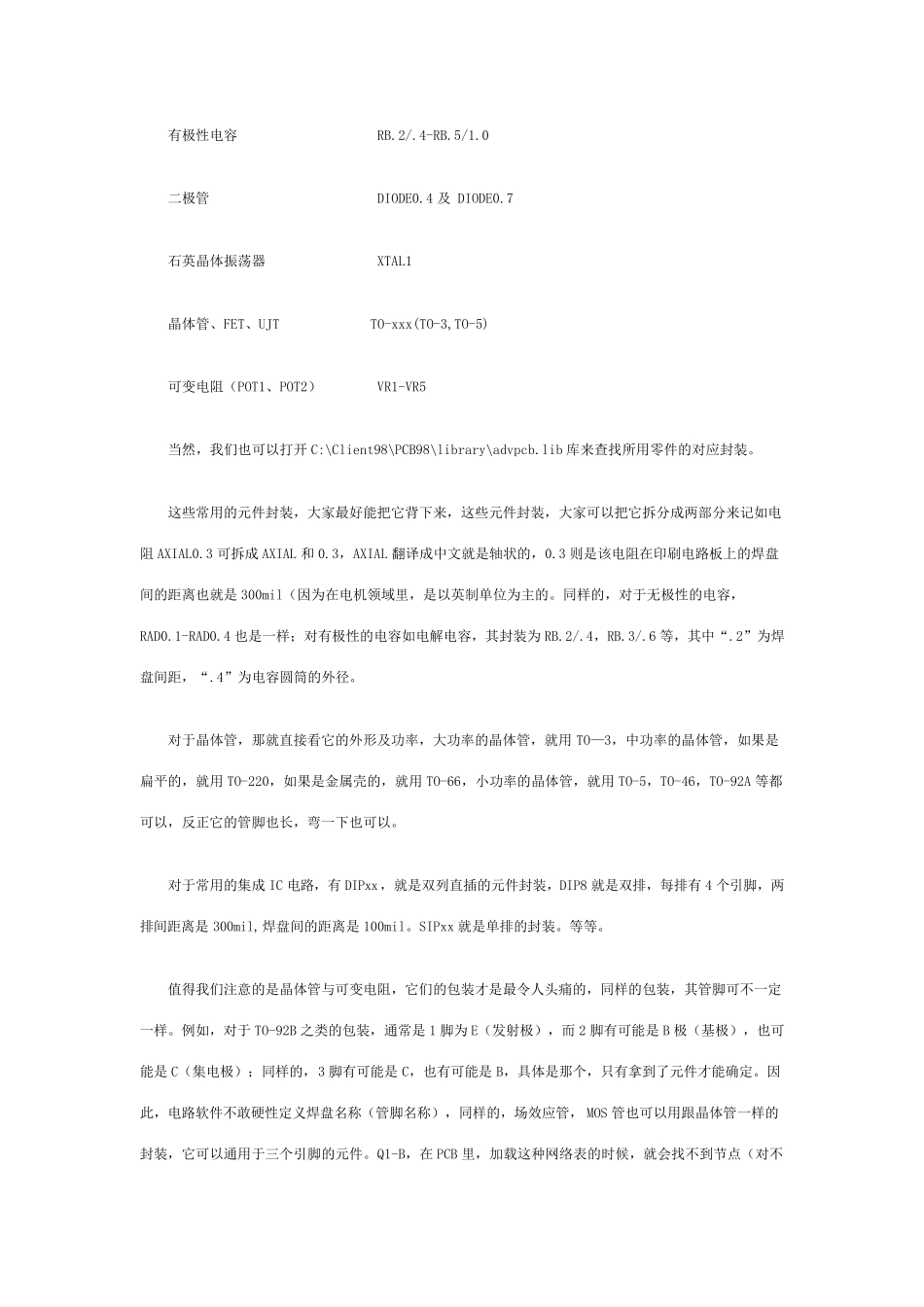

常用电子元件封装 电阻：RES1，RES2，RES3，RES4；封装属性为axial 系列 无极性电容：cap;封装属性为RAD-0.1 到rad-0.4 电解电容：electroi;封装属性为rb.2/.4 到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1 到vr-5 二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率) 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78 和79 系列；78 系列如7805，7812，7820 等 79 系列有7905，7912，7920 等 常见的封装属性有to126h 和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D 系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7 指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中0.1-0.3 指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。一般<100uF 用 RB.1/.2,100uF-470uF 用RB.2/.4,>470uF 用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7 指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是 DIP8 贴片电阻 0603 表示的是封装尺寸 与具体阻值没有关系，但封装尺寸与功率有关通常来说如下： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是： 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm 零 件 封 装 是 指 实 际 零 件 焊 接 到 电 路 板 时 所 指 示 的 外 观 和 焊 点 的 位 置 。 是 纯 粹 的 空 间 概 念 因 此 不 同 的 元件 可 共 用 同 一 零 件 封 装 ， 同 种 元 件 也 可 有 不 同 的 零 件 封 装 。 像 电 阻 ， 有 传 统 的 针 插 式 ， 这 种 元 件 体 积 较 大 ，电 路 板 必 须 钻 孔 才 能 安 置 元 件 ， 完 成 钻 孔 后 ， 插 入 元 件 ， 再 过 锡 炉 或 喷 锡 （ 也 可 手 焊 ） ， 成 本 较 高 ， 较 新的 设 计 都 是 采 用 体 积 小 的 表 面 贴 片 式 元 件 （ SMD） 这 种 元 件 不 必 钻 孔 ， 用 钢 膜 将 半 熔 状 锡 膏 倒 入 电 路 板 ， 再把 SMD...
