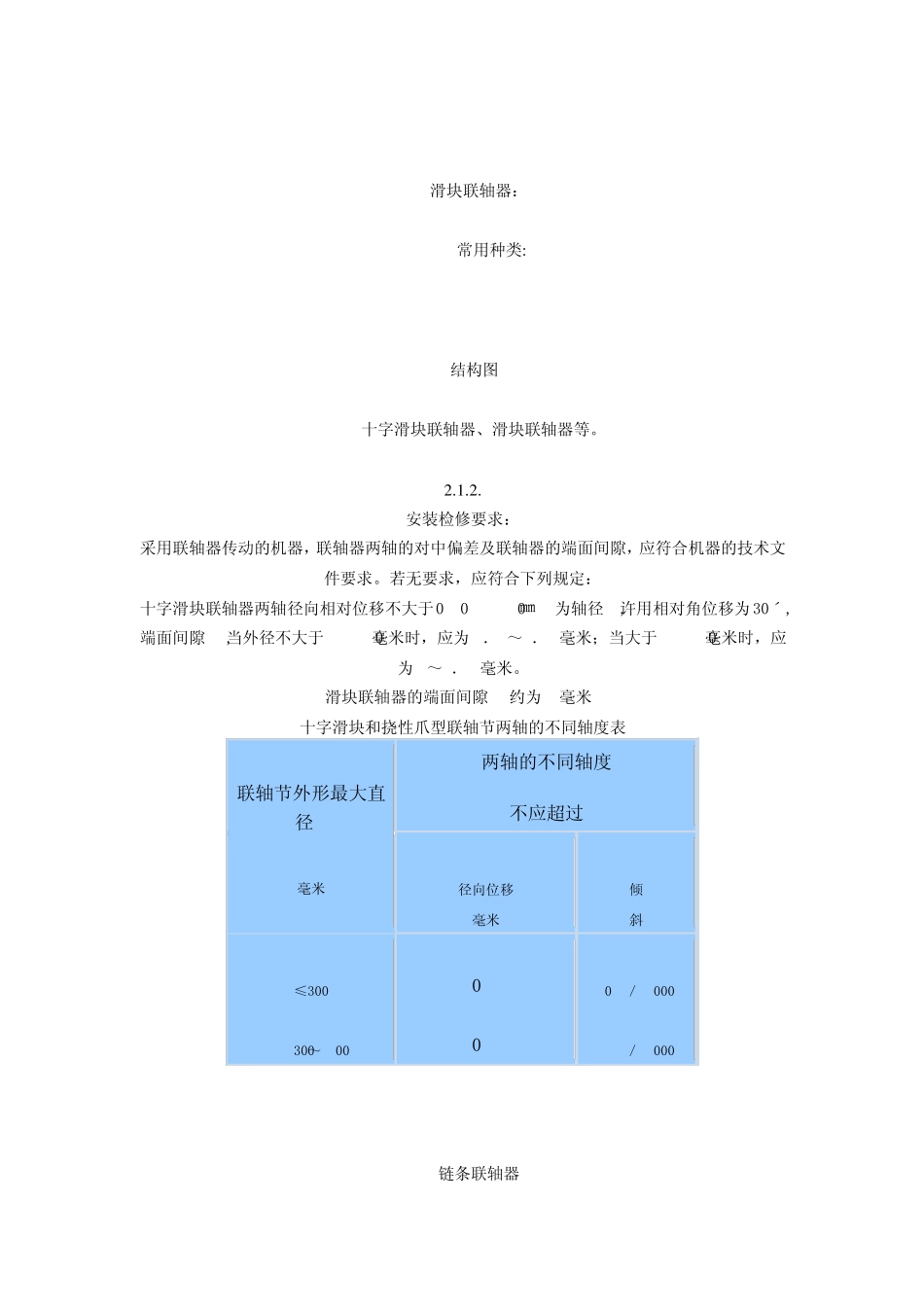

常用联轴器安装与使用 1. 刚性联轴器 1.1.凸缘联轴器 1.1.1 常用种类: (a)有对中榫 (b)无对中榫 (c)带防护缘 1.1.2安装检修要求： 采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。若无要求，应符合下列规定： 两半联轴器端面应紧密接触，其两轴的对中偏差：径向位移应不大于0.03毫米，轴向倾斜应不大于0.05／1000。 1.2.其他刚性联轴器 1.2.1常用种类: 套筒联轴器、夹壳联轴器、紧箍夹壳联轴器、凸缘夹壳联轴器等. 1.2.2 安装检修要求： 采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。若无要求，应符合下列规定： 两半联轴器端面应紧密接触，其两轴的对中偏差：径向位移应不大于0.03毫米，轴向倾斜应不大于0.05／1000。 2.挠性联轴器 2.1.滑块联轴器： 2.1.1. 常用种类: (a)结构图 十字滑块联轴器、滑块联轴器等。 2.1.2. 安装检修要求： 采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。若无要求，应符合下列规定： 十字滑块联轴器两轴径向相对位移不大于0.01d+0.25㎜(d为轴径),许用相对角位移为30ˊ, 端面间隙S,当外径不大于1 9 0毫米时，应为O．5～O．8毫米；当大于1 9 0毫米时，应为1～1．5毫米。 滑块联轴器的端面间隙S(约为2毫米) 十字滑块和挠性爪型联轴节两轴的不同轴度表 联轴节外形最大直径D (毫米) 两轴的不同轴度 不应超过 径向位移 (毫米) 倾 斜 ≤300 >300～600 0.1 0.2 0.8／1000 1.2／1000 2.2.链条联轴器 2.2.1. 常用种类: (a)双排滚子链联轴器 1、5-半联轴器；2一罩壳；3一链条; 4一密封圈 (b)单排链联轴器 2.2.2. 安装检修要求： 采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，应符合机器的技术文件要求。若无要求，应符合下列规定： 两轴相对许用轴向位移为1.4～9.5㎜,许用径向位移为0.19～0.27㎜,许用相对角位移为1°,一般许用相对角位移为<1°, 相对径向位移为0.02P(P为链条节距)。 2.3齿式连轴器 2.3.1常用种类: 双面鼓形齿联轴器 1 一外齿套；2一内齿圈；3一U形保持环；4一内齿圈；5一外齿套 接短节鼓形齿联轴器 1 一外齿套，2一内齿圈，3—Z形保持环，4一短节，5一Z形保持环，6一内齿圈；7一外齿套 2.3.2安装检修要求： 采用联轴器传动的机器，联轴器两轴的对中偏差及联轴器的端面间隙，...
