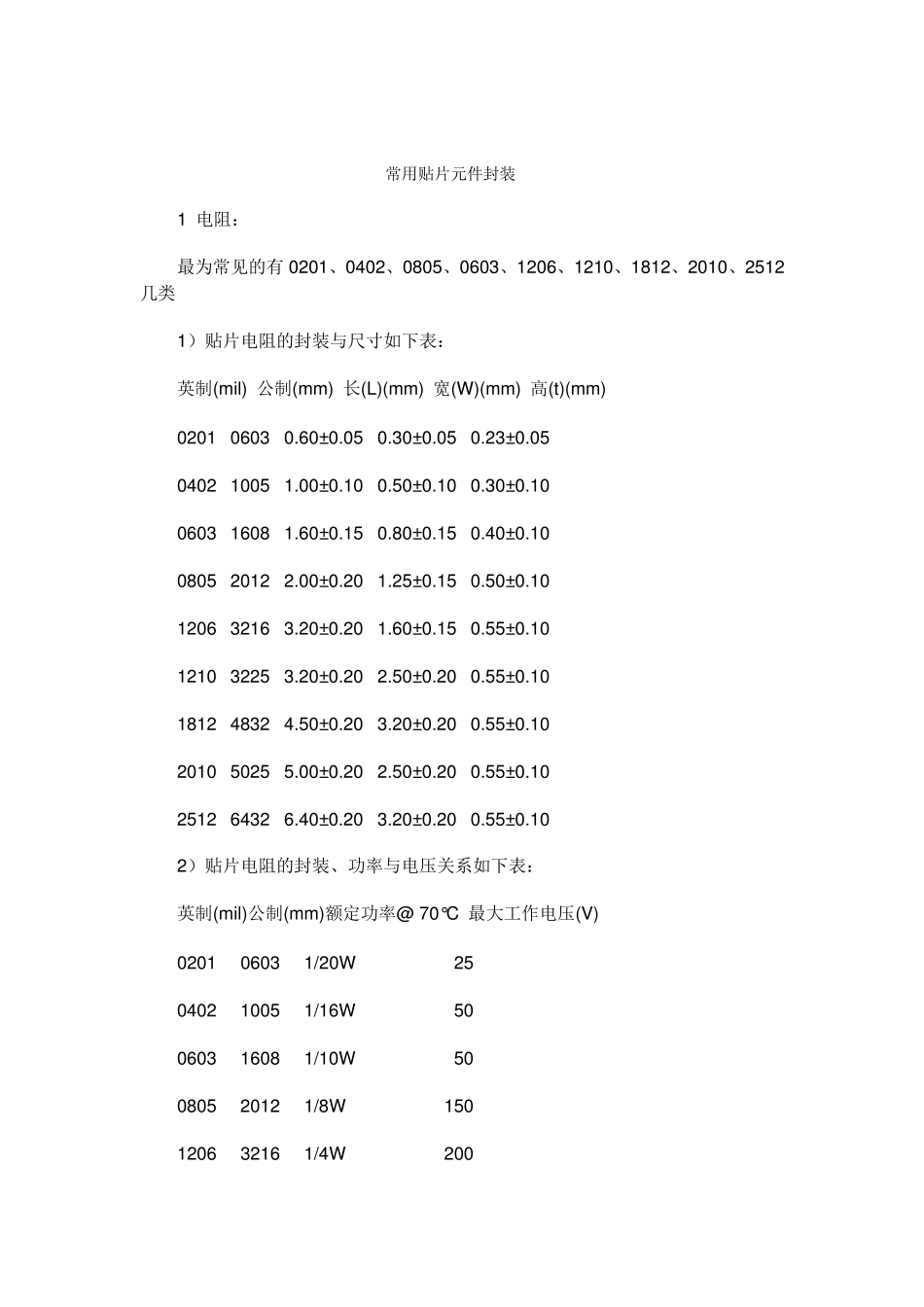

常用贴片元件封装 1 电阻： 最为常见的有0201、0402、0805、0603、1206、1210、1812、2010、2512几类 1）贴片电阻的封装与尺寸如下表： 英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) 0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 2）贴片电阻的封装、功率与电压关系如下表： 英制(mil)公制(mm)额定功率@ 70°C 最大工作电压(V) 0201 0603 1/20W 25 0402 1005 1/16W 50 0603 1608 1/10W 50 0805 2012 1/8W 150 1206 3216 1/4W 200 1210 3225 1/3W 200 1812 4832 1/2W 200 2010 5025 3/4W 200 2512 6432 1W 200 3）贴片电阻的精度与阻值 贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度， J －表示精度为 5％、 F－表示精度为 1％。 T －表示编带包装 阻值范围从 0R-100M 2 电容： 1）贴片电容可分为无极性和有极性两种，容值范围从 0.22pF-100uF 无极性电容下述两类封装最为常见，即 0805、0603； 英制尺寸 公制尺寸 长度 宽度 厚度 0402 1005 1.00±0.05 0.50±0.05 0.50±0.05 0603 1608 1.60±0.10 0.80±0.10 0.80±0.10 0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1206 3216 3.20±0.30 1.60±0.20 0.70±0.20 1210 3225 3.20±0.30 2.50±0.30 1.25±0.30 1808 4520 4.50±0.40 2.00±0.20 ≤2.00 1812 4532 4.50±0.40 3.20±0.30 ≤2.50 2225 5763 5.70±0.50 6.30±0.50 ≤2.50 3035 7690 7.60±0.50 9.00±0.05 ≤3.00 一般容值越小，耐压值可做到越大，常见耐压有6.3V、10V、16V、25V、50V、100V、200V、500V、1000V、2000V、3000V、 4000V 有极性电容以钽电容为多，根据其耐压不同，贴片电容又可分为 A、B、C、D四个系列，具体如下： 类型 封装形式 耐压 A 3216 10V B 3528 16V C 6032 25V D 7343 35V 2）常用电容的标识精度级别 B+_0.1% C+_0.25% D+_...
