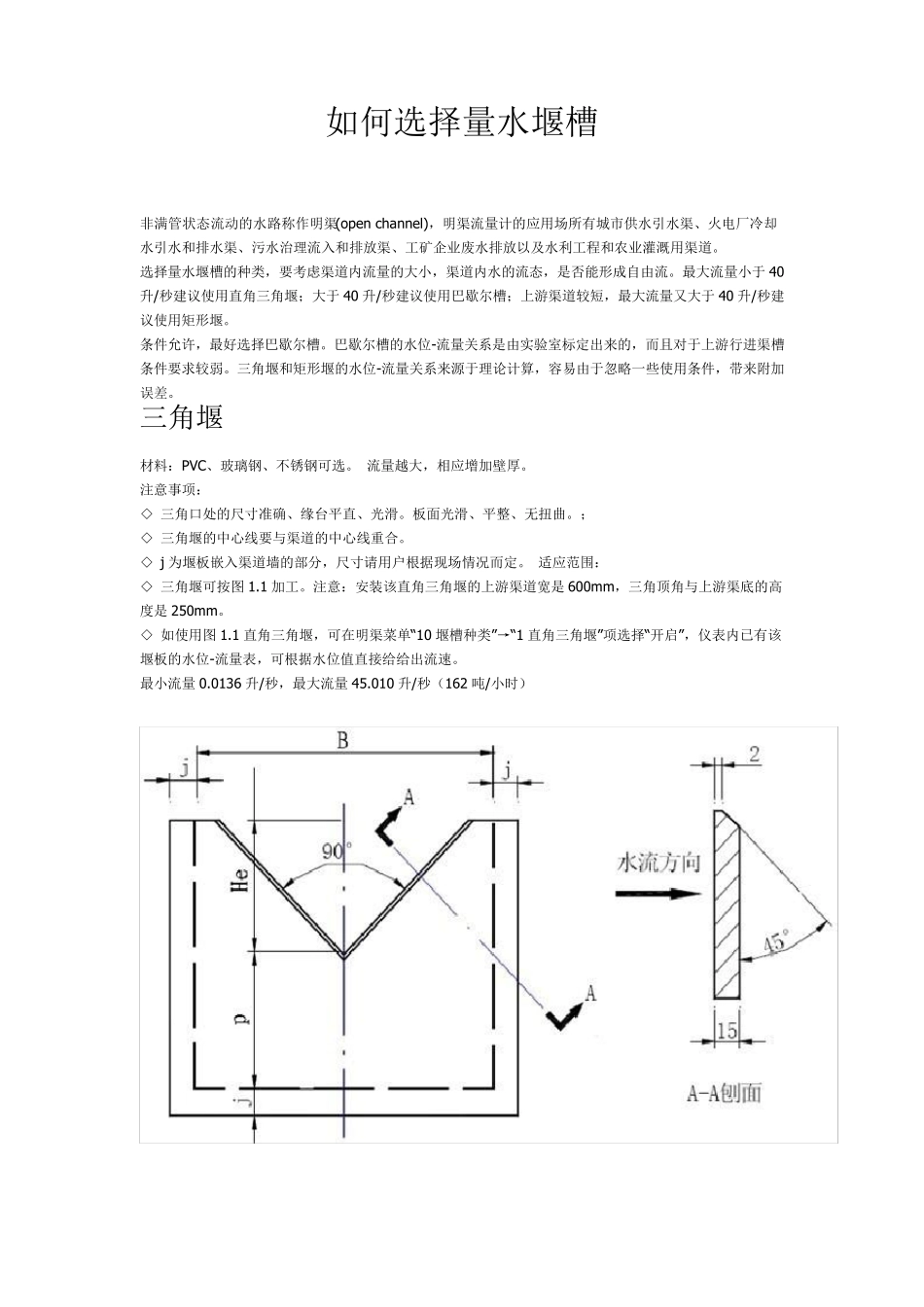

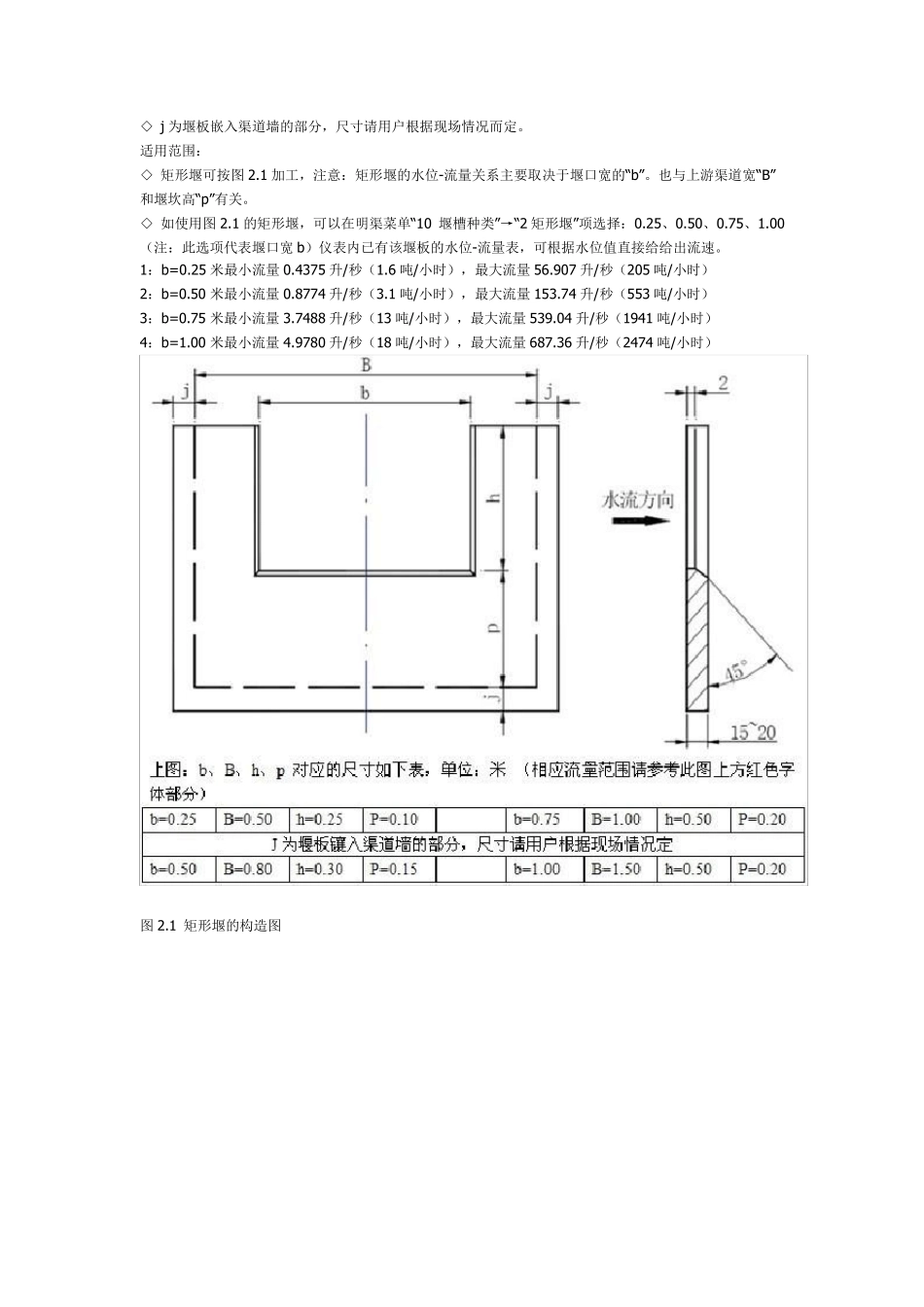

如何选择量水堰槽 非满管状态流动的水路称作明渠(open channel)，明渠流量计的应用场所有城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。 选择量水堰槽的种类，要考虑渠道内流量的大小，渠道内水的流态，是否能形成自由流。最大流量小于 40升/秒建议使用直角三角堰；大于 40 升/秒建议使用巴歇尔槽；上游渠道较短，最大流量又大于 40 升/秒建议使用矩形堰。 条件允许，最好选择巴歇尔槽。巴歇尔槽的水位-流量关系是由实验室标定出来的，而且对于上游行进渠槽条件要求较弱。三角堰和矩形堰的水位-流量关系来源于理论计算，容易由于忽略一些使用条件，带来附加误差。 三角堰 材料：PVC、玻璃钢、不锈钢可选。 流量越大，相应增加壁厚。 注意事项： ◇ 三角口处的尺寸准确、缘台平直、光滑。板面光滑、平整、无扭曲。； ◇ 三角堰的中心线要与渠道的中心线重合。 ◇ j 为堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。 适应范围： ◇ 三角堰可按图1.1 加工。注意：安装该直角三角堰的上游渠道宽是 600mm，三角顶角与上游渠底的高度是 250mm。 ◇ 如使用图1.1 直角三角堰，可在明渠菜单“10 堰槽种类”→“1 直角三角堰”项选择“开启”，仪表内已有该堰板的水位-流量表，可根据水位值直接给给出流速。 最小流量 0.0136 升/秒，最大流量 45.010 升/秒（162 吨/小时） 图1.1 直角三角堰堰板构造 图1.2 三角堰建造效果图 图1.3 三角堰在渠道上的安装和三角堰的水位零点 三角堰安装在渠道上如图1.3 所示。堰板要竖直，要安在渠道的中轴线上。加工三角堰时，可以会使顶角变成圆角，在确定水位等于零的位置时要注意，三角堰的水位零点应在三角堰的侧边的延长线的交点上。仪表的探头要安装在上游距离堰板0.5～1 米的位置。 二：矩形堰 材质：PVC、玻璃钢、不锈钢可选。 流量越大，相应增加壁厚。 注意事项： ◇ 矩形口处的尺寸要准确、缘台平直、光滑。板面光滑、平整、无扭曲。 ◇ 矩形堰的中心线要与渠道的中心线重合。 ◇ j 为堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。 适用范围： ◇ 矩形堰可按图2.1 加工，注意：矩形堰的水位-流量关系主要取决于堰口宽的“b”。也与上游渠道宽“B”和堰坎高“p”有关。 ◇ 如使用图2.1 的矩形堰，可以在明渠菜单“10 堰槽种类”→“2 矩形堰”项选择：0.25、0....
