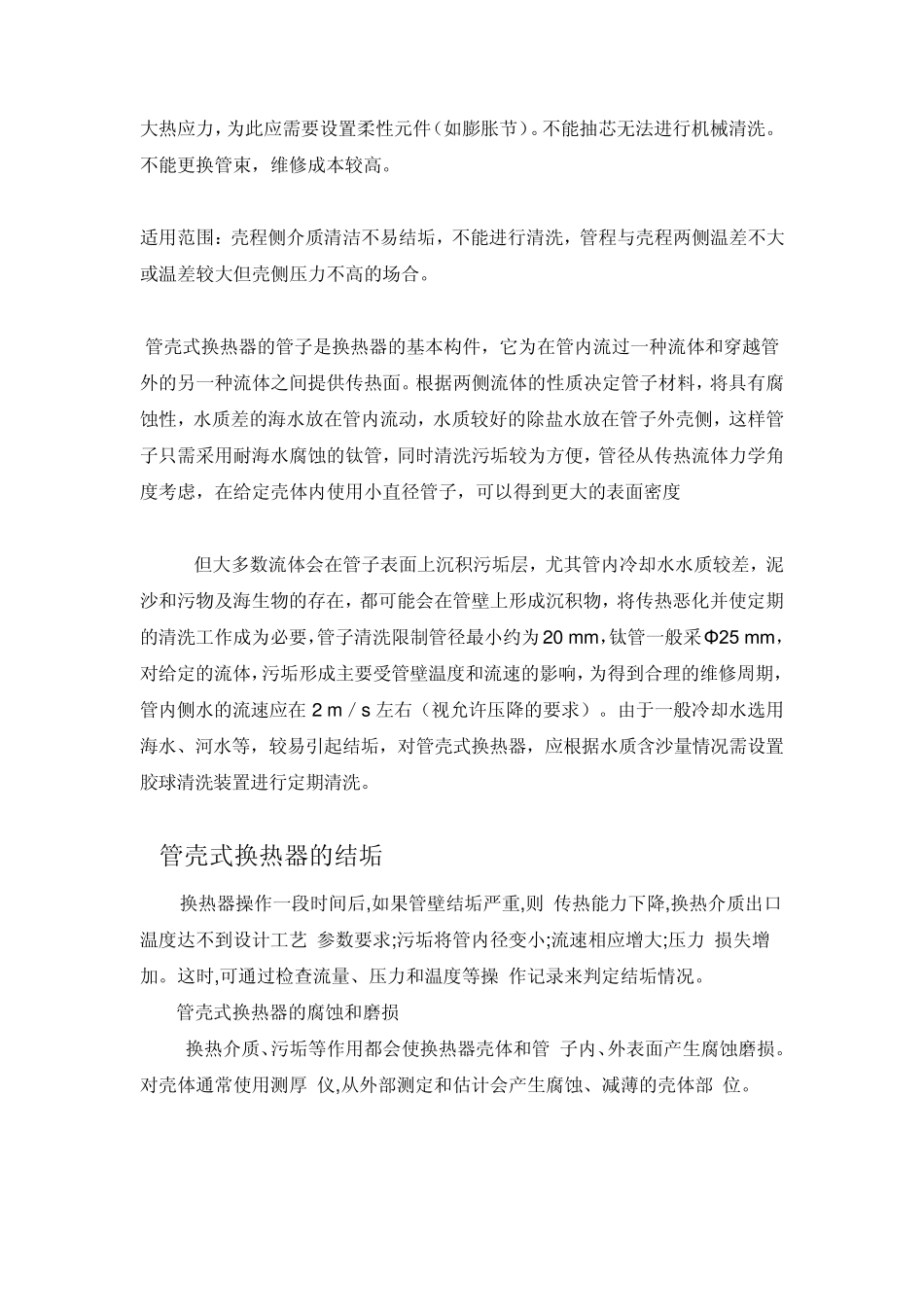

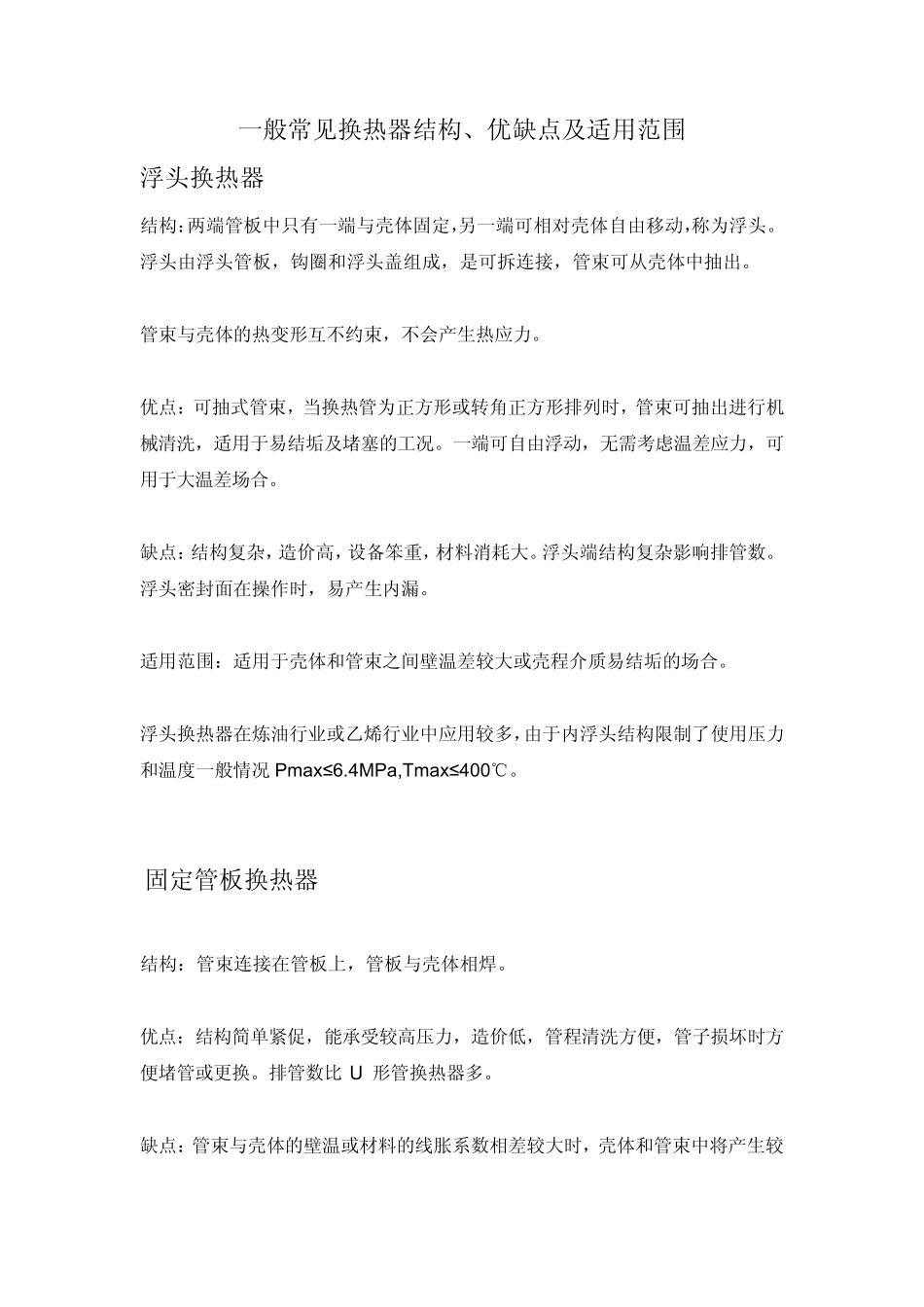

一般常见换热器结构、优缺点及适用范围 浮头换热器 结构：两端管板中只有一端与壳体固定，另一端可相对壳体自由移动，称为浮头。浮头由浮头管板，钩圈和浮头盖组成，是可拆连接，管束可从壳体中抽出。 管束与壳体的热变形互不约束，不会产生热应力。 优点：可抽式管束，当换热管为正方形或转角正方形排列时，管束可抽出进行机械清洗，适用于易结垢及堵塞的工况。一端可自由浮动，无需考虑温差应力，可用于大温差场合。 缺点：结构复杂，造价高，设备笨重，材料消耗大。浮头端结构复杂影响排管数。浮头密封面在操作时，易产生内漏。 适用范围：适用于壳体和管束之间壁温差较大或壳程介质易结垢的场合。 浮头换热器在炼油行业或乙烯行业中应用较多，由于内浮头结构限制了使用压力和温度一般情况 Pmax≤6.4MPa,Tmax≤400℃。 固定管板换热器 结构：管束连接在管板上，管板与壳体相焊。 优点：结构简单紧促，能承受较高压力，造价低，管程清洗方便，管子损坏时方便堵管或更换。排管数比 U 形管换热器多。 缺点：管束与壳体的壁温或材料的线胀系数相差较大时，壳体和管束中将产生较大热应力，为此应需要设置柔性元件（如膨胀节）。不能抽芯无法进行机械清洗。不能更换管束，维修成本较高。 适用范围：壳程侧介质清洁不易结垢，不能进行清洗，管程与壳程两侧温差不大或温差较大但壳侧压力不高的场合。 管壳式换热器的管子是换热器的基本构件，它为在管内流过一种流体和穿越管外的另一种流体之间提供传热面。根据两侧流体的性质决定管子材料，将具有腐蚀性，水质差的海水放在管内流动，水质较好的除盐水放在管子外壳侧，这样管子只需采用耐海水腐蚀的钛管，同时清洗污垢较为方便，管径从传热流体力学角度考虑，在给定壳体内使用小直径管子，可以得到更大的表面密度 但大多数流体会在管子表面上沉积污垢层，尤其管内冷却水水质较差，泥沙和污物及海生物的存在，都可能会在管壁上形成沉积物，将传热恶化并使定期的清洗工作成为必要，管子清洗限制管径最小约为20 mm，钛管一般采Φ25 mm，对给定的流体，污垢形成主要受管壁温度和流速的影响，为得到合理的维修周期，管内侧水的流速应在 2 m／s左右（视允许压降的要求）。由于一般冷却水选用海水、河水等，较易引起结垢，对管壳式换热器，应根据水质含沙量情况需设置胶球清洗装置进行定期清洗。 管壳式换热器的结垢 换热器操作一段时间后,如果管壁结垢严重,则 传热能力下降,换热介质出...
