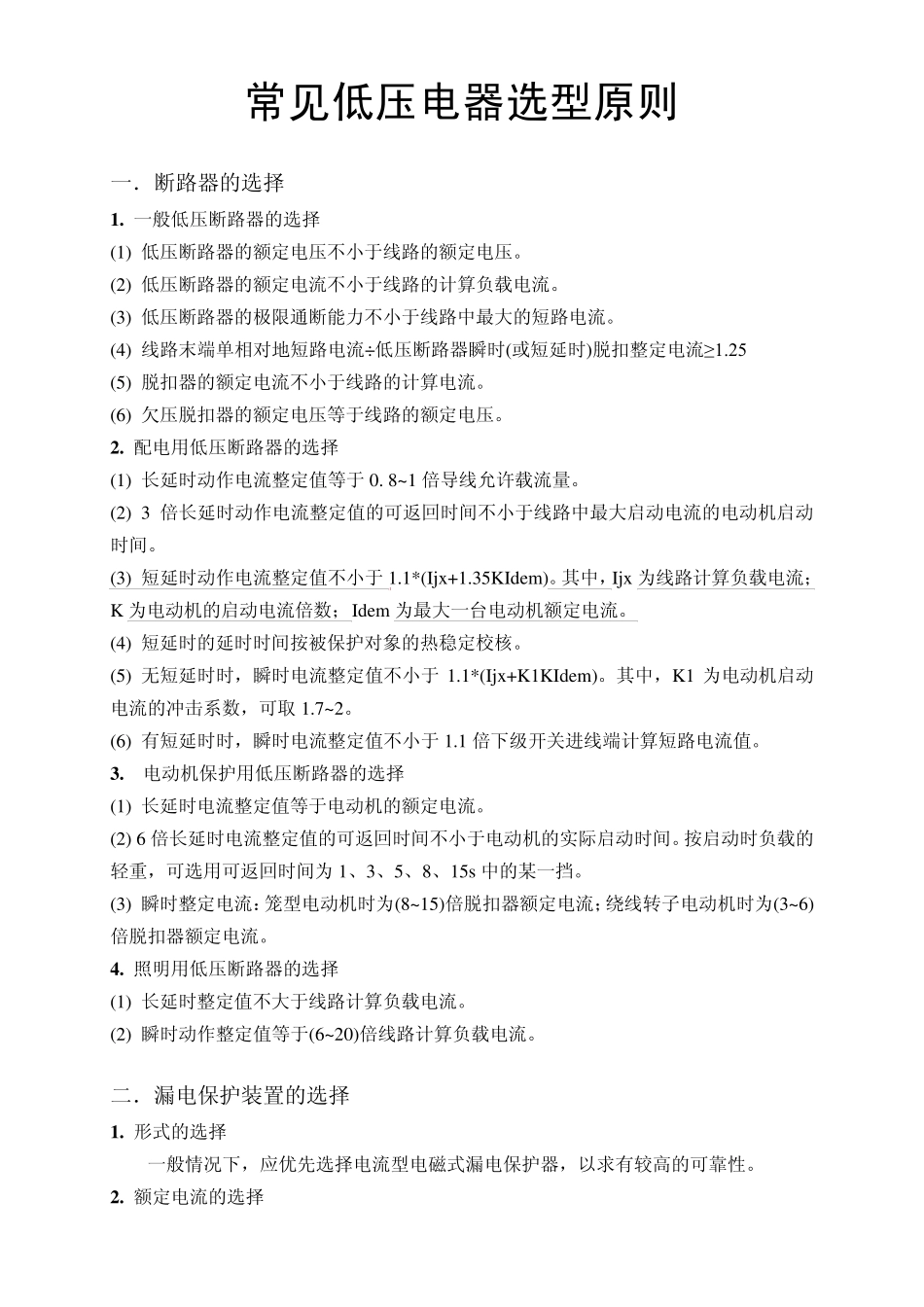

常见低压电器选型原则 一．断路器的选择 1 . 一般低压断路器的选择 (1) 低压断路器的额定电压不小于线路的额定电压。 (2) 低压断路器的额定电流不小于线路的计算负载电流。 (3) 低压断路器的极限通断能力不小于线路中最大的短路电流。 (4) 线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5) 脱扣器的额定电流不小于线路的计算电流。 (6) 欠压脱扣器的额定电压等于线路的额定电压。 2 . 配电用低压断路器的选择 (1) 长延时动作电流整定值等于0. 8~1 倍导线允许载流量。 (2) 3 倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。 (3) 短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。其中，Ijx 为线路计算负载电流；K 为电动机的启动电流倍数；Idem 为最大一台电动机额定电流。 (4) 短延时的延时时间按被保护对象的热稳定校核。 (5) 无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。其中，K1 为电动机启动电流的冲击系数，可取1.7~2。 (6) 有短延时时，瞬时电流整定值不小于1.1 倍下级开关进线端计算短路电流值。 3 . 电动机保护用低压断路器的选择 (1) 长延时电流整定值等于电动机的额定电流。 (2) 6 倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s 中的某一挡。 (3) 瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。 4 . 照明用低压断路器的选择 (1) 长延时整定值不大于线路计算负载电流。 (2) 瞬时动作整定值等于(6~20)倍线路计算负载电流。 二．漏电保护装置的选择 1 . 形式的选择 一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。 2 . 额定电流的选择 漏电保护器的额定电流应大于实际负荷电流。 3 . 极数的选择 家庭的单相电源，应选用二极的漏电保护器；若负载为三相三线，则选用三极的漏电保护器；若负载为三相四线，则应选用四极漏电保护器。 4 . 额定漏电动作电流的选择(即灵敏度选择) 为了使漏电保护器真正起到保安作用，其动作必须正确可靠，即应该具有合适的灵敏度和动作的快速性。 灵敏度，即漏电保护器的额定漏电动作电流，是指人体触电后流过人体的电流多大时漏电保护器才动作。 灵敏度低，流过人体的电流太大，起不到保护作用；灵敏度过高，又...
