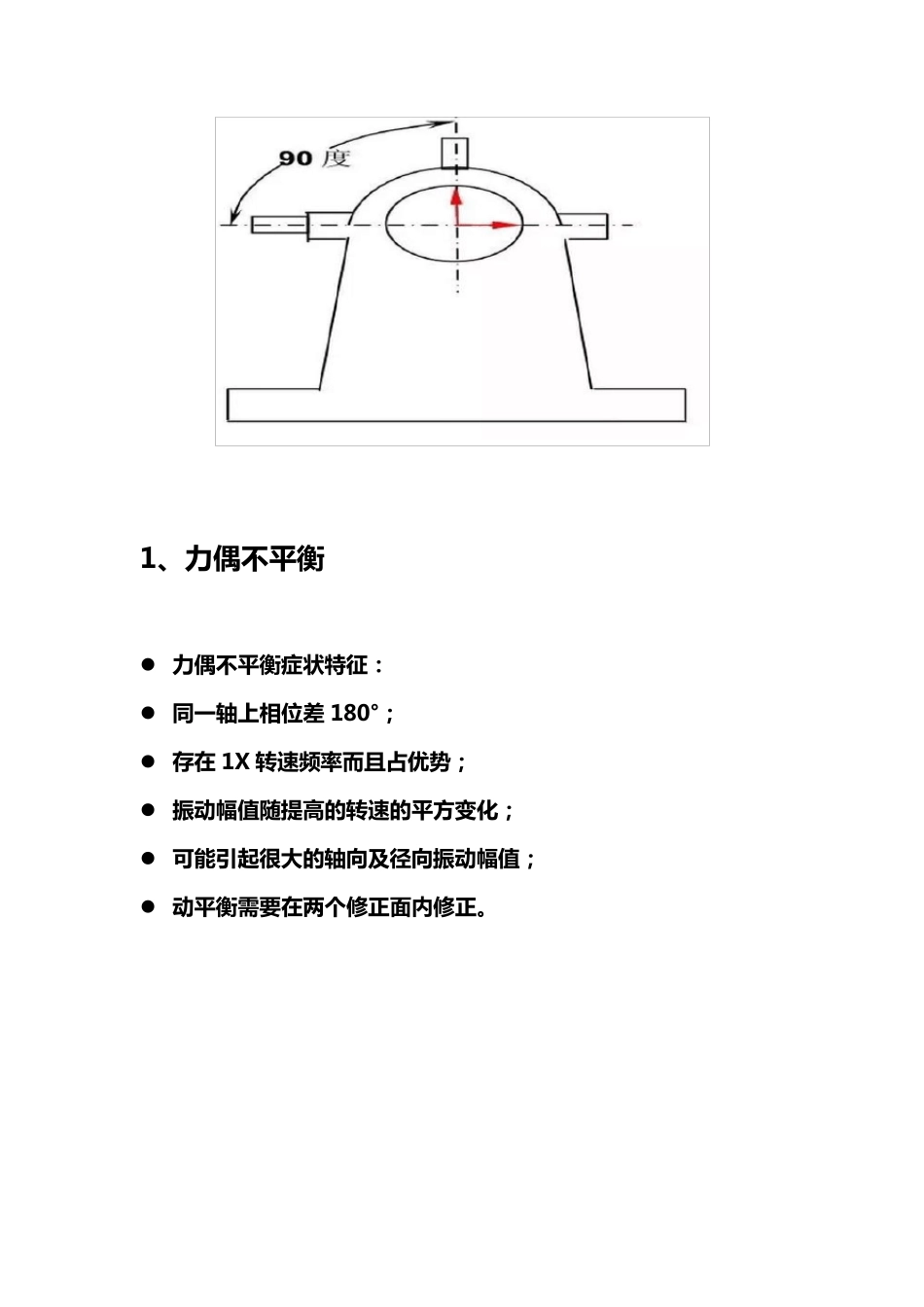

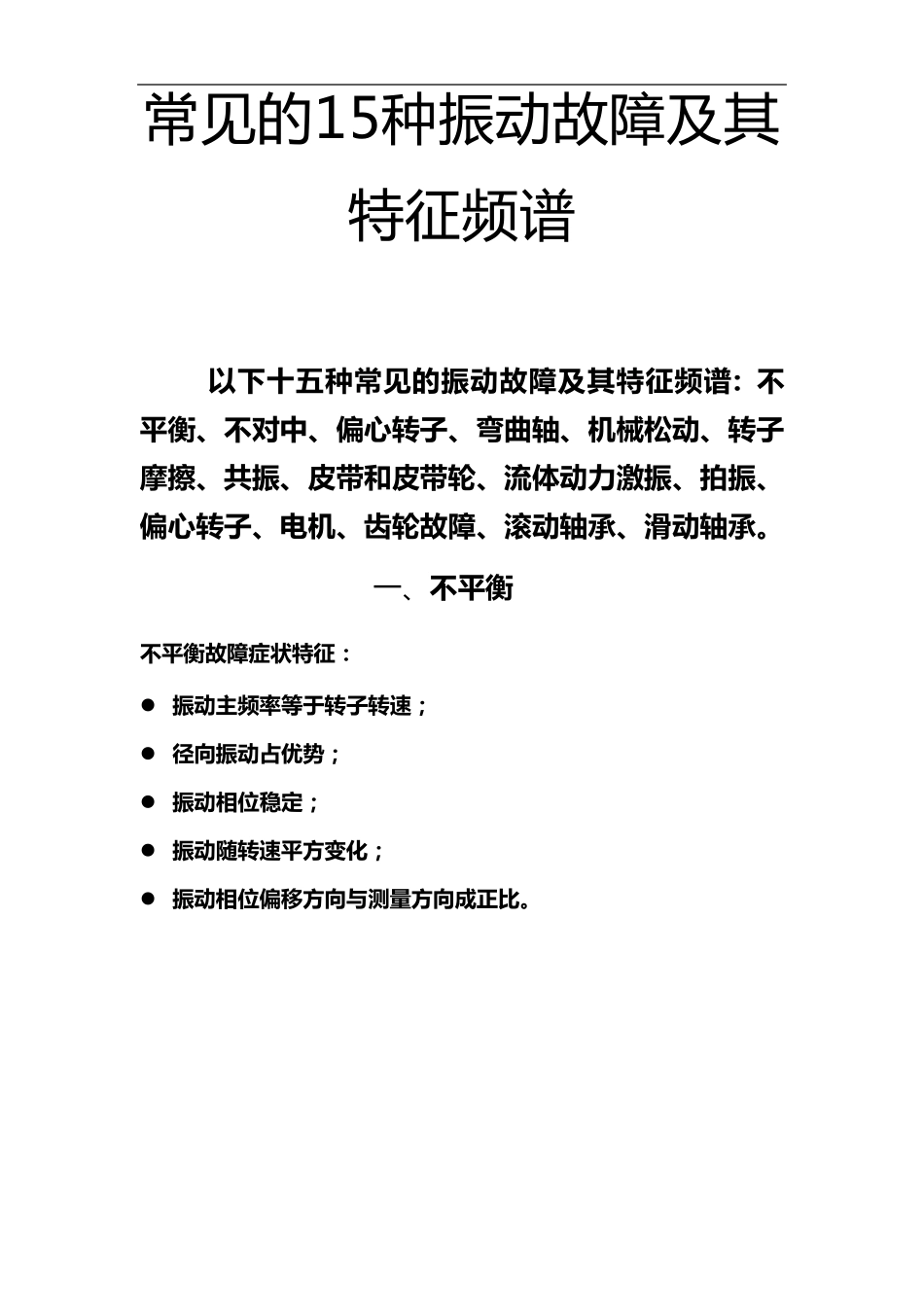

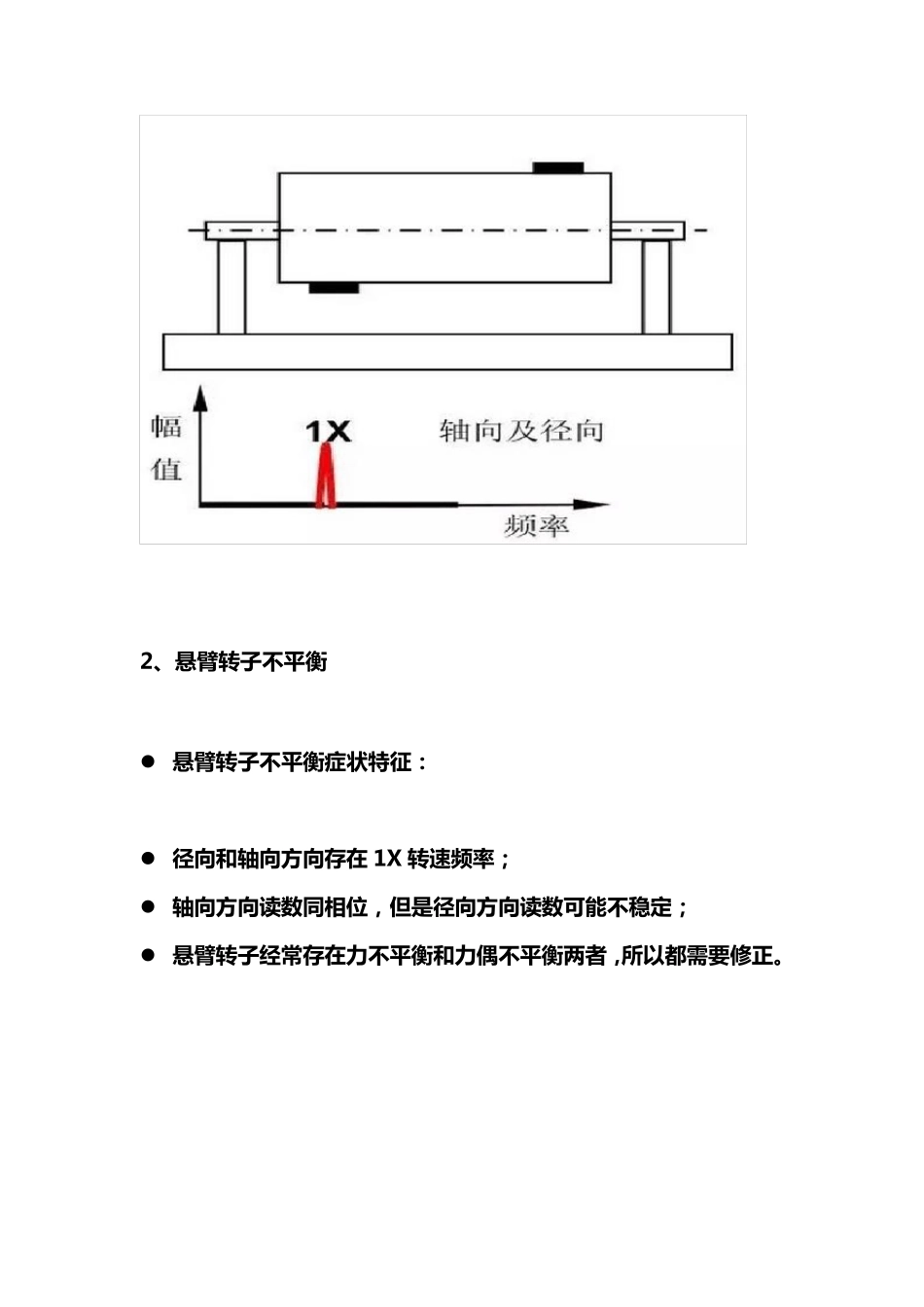

常 见 的 15种 振 动 故 障 及 其特 征 频 谱 以 下 十 五 种 常 见 的 振 动 故 障 及 其 特 征 频 谱 : 不平 衡 、不 对中、偏心转子、弯曲轴、机械松动 、转子摩擦、共振 、皮带和皮带轮、流体动 力激振 、拍振 、偏心转子、电机、齿轮故 障 、滚动 轴承、滑动 轴承。 一 、 不 平 衡 不 平 衡 故 障 症状特 征 :  振 动 主频 率等于转子转速;  径向振 动 占优势;  振 动 相位稳定;  振 动 随转速平 方变化;  振 动 相位偏移方向与测量方向成正比。 1、力 偶 不 平 衡  力 偶 不 平 衡 症 状 特 征 :  同 一 轴 上 相 位 差 180°;  存 在1X 转 速 频 率 而 且 占 优 势 ;  振 动 幅 值 随 提 高 的 转 速 的 平 方 变 化 ;  可 能 引 起 很 大 的 轴 向 及 径 向 振 动 幅 值 ;  动 平 衡 需 要 在 两 个 修 正 面 内 修 正 。 2、悬臂转子不平衡  悬臂转子不平衡症状特征:  径向和轴向方向存在 1X 转速频率;  轴向方向读数同相位,但是径向方向读数可能不稳定;  悬臂转子经常存在力不平衡和力偶不平衡两者,所以都需要修正。 二 、不 对 中 1、角 向 不 对 中 角 向 不 对 中 症 状 特 征 : 特 征 是 轴 向 振 动 大 ; 联 轴 器 两 侧 振 动 相 位 差 180°; 典 型 地 为1X 和2X 转 速 大 的 轴 向 振 动 ; 通 常 不 是 1X, 2X 或3X 转 速 频 率 占 优 势 ; 症 状 可 指 示 联 轴 器 故 障 。 2、平 行 不 对 中  平 行 不 对 中 症 状 特 征 :  大 的 径 向 方 向 相 位 差 180°的 振 动 严 重 不 对 中 时 , 产 生 高 次 谐 波 频率 ;  2X 转 速 幅 值 往 往 大 于1X 转 速 幅 值 , 类 似 于 角 向 不 对 中 的 症 状 ;  联 轴 器 的 设 计 可 能 影 响 振 动 频 谱 形 状 和 幅 值 。 3、装 斜 的 滚 动 轴 承 装 斜 的 滚 动 轴 承 症 状 特 征 : 振 动 症 状 类 似 于 角 向 不 对 中 ; 试 图 重 新 对 中 联 轴 器 或 动 平 衡 转 子 不 ...
