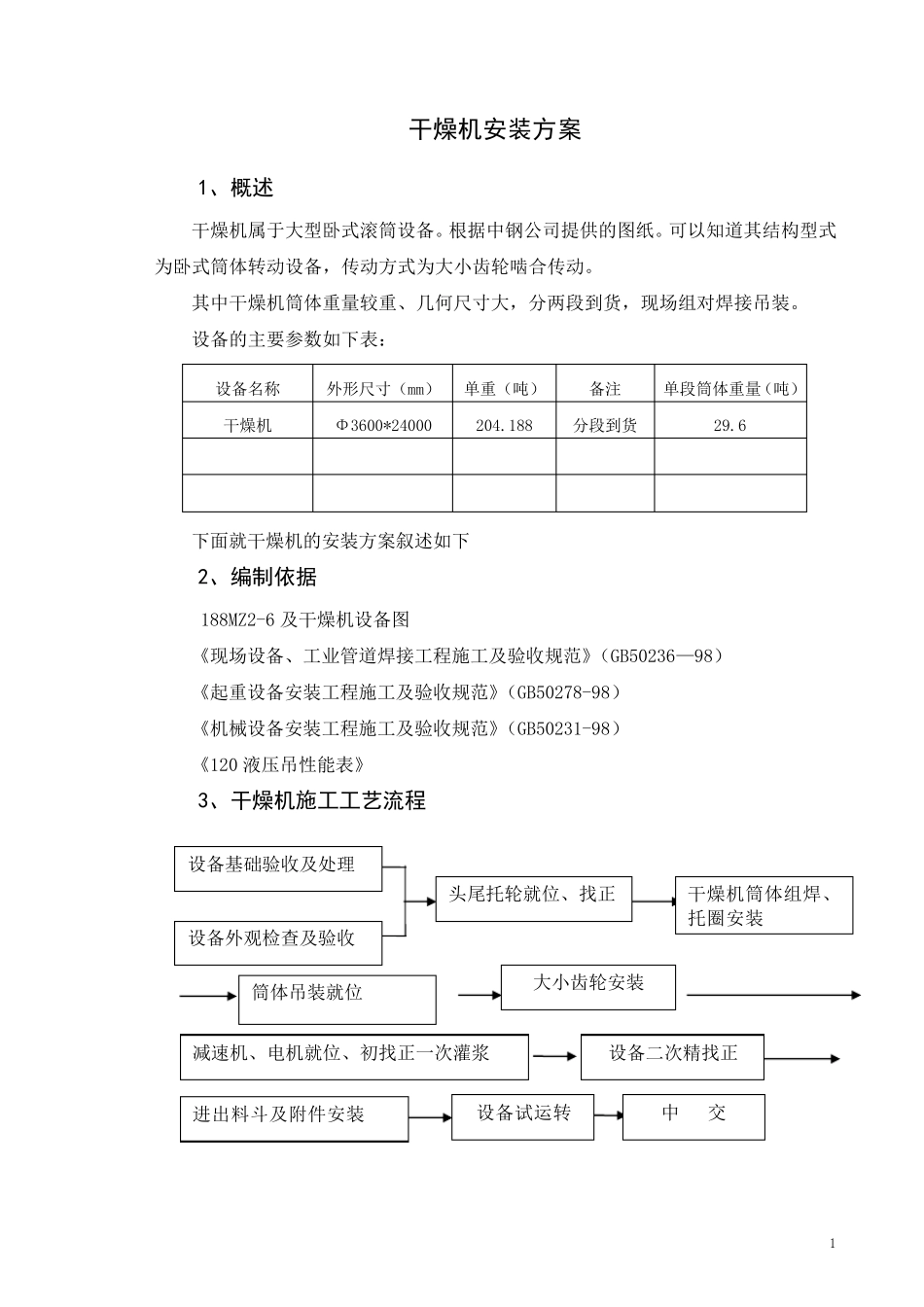

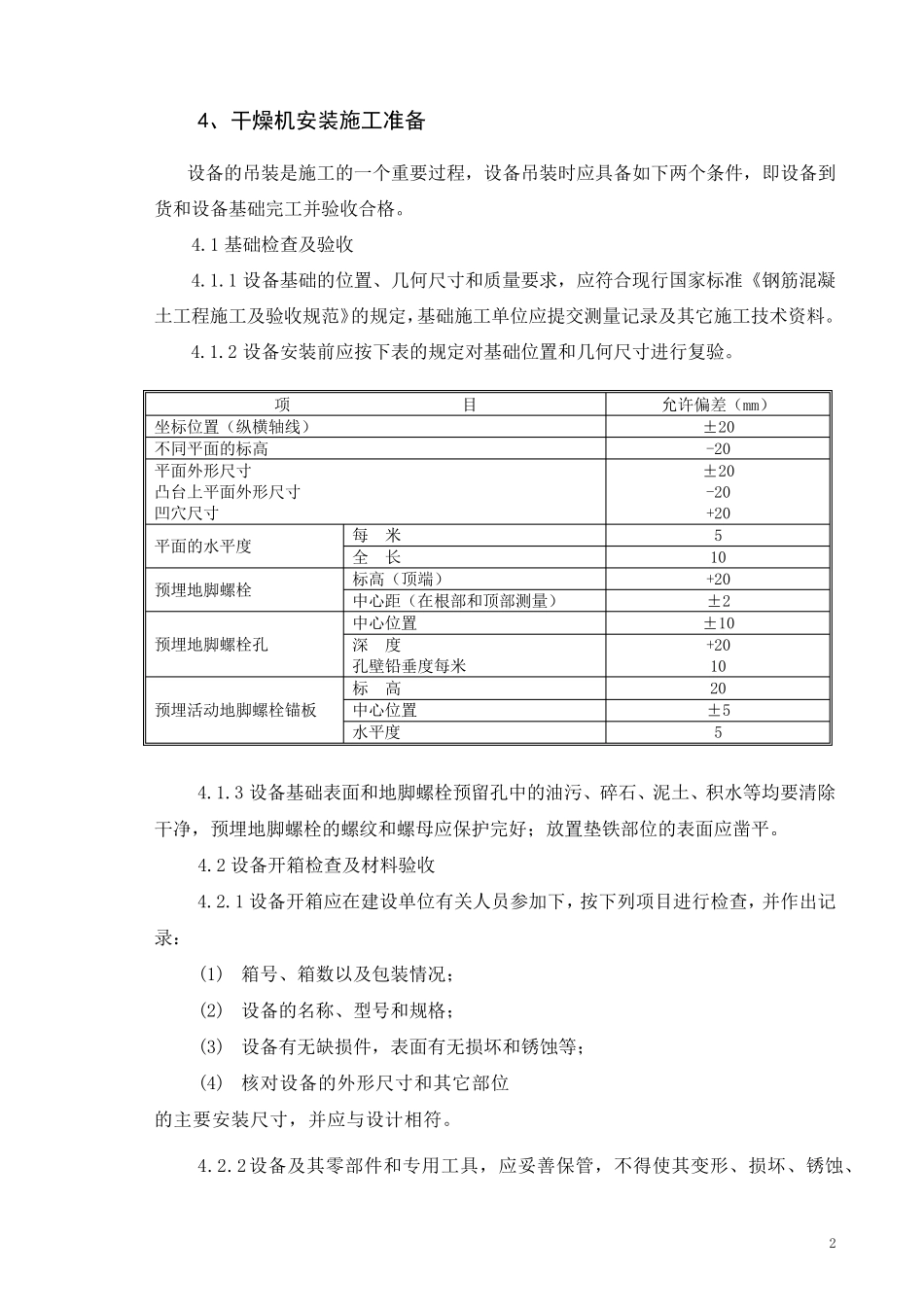

1 干燥机安装方案 1、概述 干燥机属于大型卧式滚筒设备。根据中钢公司提供的图纸。可以知道其结构型式为卧式筒体转动设备,传动方式为大小齿轮啮合传动。 其中干燥机筒体重量较重、几何尺寸大,分两段到货,现场组对焊接吊装。 设备的主要参数如下表: 设备名称 外形尺寸(mm) 单重(吨) 备注 单段筒体重量(吨) 干燥机 Φ3600*24000 204.188 分段到货 29.6 下面就干燥机的安装方案叙述如下 2、编制依据 188MZ2-6 及干燥机设备图 《现场设备、工业管道焊接工程施工及验收规范》(GB50236—98) 《起重设备安装工程施工及验收规范》(GB50278-98) 《机械设备安装工程施工及验收规范》(GB50231-98) 《120 液压吊性能表》 3、干燥机施工工艺流程 设备外观检查及验收 头尾托轮就位、找正 筒体吊装就位 大小齿轮安装 减速机、电机就位、初找正一次灌浆 设备二次精找正 设备基础验收及处理 干燥机筒体组焊、托圈安装 进出料斗及附件安装 设备试运转 中 交 2 4、干燥机安装施工准备 设 备 的 吊 装 是 施 工 的 一 个 重 要 过 程 , 设 备 吊 装 时 应 具 备 如 下 两 个 条 件 , 即 设 备 到货 和 设 备 基 础 完 工 并 验 收 合 格 。 4.1 基 础 检 查 及 验 收 4.1.1 设 备 基 础 的 位 置 、 几 何 尺 寸 和 质 量 要 求 , 应 符 合 现 行 国 家 标 准 《 钢 筋 混 凝土 工 程 施 工 及 验 收 规 范 》的 规 定 ,基 础 施 工 单 位 应 提 交 测 量 记 录 及 其 它 施 工 技 术 资 料 。 4.1.2 设 备 安 装 前 应 按 下 表 的 规 定 对 基 础 位 置 和 几 何 尺 寸 进 行 复 验 。 4.1.3 设 备 基 础 表 面 和 地 脚 螺 栓 预 留 孔 中 的 油 污 、 碎 石 、 泥 土 、 积 水 等 均 要 清 除干 净 , 预 埋 地 脚 螺 栓 的 螺 纹 和 螺 母 应 保 护 完 好 ; 放 置 垫 铁 部 位 的 表 面 应 凿 平 。 4.2 设 备 开 箱 检 查 及 材 料 验 收 4.2.1 设 备 开 箱 应 在 建 设 单 位 有 关 人 员参加下 , 按 下 列项目进 行 检 查 , 并 作出记录 : (1) 箱 号、 箱 数以及 包装 情况; (2) 设 备 的 名称、 型号和...
