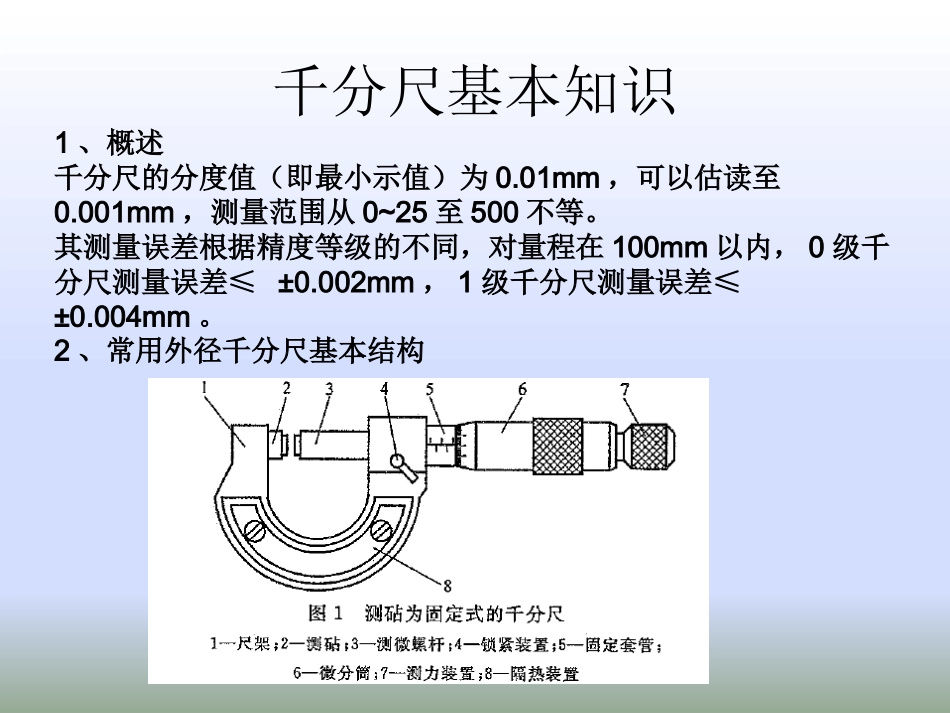

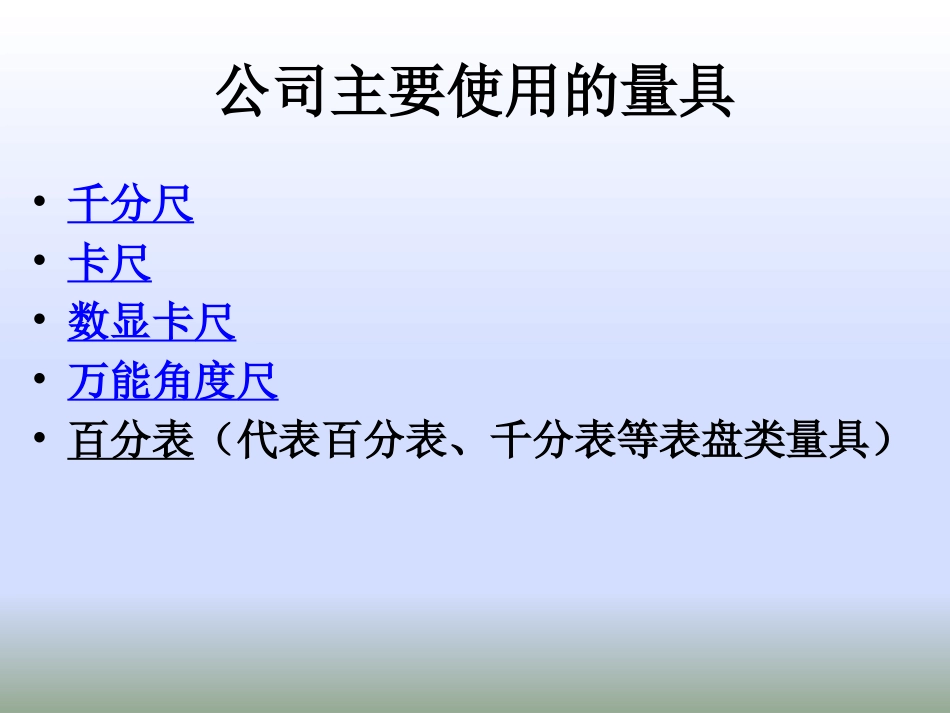

常用量具介绍及使用方法公司主要使用的量具•千分尺•卡尺•数显卡尺•万能角度尺•百分表（代表百分表、千分表等表盘类量具）千分尺基本知识2、常用外径千分尺基本结构1、概述千分尺的分度值（即最小示值）为0.01mm，可以估读至0.001mm，测量范围从0~25至500不等。其测量误差根据精度等级的不同，对量程在100mm以内，0级千分尺测量误差≤±0.002mm，1级千分尺测量误差≤±0.004mm。千分尺使用准备1、确认使用的千分尺为检定合格量具。生产使用的千分尺必须是经计量检定合格的量具。通过检定合格标签来进行确认。2、测量端面清理由于千分尺是利用测量端面的啮（niè）合来测量零件尺寸的，测量端面上的任何杂质或残留液体都可能影响测量结果。因此在使用前必须将测砧清理干净，特别注意测砧上的细小切削或杂质。3、0位确认手持千分尺，旋转微分筒或测力装置，使测微螺杆先后退几毫米，然后向前与测砧接触，检查千分尺刻度归“0”情况。测微螺杆即将与测砧接触时，应旋转测力装置套筒，使测微螺杆缓慢平滑移动，与测砧接触，严禁冲击测砧。与测砧接触后，由千分尺测力装置控制微分筒的旋转和停止位置。当听到连续发出三声“咔哒”声，即表示达到规定的测力，可以读数，此时可确认归“0”情况。千分尺测量过程使用方法：1、根据被测长度，选择合适量程的千分尺，旋转微分筒，退出测微螺杆，使两测砧之间的距离略大于被测长度；2、将被测件中待测的部分放入两测砧之间；注意：千分尺测量轴的中心线要与工件被测长度方向相一致，不要歪斜。3、当千分尺的测量面与被测表面快接触时，就停止旋转微分筒，而改旋转测力装置，使两接触面与被测面相接触，等到发出“咔哒”的三声后，即可进行读数；棘轮连续止动3次，通过声音和手感判断千分尺读数方法读数方法：1、读出固定套筒上露出刻度线的毫米数和半毫米数。一格为0.5mm，如果读数在9.5到10mm之间，切记读数后面的0.5mm，将读数记下作为结果的第一部分。这里是9.5mm2、读出微分筒上与固定套筒基准线对齐的刻度，作为第二部分，这里是45，即0.45mm3、估读测量值千分位，按0.001mm为间隔实施估读，作为测量结果的第三部分，这里是一小格的约40%，即0.004mm4、将上述3部分结果相加即为最终的读数：9.954mm。千分尺的保养和保存1、千分尺使用完毕后应及时清理测砧及其他部位粘附的杂质、油或水分，以方便保存及下次使用；2、存放时，使两测砧间略保持距离，如0.1mm，严禁施加测力，使两测砧端面在紧密啮合的情况下存放；3、千分尺不使用时应保存在包装盒内，并放置在指定位置，不得将量具与工具，刀具混置；A）严禁将量具作为某种临时性的工具使用；B）在使用和存放过程中如有意外掉落、碰撞或其他损伤，应立即检查确认，必要时需要重新检定合格后才能继续使用。游标卡尺基本知识1、卡尺主要有游标卡尺、带表卡尺和电子数显卡尺三种。基本结构类似，其中游标卡尺是最常见也是使用最广泛的一种。游标卡尺的基本结构包含：内测量爪（上），外测量爪（下），紧固螺钉，微动装置（部分卡尺有），主尺、游标尺、深度尺组成。带表卡尺数显卡尺游标卡尺游标卡尺刻度原理如果按游标的刻度值来分，游标卡尺又分0.1、0.05、0.02mm三种以刻度值0.02mm的精密游标卡尺为例（图），这种游标卡尺由带固定卡脚的主尺和带活动卡脚的副尺（游标）组成。在副尺上有副尺固定螺钉。主尺上的刻度以mm为单位，每10格分别标以1、2、3、……等，以表示10、20、30、……mm。这种游标卡尺的副尺刻度是把主尺刻度49mm的长度，分为50等份，即每格为：0.98mm。主尺和副尺的刻度每格相差：1-0.98=0.02mm即测量精度为0.02mm。如果用这种游标卡尺测量工件，测量前，主尺与副尺的0线是对齐的，测量时，副尺相对主尺向右移动，若副尺的第1格正好与主尺的第1格对齐，则工件的厚度为0.02mm。同理，测量0.06mm厚度的工件时，应该是副尺的第3格正好与主尺的第3格对齐。读数方法，可分三步；1）根据副尺零线以左的主尺上的最近刻度读出整毫米数；2）根据副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数；（简便方法：副尺整数部分*0.1+小数部分*0.02）3）将上面整数和小数两部...
