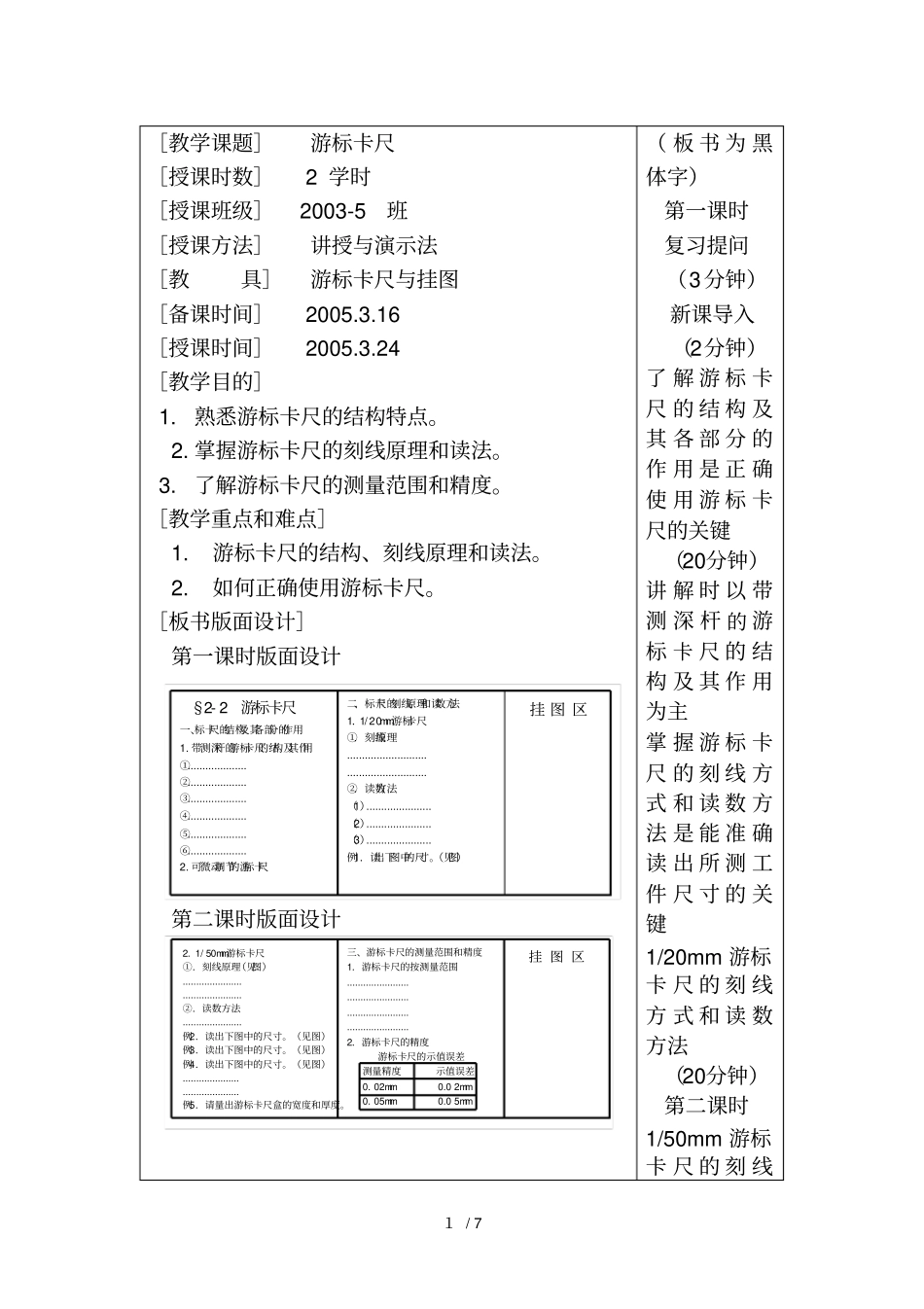

１ / 7 ［教学课题］游标卡尺［授课时数］ 2 学时［授课班级］ 2003-5班［授课方法］讲授与演示法［教具］游标卡尺与挂图［备课时间］ 2005.3.16 ［授课时间］ 2005.3.24 ［教学目的］ 1.熟悉游标卡尺的结构特点。2. 掌握游标卡尺的刻线原理和读法。 3.了解游标卡尺的测量范围和精度。［教学重点和难点］1.游标卡尺的结构、刻线原理和读法。2.如何正确使用游标卡尺。［板书版面设计］第一课时版面设计第二课时版面设计（ 板 书 为 黑体字）第一课时复习提问（3分钟）新课导入（2分钟）了 解 游 标 卡尺 的 结 构 及其 各 部 分 的作 用 是 正 确使 用 游 标 卡尺的关键（20分钟）讲 解 时 以 带测 深 杆 的 游标 卡 尺 的 结构 及 其 作 用为主掌 握 游 标 卡尺 的 刻 线 方式 和 读 数 方法 是 能 准 确读 出 所 测 工件 尺 寸 的 关键1/20mm 游标卡 尺 的 刻 线方 式 和 读 数方法（20分钟）第二课时1/50mm 游标卡 尺 的 刻 线§2- 2游标卡尺一、标卡尺的结构及其各部分的作用1. 带测深杆的游标卡尺的结构及其作用①....................②....................③....................④....................⑤....................⑥....................2. 可微动调节的游标卡尺二、标卡尺的刻线原理和读数方法1．1/ 20mm游标卡尺①．刻线原理......................................................②．读数方法（1）......................（2）......................（3）......................例1．读出下图中的尺寸。（见图）挂 图 区挂 图 区2．1/ 50mm游标卡尺①．刻线原理（见图）............................................②．读数方法......................例2．读出下图中的尺寸。（见图）例3．读出下图中的尺寸。（见图）例4．读出下图中的尺寸。（见图）..........................................例5．请量出游标卡尺盒的宽度和厚度。三、游标卡尺的测量范围和精度1．游标卡尺的按测量范围............................................................................................2．游标卡尺的精度游标卡尺的示值误差测量精度示值误差0. 02mm0.0 2mm0. 05mm0.0 5mm２ / 7 ［复习提问］1.1 米= ？ 厘米 = ？ 毫米答： 1米 = 100 厘米 = 1000 毫米2. 1毫米 = ？忽米 = ？ 微米...
