散流器送风计算方法VIP免费

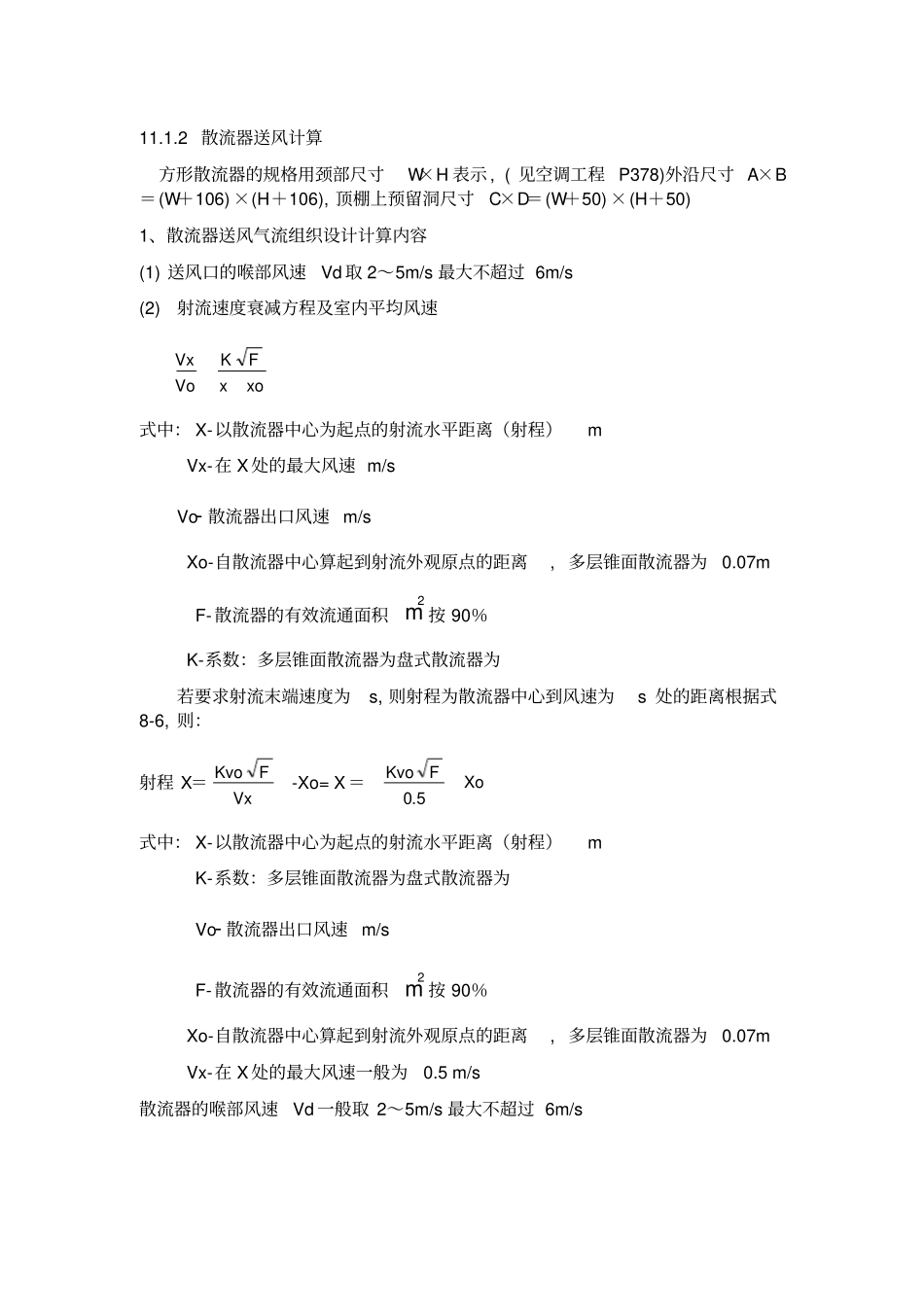

散流器送风计算方法_第1页
1/6

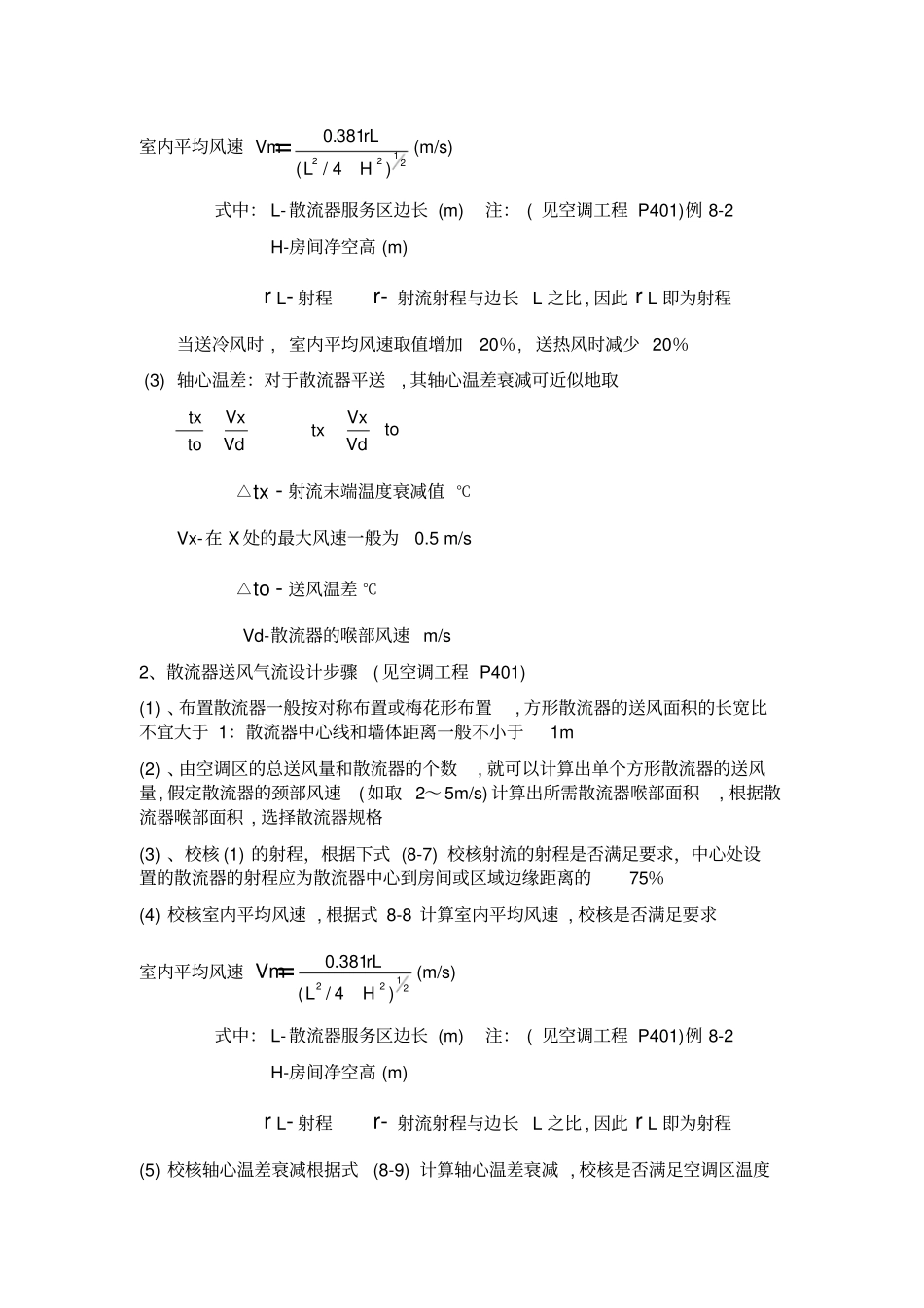

散流器送风计算方法_第2页
2/6

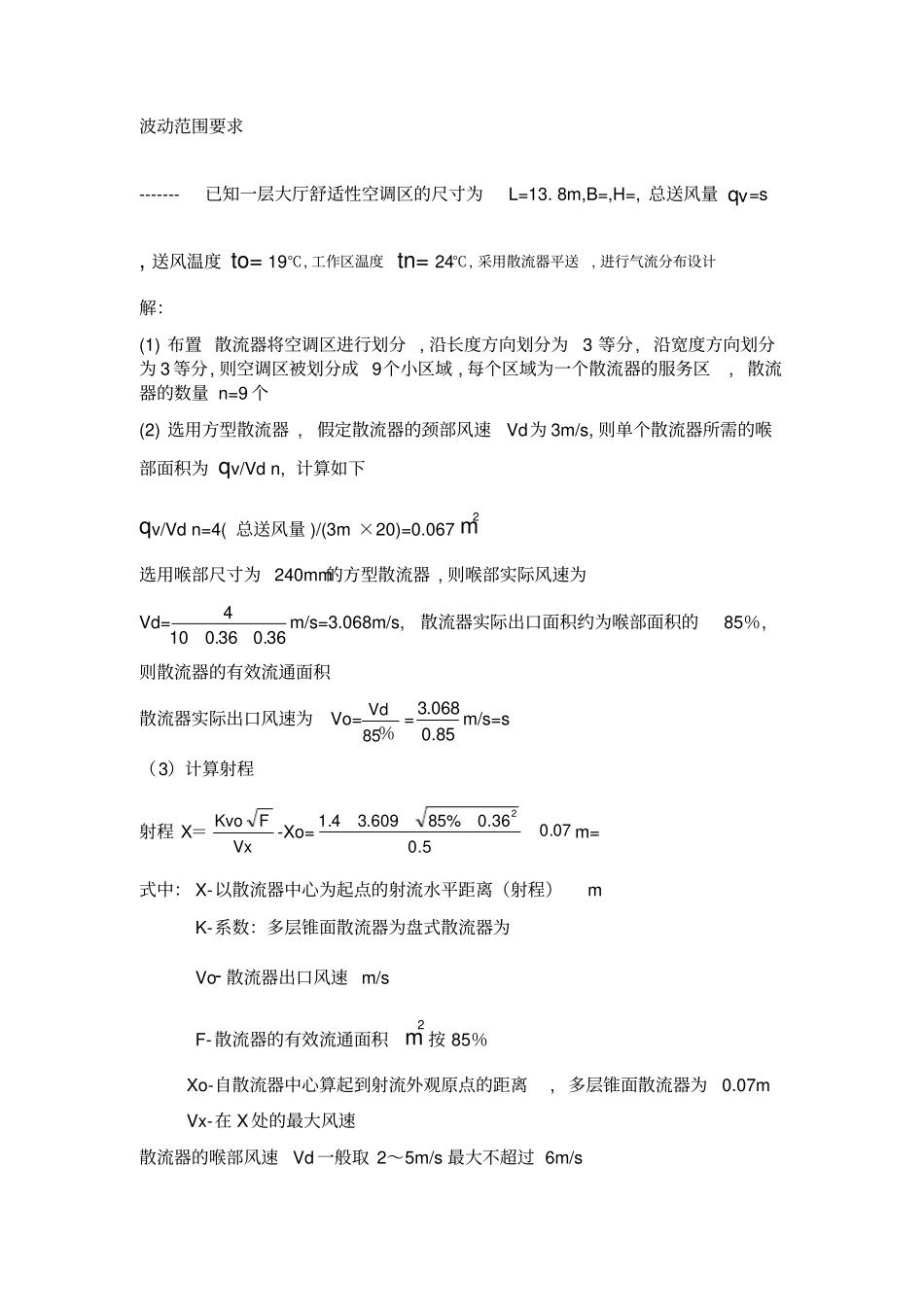

散流器送风计算方法_第3页
3/6
11.1.2 散流器送风计算方形散流器的规格用颈部尺寸W×H 表示 , ( 见空调工程 P378)外沿尺寸 A×B=(W+106) ×(H+106), 顶棚上预留洞尺寸C×D=(W+50) ×(H+50)1、散流器送风气流组织设计计算内容(1) 送风口的喉部风速Vd 取 2~5m/s 最大不超过 6m/s(2) 射流速度衰减方程及室内平均风速xoxFKVoVx式中: X-以散流器中心为起点的射流水平距离(射程)mVx-在 X 处的最大风速 m/sVo- 散流器出口风速 m/sXo-自散流器中心算起到射流外观原点的距离, 多层锥面散流器为0.07mF- 散流器的有效流通面积 m2按 90%K-系数:多层锥面散流器为盘式散流器为若要求射流末端速度为s, 则射程为散流器中心到风速为s 处的距离根据式8-6, 则:射程 X=VxFKvo-Xo= X=XoFKvo5.0式中: X-以散流器中心为起点的射流水平距离(射程)mK-系数:多层锥面散流器为盘式散流器为Vo- 散流器出口风速 m/sF- 散流器的有效流通面积 m2按 90%Xo-自散流器中心算起到射流外观原点的距离, 多层锥面散流器为0.07mVx-在 X 处的最大风速一般为0.5 m/s散流器的喉部风速Vd 一般取 2~5m/s 最大不超过 6m/s室内平均风速 Vm=2122)4/(381.0HLrL(m/s)式中: L- 散流器服务区边长 (m) 注: ( 见空调工程 P401)例 8-2H-房间净空高 (m)r L- 射程r- 射流射程与边长 L 之比 , 因此 r L 即为射程当送冷风时 , 室内平均风速取值增加20%, 送热风时减少 20% (3) 轴心温差:对于散流器平送, 其轴心温差衰减可近似地取VdVxtotxtoVdVxtx△tx - 射流末端温度衰减值 ℃Vx-在 X 处的最大风速一般为0.5 m/s△to - 送风温差 ℃Vd-散流器的喉部风速 m/s2、散流器送风气流设计步骤( 见空调工程 P401)(1) 、布置散流器一般按对称布置或梅花形布置, 方形散流器的送风面积的长宽比不宜大于 1:散流器中心线和墙体距离一般不小于1m(2) 、由空调区的总送风量和散流器的个数, 就可以计算出单个方形散流器的送风量, 假定散流器的颈部风速( 如取 2~ 5m/s) 计算出所需散流器喉部面积, 根据散流器喉部面积 , 选择散流器规格(3) 、校核 (1) 的射程,根据下式 (8-7) 校核射流的射程是否满足要求,中心处设置的散流器的射程应为散流器中心到房间或区域边缘距离的75%(4) 校核室内平均风速 , 根据式 8-8 计算室内平均风速 , 校核是否满足要求室内平均风速 Vm=2122)4/(381.0HLrL(m/s)式中: L- 散流器服务区...
