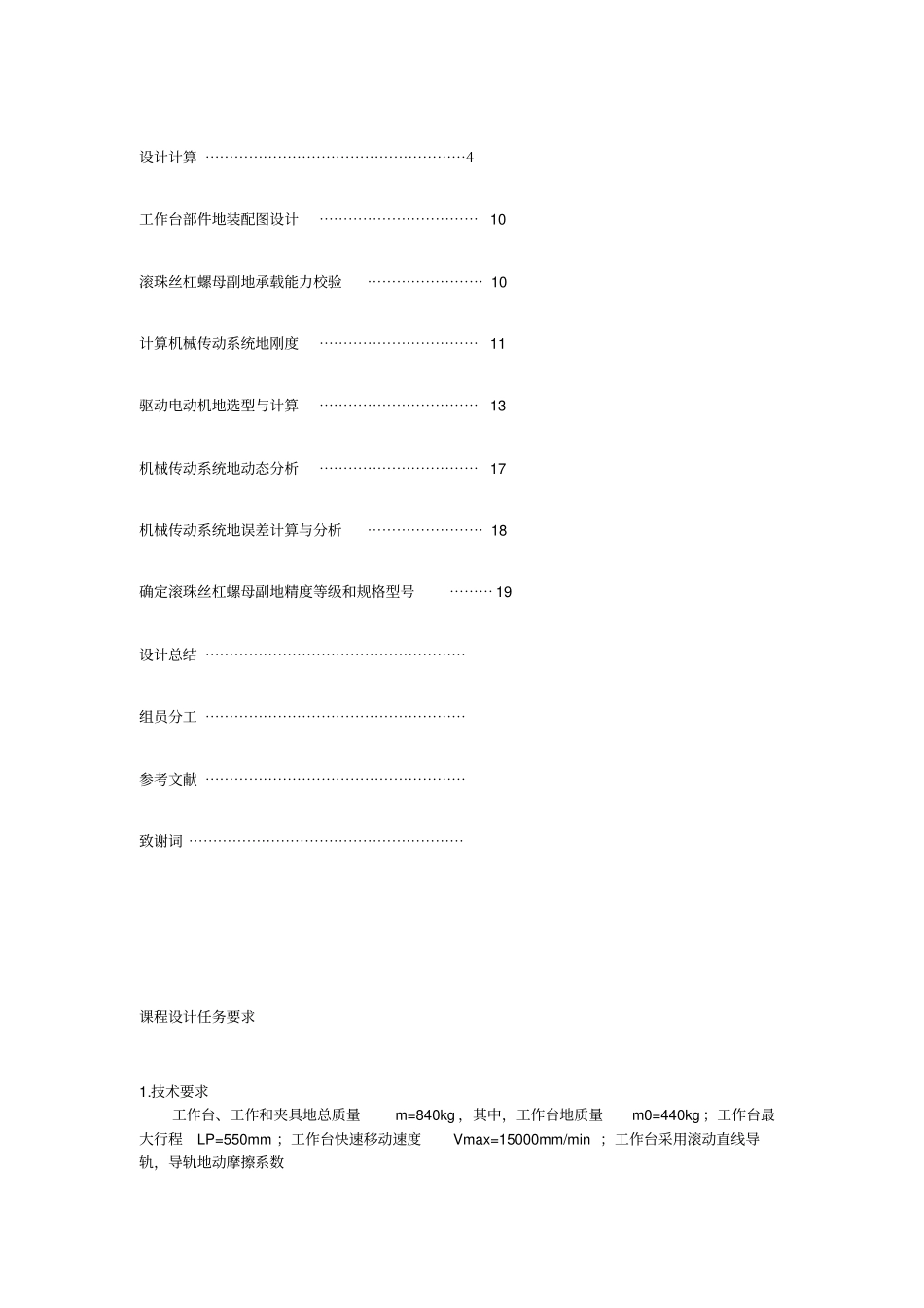

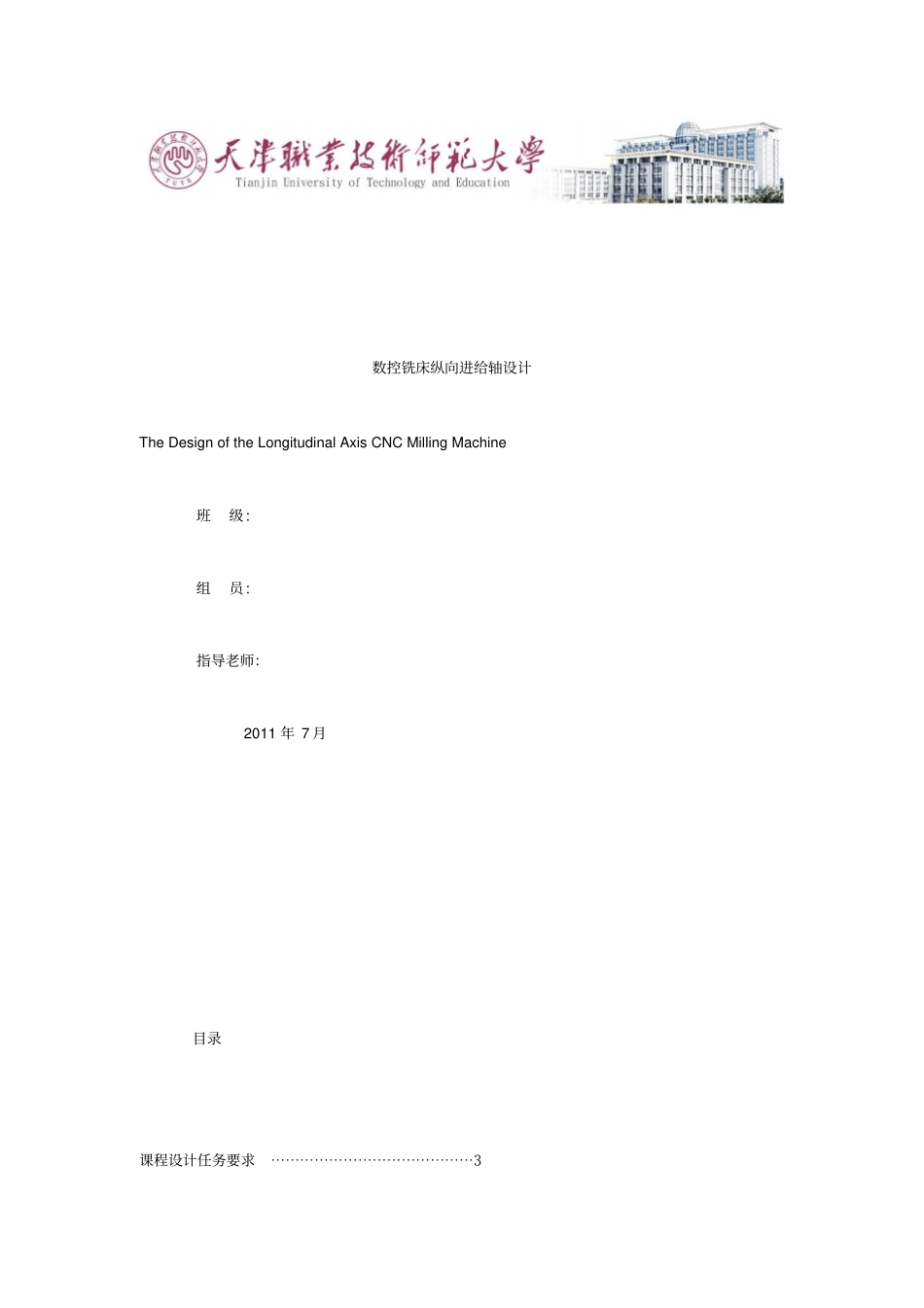

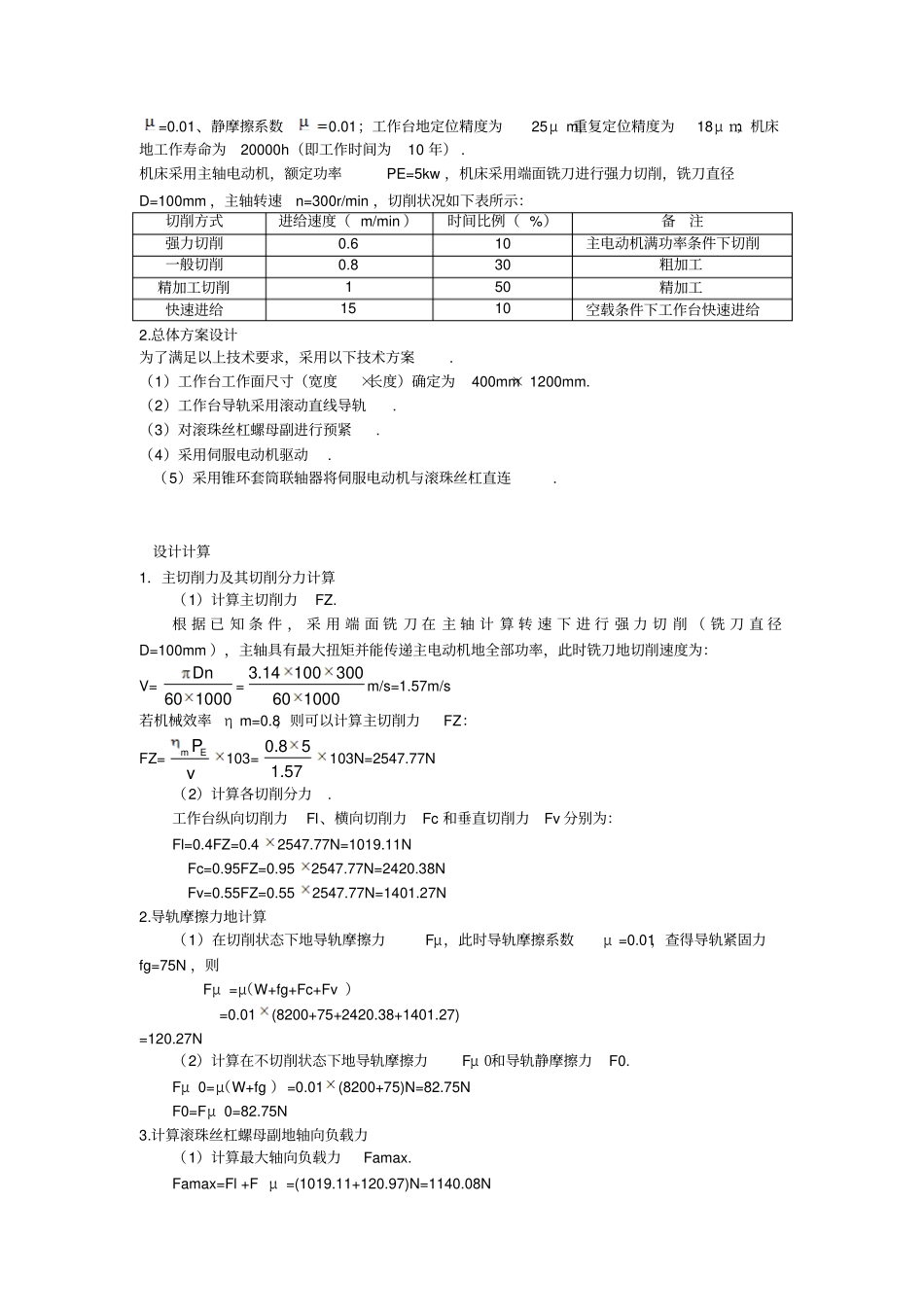

数控铣床纵向进给轴设计The Design of the Longitudinal Axis CNC Milling Machine 班级: 组员: 指导老师： 2011 年 7 月目录课程设计任务要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3设计计算 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4工作台部件地装配图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 10滚珠丝杠螺母副地承载能力校验⋯⋯⋯⋯⋯⋯⋯⋯ 10计算机械传动系统地刚度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11驱动电动机地选型与计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 13机械传动系统地动态分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 17机械传动系统地误差计算与分析⋯⋯⋯⋯⋯⋯⋯⋯ 18确定滚珠丝杠螺母副地精度等级和规格型号⋯⋯⋯ 19设计总结 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯组员分工 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯参考文献 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯致谢词 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯课程设计任务要求1.技术要求工作台、工作和夹具地总质量m=840kg ，其中，工作台地质量m0=440kg ；工作台最大行程LP=550mm ；工作台快速移动速度Vmax=15000mm/min ；工作台采用滚动直线导轨，导轨地动摩擦系数=0.01、静摩擦系数0.01；工作台地定位精度为25μ m,重复定位精度为18μ m；机床地工作寿命为20000h（即工作时间为10 年） .机床采用主轴电动机，额定功率PE=5kw ，机床采用端面铣刀进行强力切削，铣刀直径D=100mm ，主轴转速n=300r/min ，切削状况如下表所示：切削方式进给速度（ m/min ）时间比例（ %）备注强力切削0.6 10 主电动机满功率条件下切削一般切削0.8 30 粗加工精加工切削1 50 精加工快速进给15 10 空载条件下工作台快速进给2.总体方案设计为了满足以上技术要求，采用以下技术方案.（1）工作台工作面尺寸（宽度×长度）确定为400mm× 1200mm.（2）工作台导轨采用滚动直线导轨.（3）对滚珠丝杠螺母副进行预紧.（4）采用伺服电动机驱动.（5）采用锥环套筒联轴器将伺服电动机与滚珠丝杠直连.设计计算1．主切削力及其切削分力计算（1）计算主切削力FZ.根 据 已 知 条 件 ， 采 用 端 面 铣 刀 在 主 轴 计 算 转 速 下 进 行 强 力 切 削 （ 铣 刀 直 径D=100mm ），主轴具有最大扭矩并能传递主电动机地全部功率，此时铣刀地切削速度为：V=60 1000Dn= 3.1410030060 1000m/s=1.57m/s若机械效率η m=0.8，则可以计算主切削力FZ：FZ=mEPv103= 0.851.57103N=2547.77N（2）...
