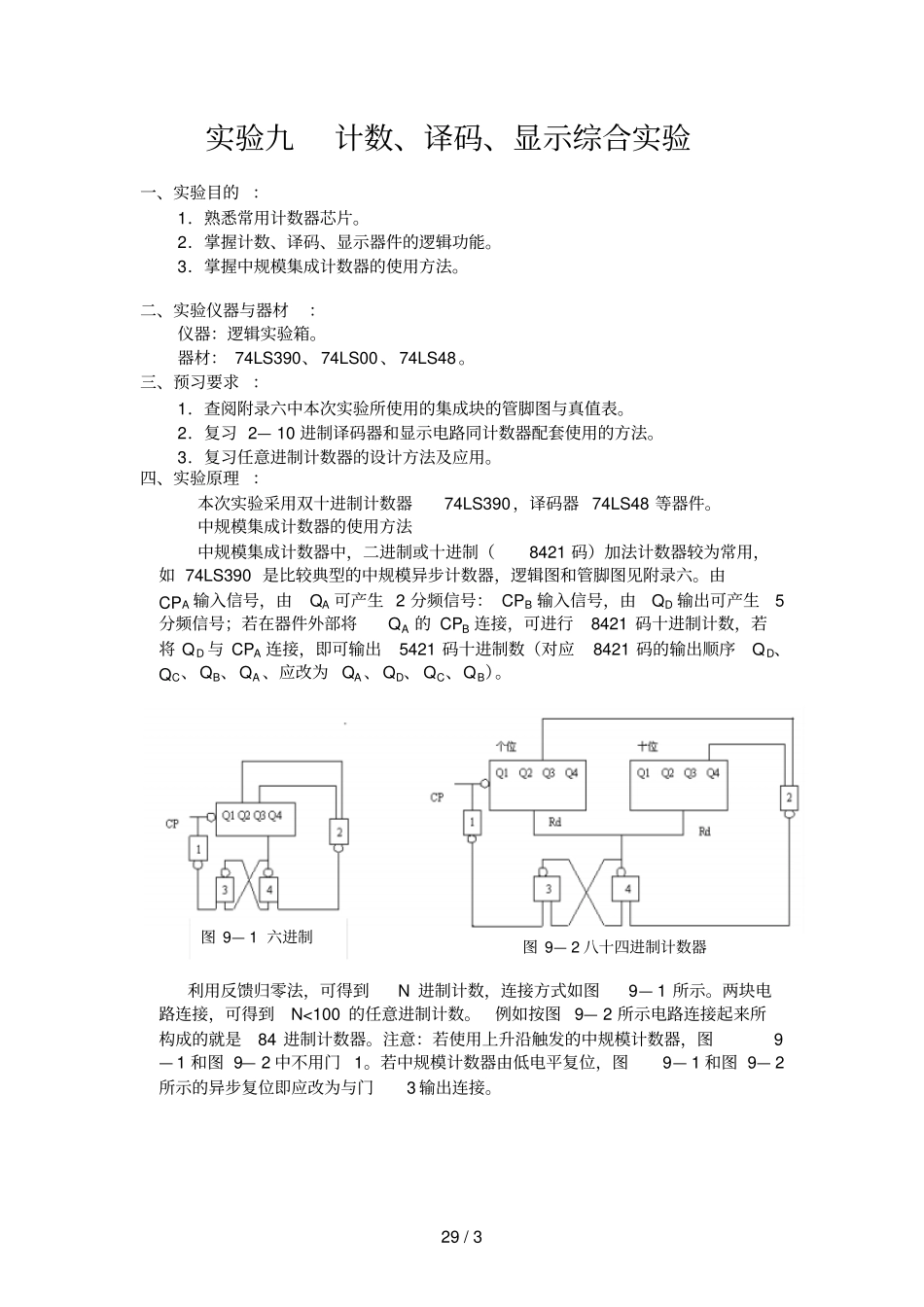

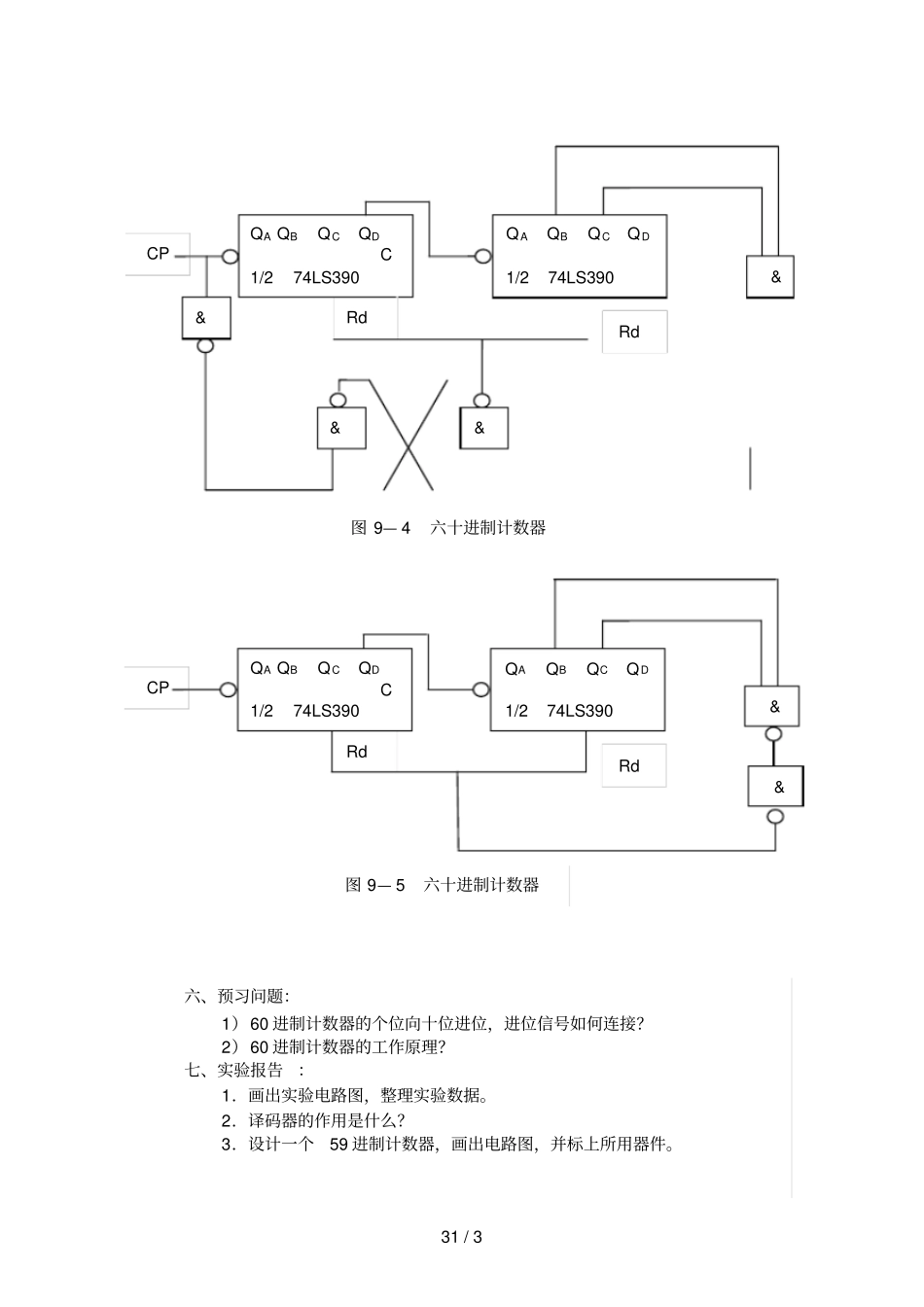

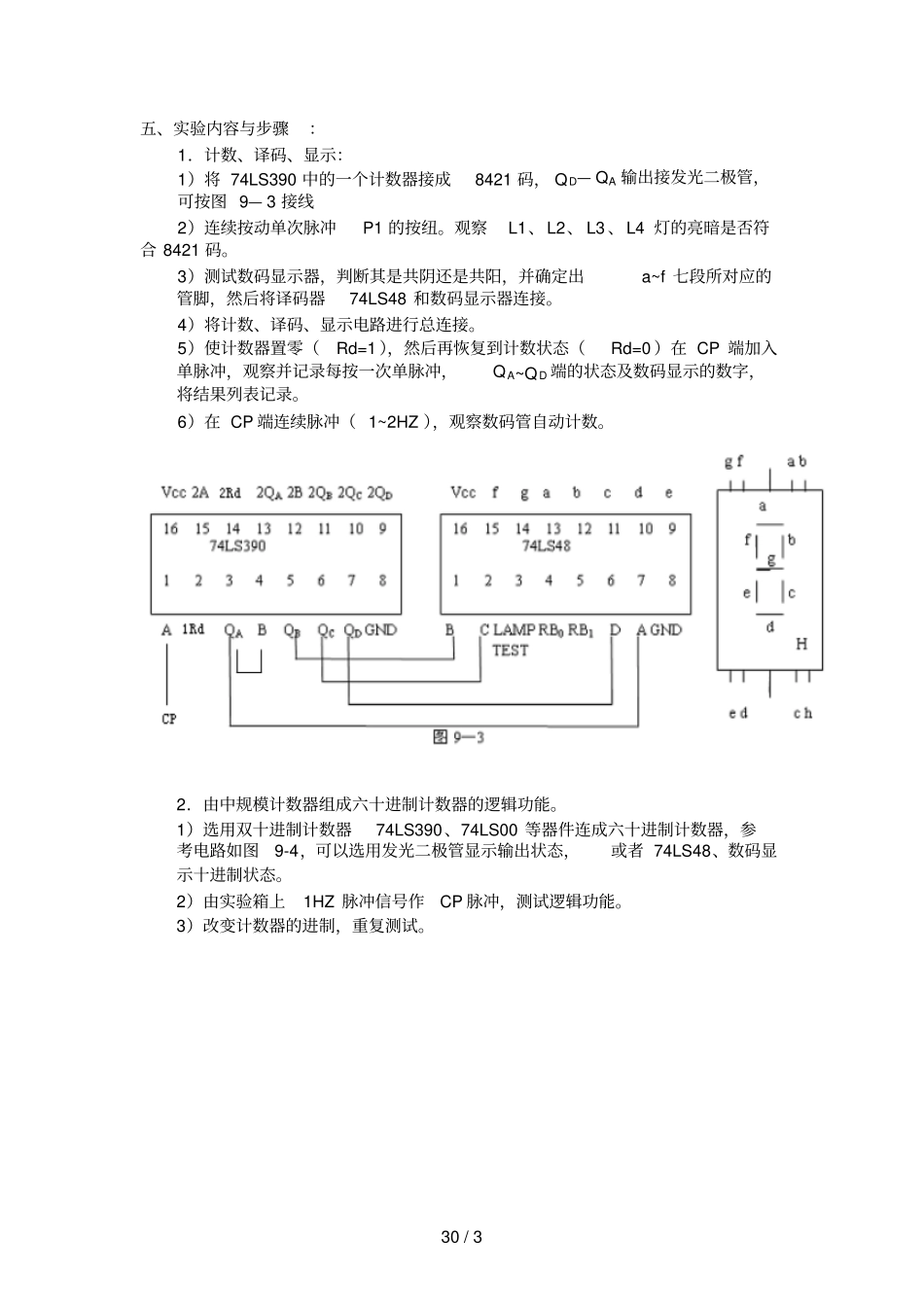

29 / 3 实验九计数、译码、显示综合实验一、实验目的 ：1．熟悉常用计数器芯片。2．掌握计数、译码、显示器件的逻辑功能。3．掌握中规模集成计数器的使用方法。二、实验仪器与器材：仪器：逻辑实验箱。器材： 74LS390、74LS00 、74LS48 。三、预习要求 ：1．查阅附录六中本次实验所使用的集成块的管脚图与真值表。2．复习 2— 10 进制译码器和显示电路同计数器配套使用的方法。3．复习任意进制计数器的设计方法及应用。四、实验原理 ：本次实验采用双十进制计数器74LS390，译码器 74LS48 等器件。中规模集成计数器的使用方法中规模集成计数器中，二进制或十进制（8421 码）加法计数器较为常用，如 74LS390 是比较典型的中规模异步计数器，逻辑图和管脚图见附录六。由CPA 输入信号，由QA 可产生 2 分频信号： CPB 输入信号，由QD 输出可产生5分频信号；若在器件外部将QA 的 CPB 连接，可进行8421 码十进制计数，若将 QD 与 CPA 连接，即可输出5421 码十进制数（对应8421 码的输出顺序QD、QC、QB、QA 、应改为 QA 、QD、 QC、QB）。图 9— 2 八十四进制计数器利用反馈归零法，可得到N 进制计数，连接方式如图9— 1 所示。两块电路连接，可得到N<100 的任意进制计数。例如按图 9— 2 所示电路连接起来所构成的就是84 进制计数器。注意：若使用上升沿触发的中规模计数器，图9— 1 和图 9— 2 中不用门 1。若中规模计数器由低电平复位，图9— 1 和图 9— 2所示的异步复位即应改为与门3 输出连接。图 9— 1 六进制30 / 3 五、实验内容与步骤：1．计数、译码、显示：1）将 74LS390 中的一个计数器接成8421 码， QD— QA 输出接发光二极管，可按图 9— 3 接线2）连续按动单次脉冲P1 的按纽。观察L1、L2、 L3 、L4 灯的亮暗是否符合 8421 码。3）测试数码显示器，判断其是共阴还是共阳，并确定出a~f 七段所对应的管脚，然后将译码器74LS48 和数码显示器连接。4）将计数、译码、显示电路进行总连接。5）使计数器置零（Rd=1 ），然后再恢复到计数状态（Rd=0 ）在 CP 端加入单脉冲，观察并记录每按一次单脉冲，QA~Q D 端的状态及数码显示的数字，将结果列表记录。6）在 CP 端连续脉冲（ 1~2HZ ），观察数码管自动计数。2．由中规模计数器组成六十进制计数器的逻辑功能。1）选用双十进制计数器74LS390、74LS00 等器件连成六十进制计数器，参考电路如图9-4，可以...
