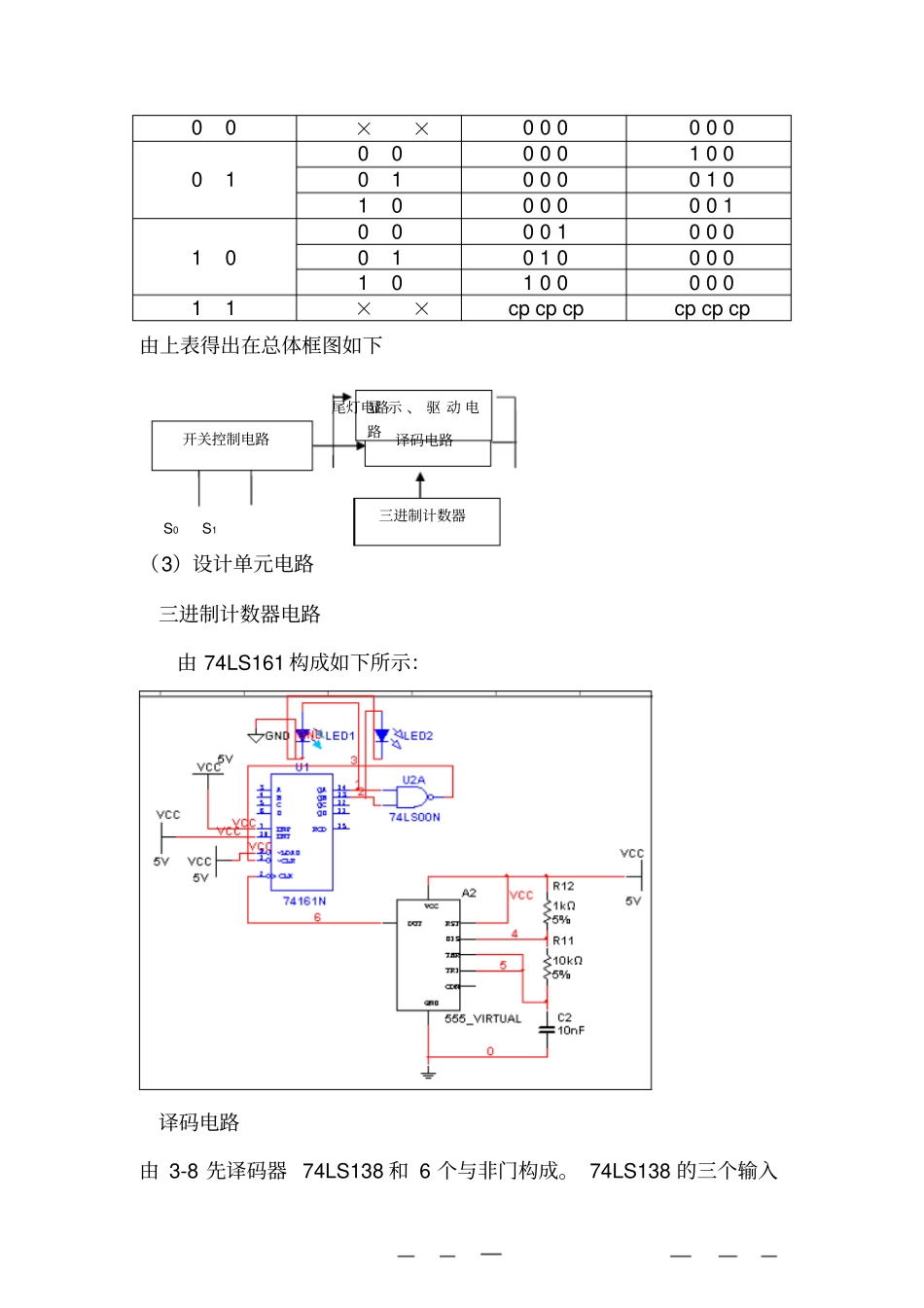

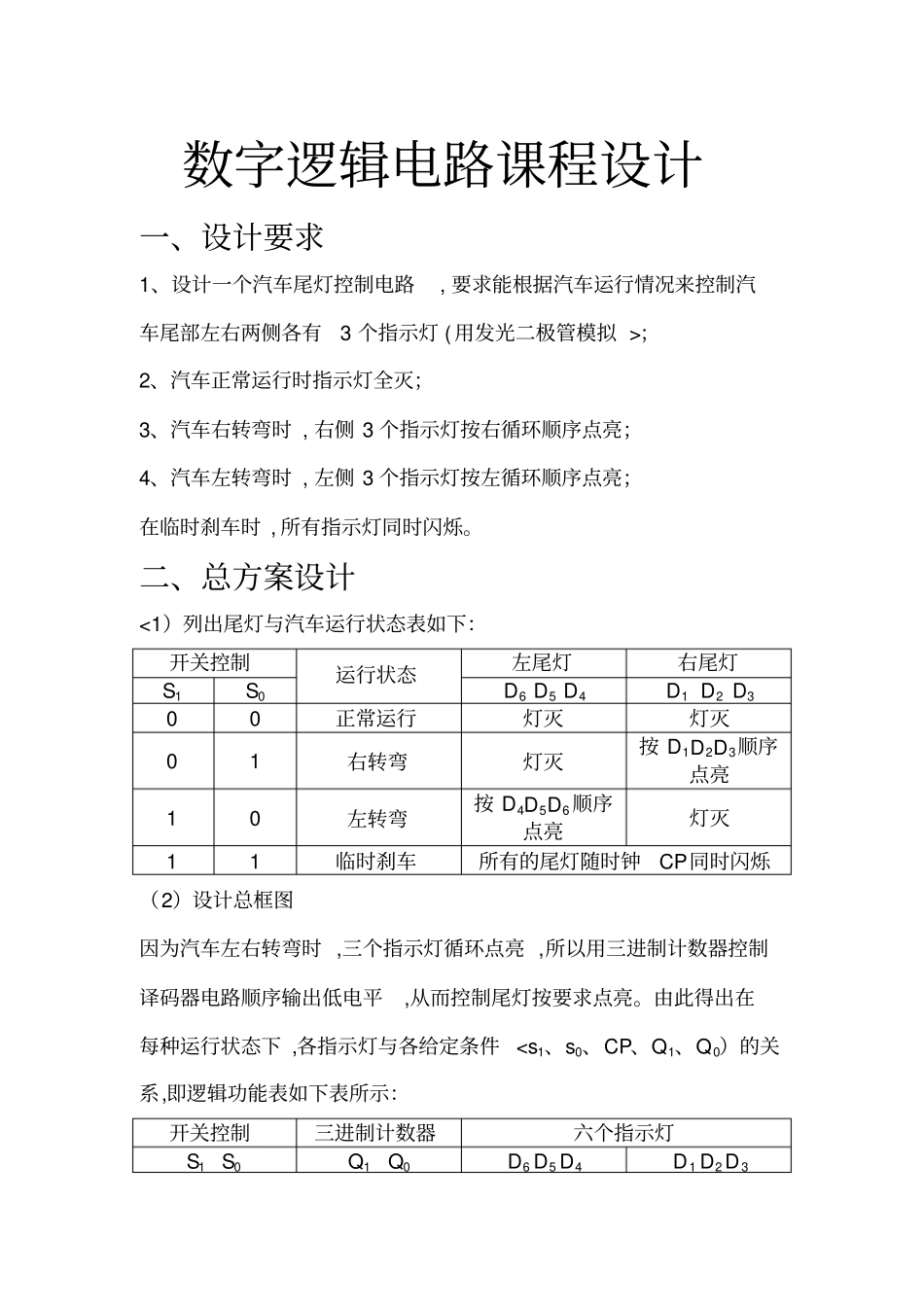

数字逻辑电路课程设计一、设计要求1、设计一个汽车尾灯控制电路, 要求能根据汽车运行情况来控制汽车尾部左右两侧各有3 个指示灯 (用发光二极管模拟 >;2、汽车正常运行时指示灯全灭;3、汽车右转弯时 , 右侧 3 个指示灯按右循环顺序点亮;4、汽车左转弯时 , 左侧 3 个指示灯按左循环顺序点亮;在临时刹车时 , 所有指示灯同时闪烁。二、总方案设计<1)列出尾灯与汽车运行状态表如下:开关控制运行状态左尾灯右尾灯S1S0D6 D5 D4D1 D2 D30 0 正常运行灯灭灯灭0 1 右转弯灯灭按 D1D2D3顺序点亮1 0 左转弯按 D4D5D6顺序点亮灯灭1 1 临时刹车所有的尾灯随时钟CP同时闪烁(2)设计总框图因为汽车左右转弯时 ,三个指示灯循环点亮 ,所以用三进制计数器控制译码器电路顺序输出低电平,从而控制尾灯按要求点亮。由此得出在每种运行状态下 ,各指示灯与各给定条件
