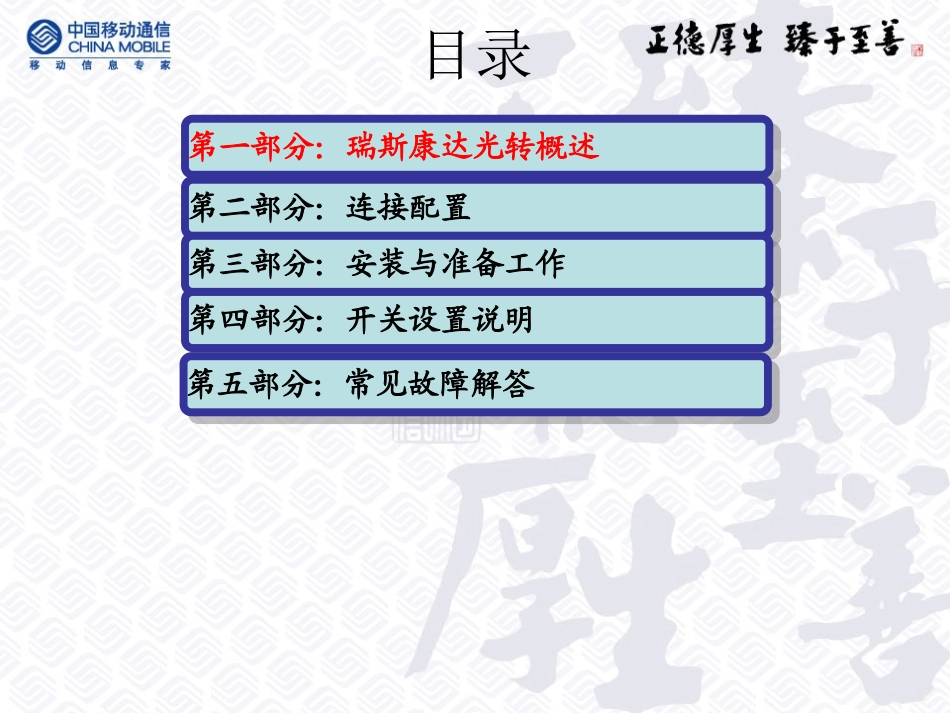

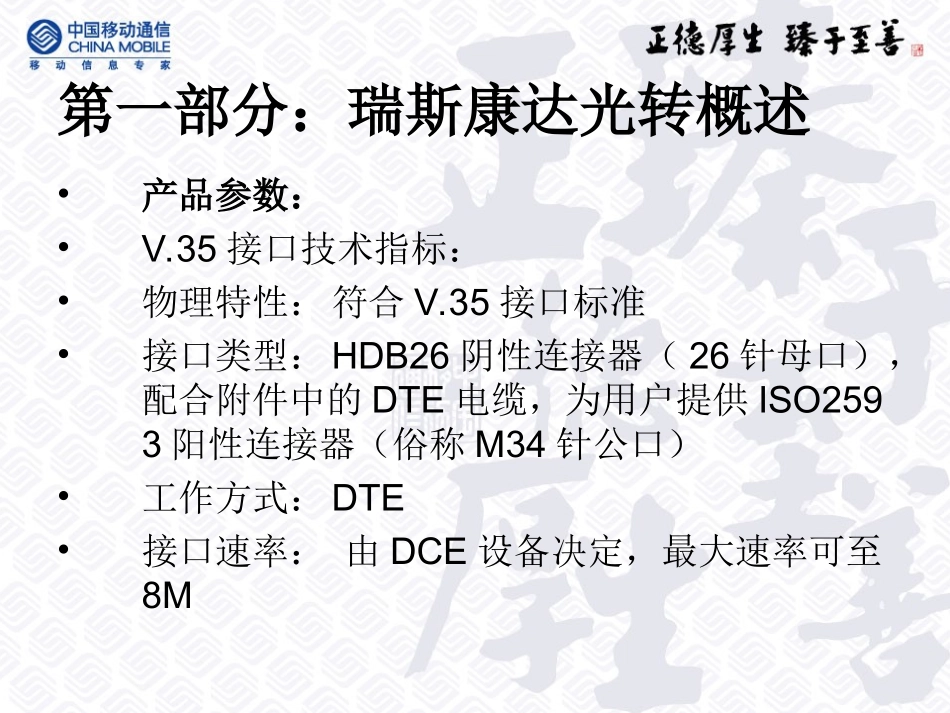

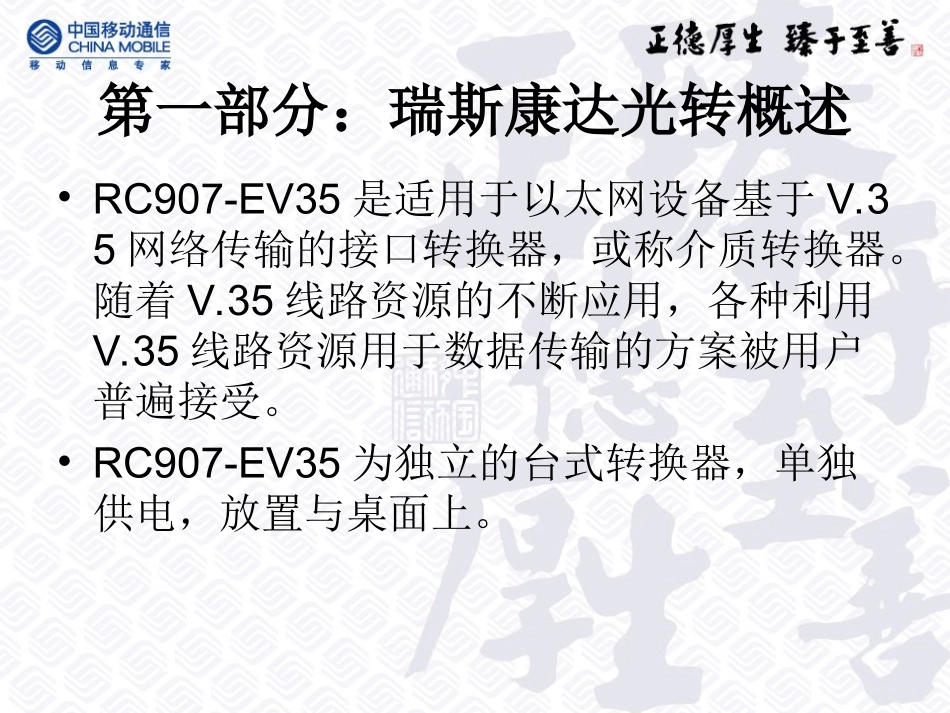

目录第一部分：瑞斯康达光转概述第一部分：瑞斯康达光转概述第二部分：连接配置第二部分：连接配置第三部分：安装与准备工作第三部分：安装与准备工作第四部分：开关设置说明第四部分：开关设置说明第五部分：常见故障解答第五部分：常见故障解答第一部分：瑞斯康达光转概述•RC907-EV35是适用于以太网设备基于V.35网络传输的接口转换器，或称介质转换器。随着V.35线路资源的不断应用，各种利用V.35线路资源用于数据传输的方案被用户普遍接受。•RC907-EV35为独立的台式转换器，单独供电，放置与桌面上。第一部分：瑞斯康达光转概述•产品参数：•V.35接口技术指标：•物理特性：符合V.35接口标准•接口类型：HDB26阴性连接器（26针母口），配合附件中的DTE电缆，为用户提供ISO2593阳性连接器（俗称M34针公口）•工作方式：DTE•接口速率：由DCE设备决定，最大速率可至8M第一部分：瑞斯康达光转概述•以太网接口技术指标：•接口类型：RJ-45接口，可使用五类/超五类网线，最大传输100米•接口速率：10M•双工方式：全/半双工方式自适应•符合标准：IEEE802.3•其他能力：•支持V.35信号丢失告警故障上报交换机的功能•支持IEEE802.3dSpanningTree、IEEE802.1qVLAN•支持最大以太网数据帧长1595字节•支持全双工方式下IEEE802.3x流量控制•支持半双工方式下backpressure流量控制•内置1K个MAC地址列表，具有地址过滤功能，提高V.35链路的效率•内置SDRAM64Mb内存缓解数据拥挤第一部分：瑞斯康达光转概述•设备前面板及指示灯意义：第一部分：瑞斯康达光转概述•其中各指示灯表示接口转换器状态如下：•电路链接灯(LNK)：常亮，电路链接正常，反之链接错误。•电路收发动作灯(ACT)：闪亮，电路有数据接收或发送。•电路全双工灯(FDX)：常亮，电路运行在全双工状态，不亮，电路运行在半双工状态。•电源指示灯(PWR)：常亮，电源工作正常，反之错误。第一部分：瑞斯康达光转概述•其中各接口定义如下：•V.35接口：•DTE：HDB26Female接口，接口定义及连线方法见后章。•以太网接口：•UTP：以太网非屏蔽双绞线接口，接口定义及连线方法见后章。目录第一部分：瑞斯康达光转概述第一部分：瑞斯康达光转概述第二部分：连接配置第二部分：连接配置第三部分：安装与准备工作第三部分：安装与准备工作第四部分：开关设置说明第四部分：开关设置说明第五部分：常见故障解答第五部分：常见故障解答第二部分：连接配置第二部分：连接配置•利用DDN专线可延长以太网数据的传输距离•对IEEE802.1q网络特性的支持，可以保证绝大多数主流产品的骨干特性，如跨交换机的VLAN、TRUNK等功能•可为金融、政府、教育等各行各业提供DDN专网。第二部分：连接配置目录第一部分：瑞斯康达光转概述第一部分：瑞斯康达光转概述第二部分：连接配置第二部分：连接配置第三部分：安装与准备工作第三部分：安装与准备工作第四部分：开关设置说明第四部分：开关设置说明第五部分：常见故障解答第五部分：常见故障解答第三部分：安装与准备工作•参照推荐的基本连接结构示意图，确定您所应用的连接结构••二、明确您所使用的V.35线路线缆与连接设备的是否匹配•如果您用于连接RC系列以太网至V.35接口转换器的V.35线路中由DCE设备组建而成，那么连接这些设备的线缆，请您使用DTE线缆。第1脚第8脚•第三部分：安装与准备工作第三部分：安装与准备工作第三部分：安装与准备工作第三部分：安装与准备工作•RC907以太网至V.35接口转换器需点对点成对使用，中间必须经过DCE设备，不能与第三方的以太网V.35接口转换器对通。•六、运行环境：•工作温度：0-45℃•工作湿度：5%~90%无冷凝s•七、电源适配要求：交流/直流可选•AC：交流220V/50Hz（输入范围165至265V）•DC：直流－48V（输入范围－36至－72V）•设备功耗：≤5W第三部分：安装与准备工作•外型尺寸：•外型尺寸：120（宽）×32（高）×157（深）单位：mm•建议用户看完下一章内容，并进行相应操作后，再接通电源。目录第一部分：瑞斯康达光转概述第一部分：瑞斯康达光转概述第二部分：连接配置第二部分：连接配置第三部分：安装与准备工作第三部分：安装与准备工...
