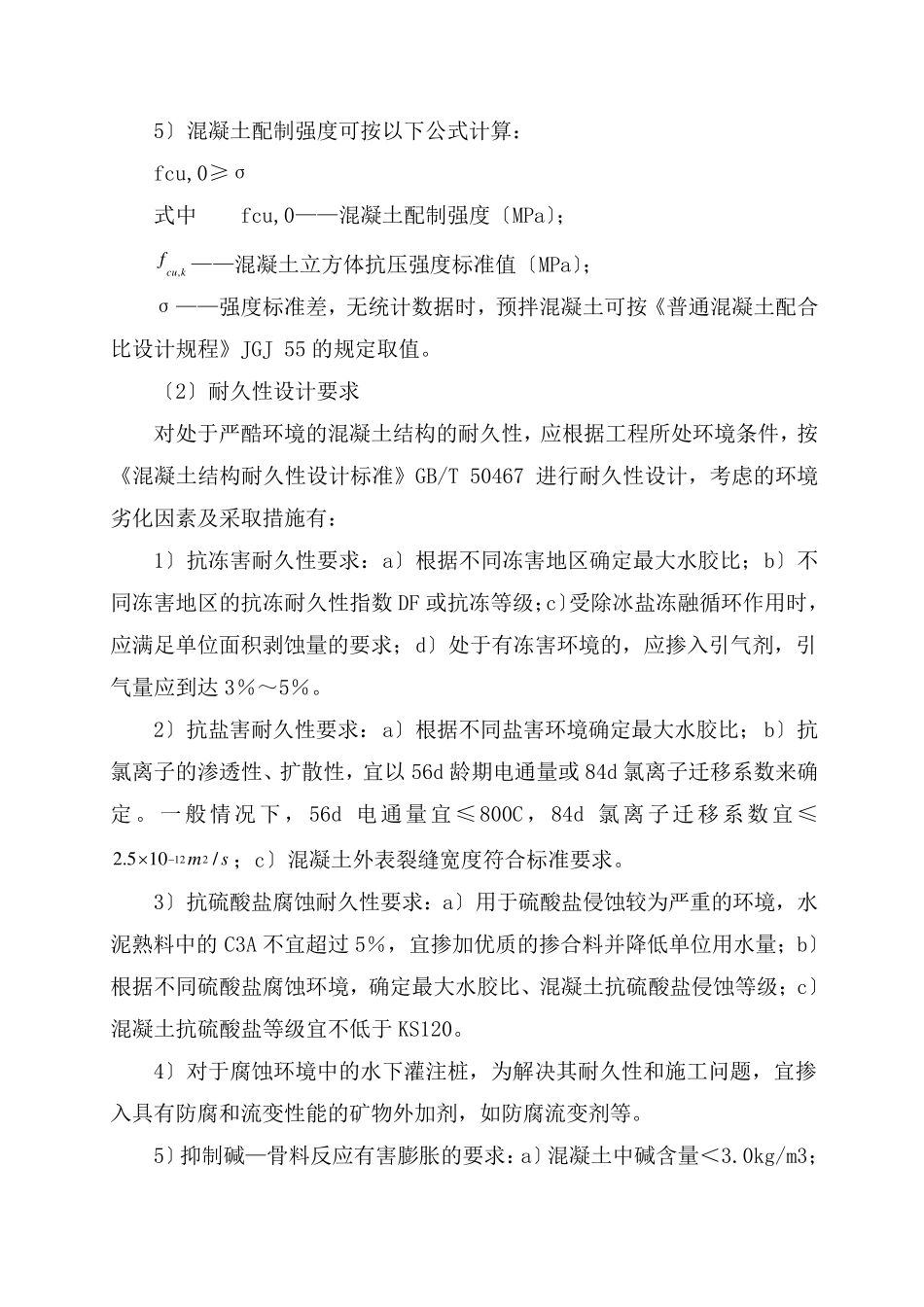

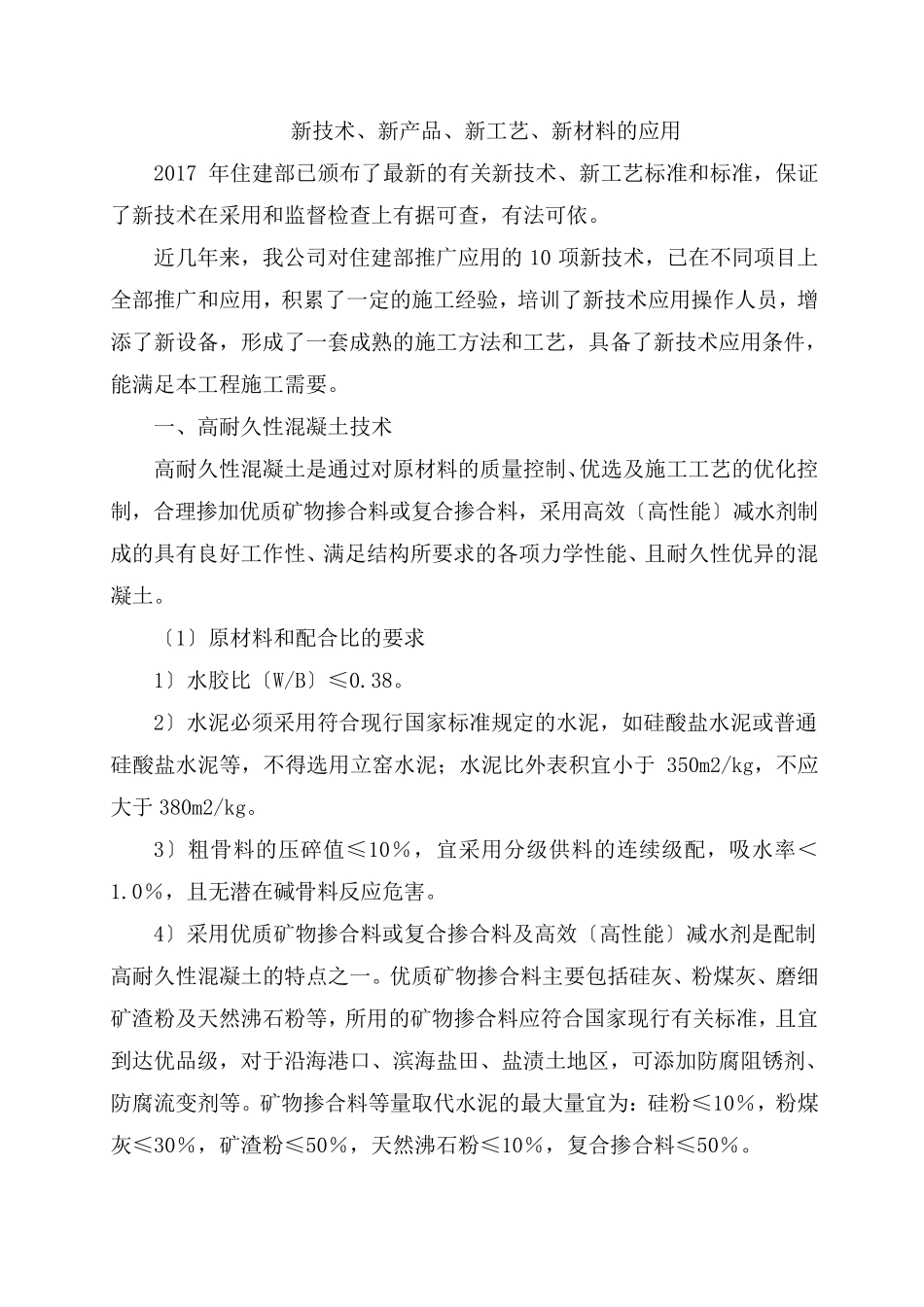

新技术、新产品、新工艺、新材料的应用 2017 年住建部已颁布了最新的有关新技术、新工艺标准和标准，保证了新技术在采用和监督检查上有据可查，有法可依。 近几年来，我公司对住建部推广应用的10 项新技术，已在不同项目上全部推广和应用，积累了一定的施工经验，培训了新技术应用操作人员，增添了新设备，形成了一套成熟的施工方法和工艺，具备了新技术应用条件，能满足本工程施工需要。 一、高耐久性混凝土技术 高耐久性混凝土是通过对原材料的质量控制、优选及施工工艺的优化控制，合理掺加优质矿物掺合料或复合掺合料，采用高效〔高性能〕减水剂制成的具有良好工作性、满足结构所要求的各项力学性能、且耐久性优异的混凝土。 〔1〕原材料和配合比的要求 1〕水胶比〔W/B〕≤0.38。 2〕水泥必须采用符合现行国家标准规定的水泥，如硅酸盐水泥或普通硅酸盐水泥等，不得选用立窑水泥；水泥比外表积宜小于350m2/kg，不应大于380m2/kg。 3〕粗骨料的压碎值≤10％，宜采用分级供料的连续级配，吸水率＜1.0％，且无潜在碱骨料反应危害。 4〕采用优质矿物掺合料或复合掺合料及高效〔高性能〕减水剂是配制高耐久性混凝土的特点之一。优质矿物掺合料主要包括硅灰、粉煤灰、磨细矿渣粉及天然沸石粉等，所用的矿物掺合料应符合国家现行有关标准，且宜到达优品级，对于沿海港口、滨海盐田、盐渍土地区，可添加防腐阻锈剂、防腐流变剂等。矿物掺合料等量取代水泥的最大量宜为：硅粉≤10％，粉煤灰≤30％，矿渣粉≤50％，天然沸石粉≤10％，复合掺合料≤50％。 5〕混凝土配制强度可按以下公式计算： fcu,0≥σ 式中 fcu,0——混凝土配制强度〔MPa〕； kcuf, ——混凝土立方体抗压强度标准值〔MPa〕； σ——强度标准差，无统计数据时，预拌混凝土可按《普通混凝土配合比设计规程》JGJ 55 的规定取值。 〔2〕耐久性设计要求 对处于严酷环境的混凝土结构的耐久性，应根据工程所处环境条件，按《混凝土结构耐久性设计标准》GB/T 50467 进行耐久性设计，考虑的环境劣化因素及采取措施有： 1〕抗冻害耐久性要求：a〕根据不同冻害地区确定最大水胶比；b〕不同冻害地区的抗冻耐久性指数DF 或抗冻等级；c〕受除冰盐冻融循环作用时，应满足单位面积剥蚀量的要求；d〕处于有冻害环境的，应掺入引气剂，引气量应到达3％～5％。 2〕抗盐害耐久性要求：a〕根据不同盐害环境确定最大水胶比；b〕抗氯离子的渗透性、扩散性，宜以56d 龄期电通量或84...
