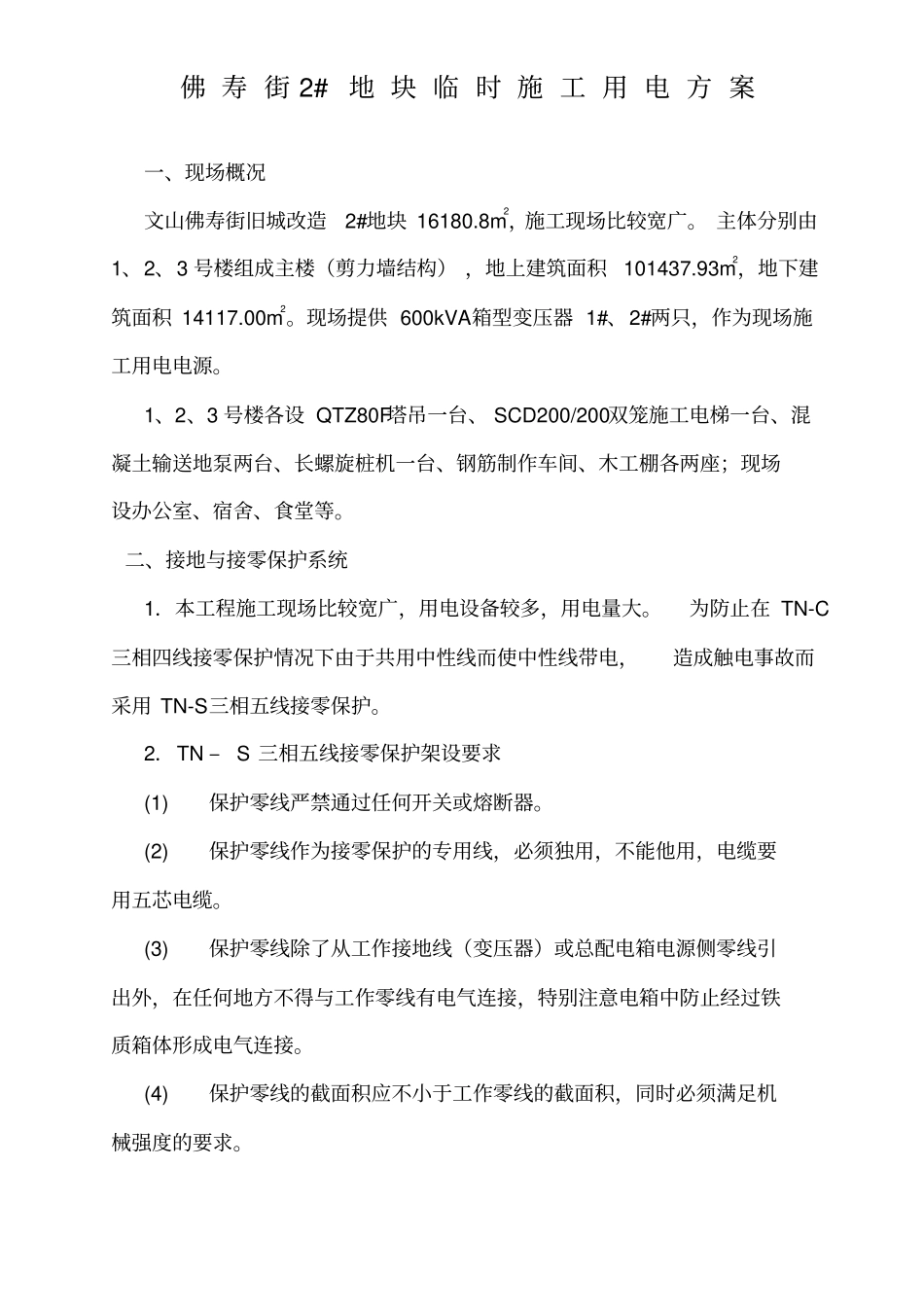

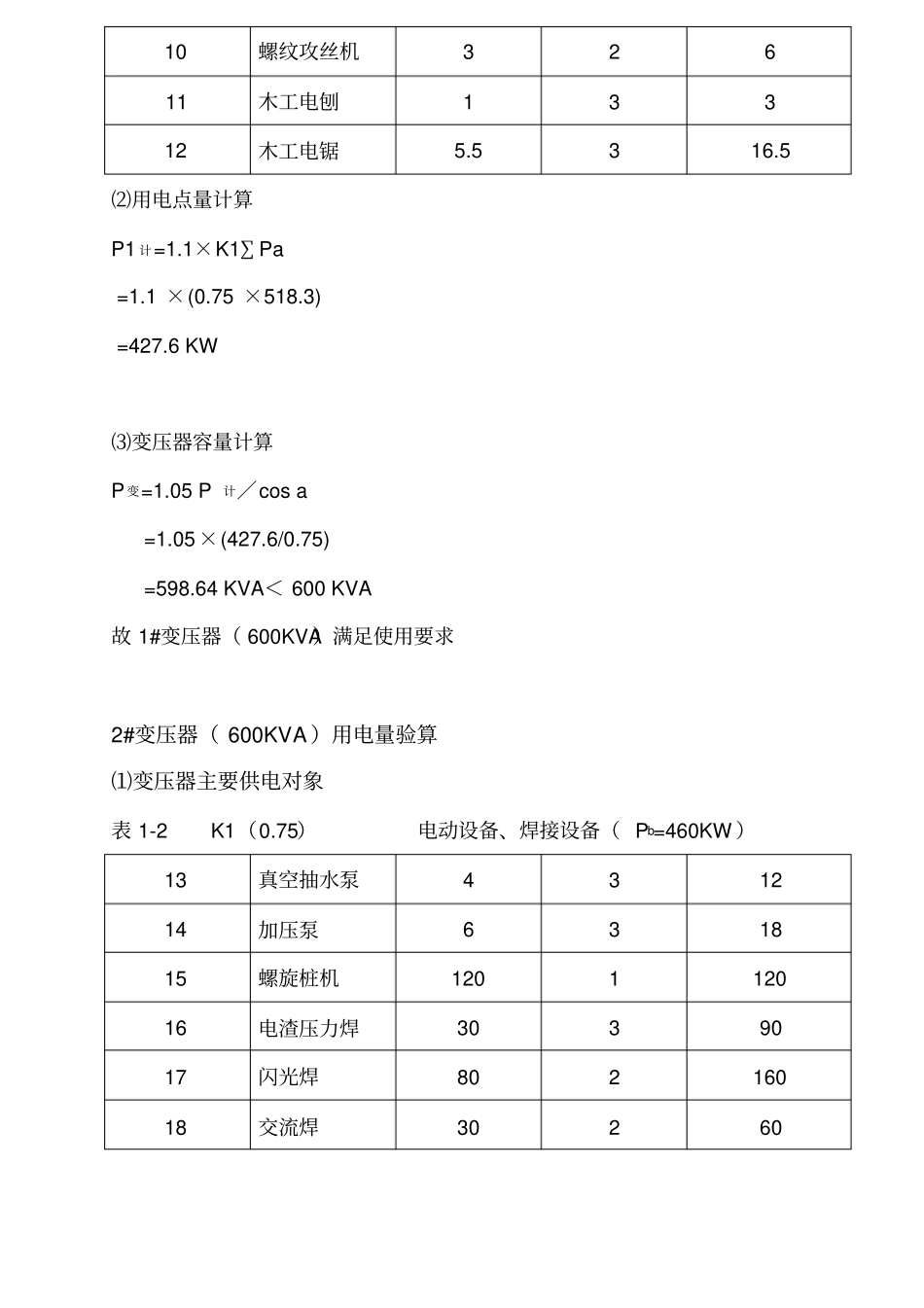

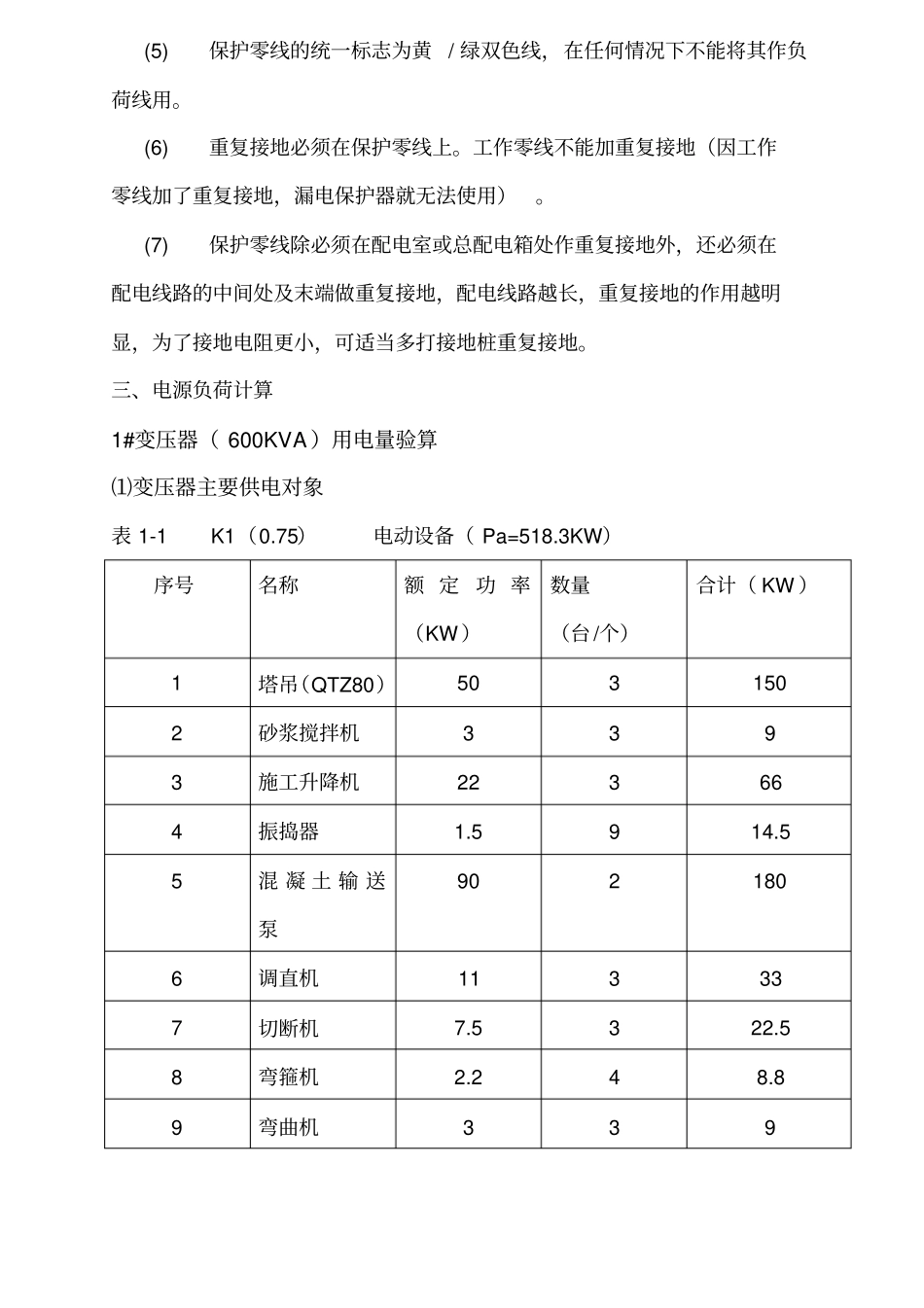

佛 寿 街 2# 地 块 临 时 施 工 用 电 方 案一、现场概况文山佛寿街旧城改造2#地块 16180.8m2，施工现场比较宽广。 主体分别由1、2、3 号楼组成主楼（剪力墙结构） ，地上建筑面积101437.93m2，地下建筑面积 14117.00m2。现场提供 600kVA箱型变压器 1#、2#两只，作为现场施工用电电源。1、2、3 号楼各设 QTZ80F塔吊一台、 SCD200/200双笼施工电梯一台、混凝土输送地泵两台、长螺旋桩机一台、钢筋制作车间、木工棚各两座；现场设办公室、宿舍、食堂等。二、接地与接零保护系统1．本工程施工现场比较宽广，用电设备较多，用电量大。为防止在 TN-C三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采用 TN-S三相五线接零保护。2．TN – S 三相五线接零保护架设要求(1)保护零线严禁通过任何开关或熔断器。(2)保护零线作为接零保护的专用线，必须独用，不能他用，电缆要用五芯电缆。(3)保护零线除了从工作接地线（变压器）或总配电箱电源侧零线引出外，在任何地方不得与工作零线有电气连接，特别注意电箱中防止经过铁质箱体形成电气连接。(4)保护零线的截面积应不小于工作零线的截面积，同时必须满足机械强度的要求。(5)保护零线的统一标志为黄/ 绿双色线，在任何情况下不能将其作负荷线用。(6)重复接地必须在保护零线上。工作零线不能加重复接地（因工作零线加了重复接地，漏电保护器就无法使用）。(7)保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处及末端做重复接地，配电线路越长，重复接地的作用越明显，为了接地电阻更小，可适当多打接地桩重复接地。三、电源负荷计算1#变压器（ 600KVA ）用电量验算⑴变压器主要供电对象表 1-1 K1（0.75）电动设备（ Pa=518.3KW）序号名称额 定功 率（KW ）数量（台/个）合计（ KW ）1 塔吊（QTZ80）50 3 150 2 砂浆搅拌机3 3 9 3 施工升降机22 3 66 4 振捣器1.5 9 14.5 5 混 凝 土 输 送泵90 2 180 6 调直机11 3 33 7 切断机7.5 3 22.5 8 弯箍机2.2 4 8.8 9 弯曲机3 3 9 10 螺纹攻丝机3 2 6 11 木工电刨1 3 3 12 木工电锯5.5 3 16.5 ⑵用电点量计算P1 计=1.1×K1∑Pa =1.1 ×(0.75 ×518.3) =427.6 KW ⑶变压器容量计算P 变=1.05 P计／cos a =1.05×(427.6/0.75) =598.64 KVA＜ 600 KVA 故 1#变压器（ 600KVA）满足使用要求2#变压器（ 600KVA ...
