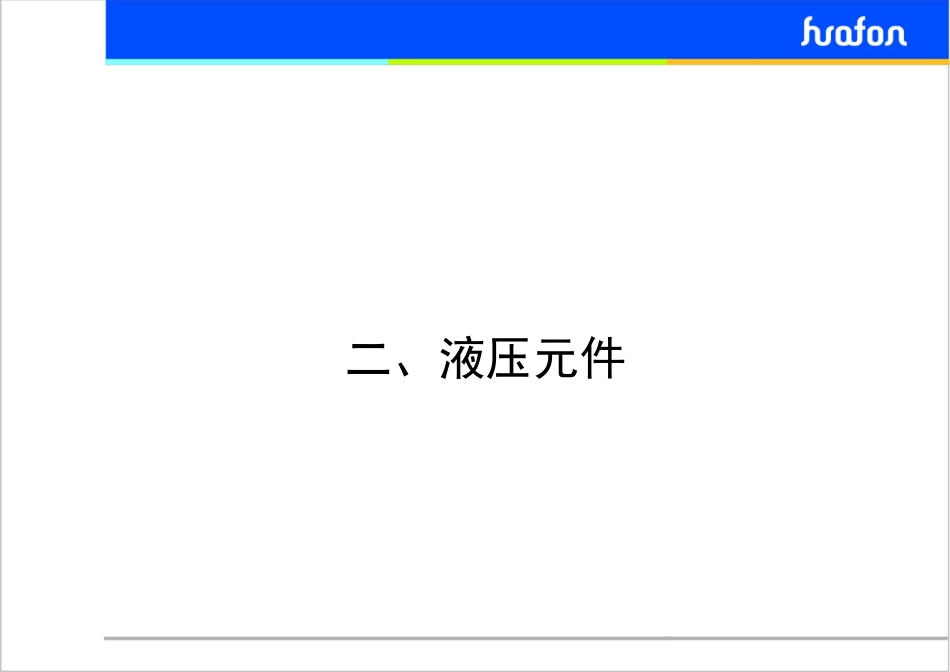

液压基础知识培训李辉李辉二、液压元件2.12.1液压泵液压泵2.1.1.液压泵概述液压泵，是液压系统的动力元件，是将输入的机械能转换为液体的压力能的能量转换装置。2.12.1液压泵液压泵1.工作原理液压泵是通过密封容积的变化完成吸油和压油的工作过程，又称为容积式液压泵。液压泵必须具有密闭容积及密闭容积的交替变化，才能吸油和压油，而且在任何时候其吸油腔和压油腔都不能互相连通液压泵工作原理1、2－单向阀3－弹簧4－缸体5－柱塞6－偏心轮2.12.1液压泵液压泵2.分类：2.12.1液压泵液压泵2.分类：2.12.1液压泵液压泵3.液压泵的图形符号2.12.1液压泵液压泵4.主要性能参数（1）液压泵的压力a.工作压力液压泵工作时，输出油液的实际压力，称为工作压力。其数值取决于负载的大小。b.额定压力泵在正常条件下，连续运转允许达到的最高压力。又称为铭牌压力。2.12.1液压泵液压泵（2）液压泵的流量a.理论流量在没有泄漏的情况下，泵单位时间内所输出油液的体积。b.实际流量泵在单位时间内实际所输出油液的体积。c.额定流量泵在额定转速和额定压力下，输出的实际流量，称为额定流量。2.12.1液压泵液压泵2.1.2齿轮泵1.齿轮泵的工作原理CB-B外啮合齿轮泵的原理2.齿轮泵的特点1）优点：（齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵。）结构简单，制造方便，造价低；重量轻，自吸性能好；对油的污染不敏感；工作可靠；允许的转速高。2）缺点：流量脉动较大；有困油现象；噪声较大；排量不可变。泄漏、困油、不平衡的径向液压力，是影响齿轮泵性能指标和寿命的三大问题。3）按齿轮的啮合形式，齿轮泵可分为：外啮合齿轮泵、内啮合齿轮泵。2.1.3叶片泵叶片泵常按照每转吸、压油次数分为：双作用和单作用两大类。单作用式转子每转一周完成吸油、压油各一次，双作用式转子每转一周完成吸油、压油各两次。双作用叶片泵常作定量泵用，单作用叶片泵常作变量泵用。1.双作用式定量叶片泵1－传动轴2－定子3－叶片4－转子b－吸油窗口c－压油窗口转子每转一转，吸油、压油各两次，所以称为双作用式叶片泵。由于该泵的吸、压油腔的布局是径向对称的，其径向液压力互相平衡，故又称为卸荷式叶片泵2.单作用式变量叶片泵1－定子2－转子3－叶片a－吸油窗口b－压油窗口转子每转一周，只完成一次吸、压油，故称单作用式叶片泵。单作用式叶片泵的转子受到不平衡的液压力，故又称为非平衡式叶片泵。其工作压力一般不高。可方便地调节定子和转子之间的偏心距的大小和方向，从而实现排量大小和排油方向的改变，故单作用式叶片泵一般作成变量泵3.特点：叶片泵具有结构紧凑、输出流量均匀、运转平稳、噪声小等优点。但自吸性和抗污染能力较差，结构复杂、造价高。叶片泵多用于中高压液压系统中1.径向柱塞泵径向柱塞泵结构较复杂，径向尺寸较大，运动件的转动惯量较大，制造和维修难度也大，故近年来逐渐被轴向柱塞泵所替代2.直轴式轴向柱塞泵3.斜轴式轴向柱塞泵2.1.5螺杆泵螺杆泵有单螺杆泵、双螺杆泵和三螺杆泵。螺杆泵是利用螺杆的回转来吸排液体的。
