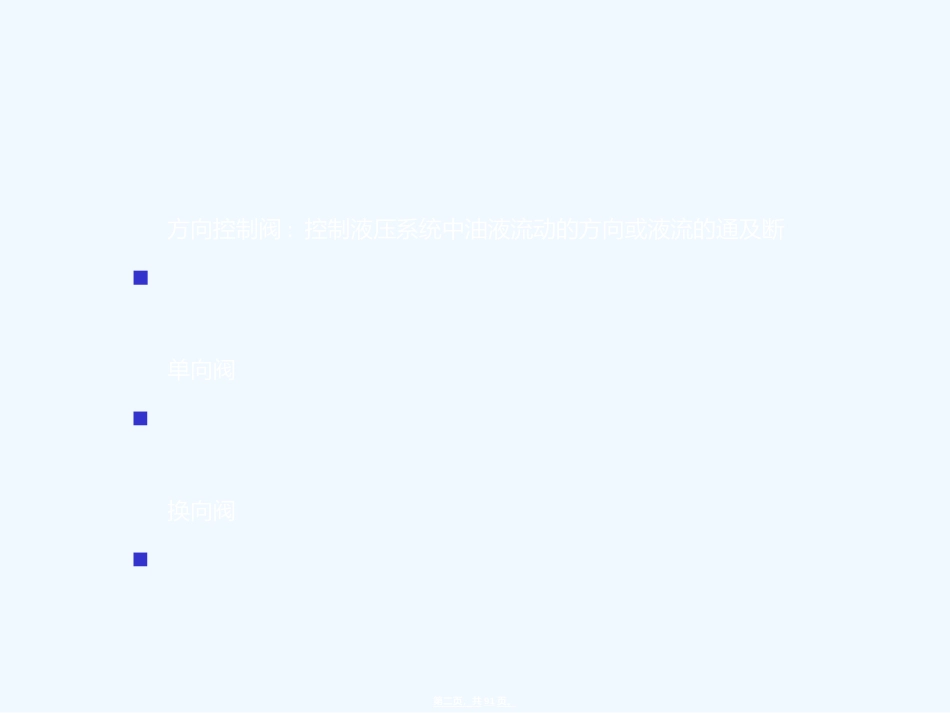

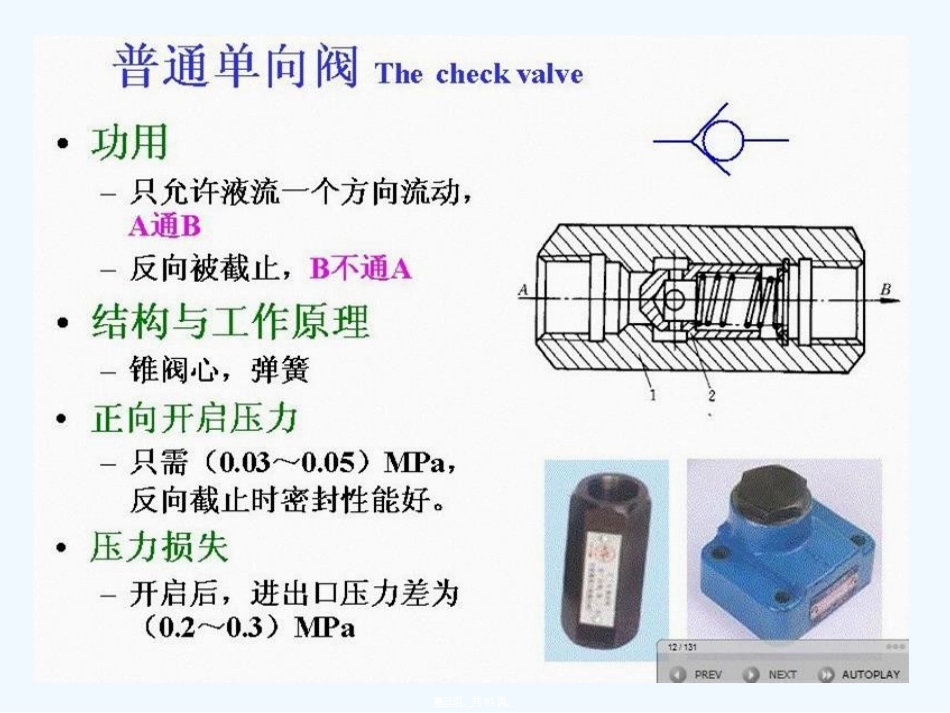

液压阀工作原理与动画液压阀工作原理与动画第一页，共91页。5.1方向控制阀方向控制阀:控制液压系统中油液流动的方向或液流的通及断单向阀换向阀第二页，共91页。第三页，共91页。第四页，共91页。第五页，共91页。第六页，共91页。第七页，共91页。双向液压锁单向阀第八页，共91页。二、换向阀工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或变换油流的方向，从而实现液压执行元件及其驱动机构的启动、停止或变换运动方向分类:按操作方式分：手动换向阀、机动换向阀（亦称行程阀）、电磁换向阀、液动换向阀和电液换向阀等按阀芯工作时在阀体中所处的位置和换向阀所控制的通路数不同分：二位二通换向阀、二位三通换向阀、二位四通换向阀、三位四通换向阀等按阀的安装方式分：管式（亦称螺纹式）换向阀、板式换向阀和法兰式换向阀等按阀的结构形式分：滑阀式换向阀、转阀式换向阀和锥阀式换向阀等第九页，共91页。第十页，共91页。第十一页，共91页。第十二页，共91页。第十三页，共91页。第十四页，共91页。换向阀的图形符号方格数即“位”数，三格即三位箭头表示两油路连通，但不表示流向。“⊥”表示油路不通。在一个方格内，箭头或“⊥”符号及方格的交点数为油路的通路数，即“通”数每个换向阀都有一个常态位（即阀芯在未受到外力作用时的位置）。在液压系统图中，换向阀的符号及油路的连接一般应画在常态位上换向阀=操纵方式+位和通路第十五页，共91页。第十六页，共91页。第十七页，共91页。第十八页，共91页。第十九页，共91页。第二十页，共91页。第二十一页，共91页。三位换向阀的中位机能中位机能：三位阀常态位(即中位)各油口的连通方式。不同的中位机能是通过改变阀芯的形式和尺寸得到的系统保压系统卸荷换向平稳性及精度启动平稳性液压缸“浮动”和在任意位置上的停止三位换向阀的非中位机能：OP型MP型第二十二页，共91页。按操纵方式分：第二十三页，共91页。第二十四页，共91页。两位三通电磁换向阀第二十五页，共91页。第二十六页，共91页。第二十七页，共91页。第二十八页，共91页。5.2压力控制阀压力控制阀：控制油液压力高低或利用压力变化实现某种动作的阀。常见的压力控制阀按功用分为溢流阀、减压阀、顺序阀、压力继电器等共同特点：利用作用于阀芯上的液体压力和弹簧力相平衡的原理进行工作溢流阀减压阀顺序阀第二十九页，共91页。第三十页，共91页。依靠系统中的压力油直接作用在阀芯上及弹簧力相平衡，以控制阀芯的启闭动作阻尼孔a的作用:减小油压的脉动，提高阀工作的平稳性弹簧的压紧力可通过调整螺帽1调整溢流阀进口处的压力基本保持为定值用于低压小流量：额定压力2.5Mpa调压范围：0.3~2.5Mpa直动型溢流阀第三十一页，共91页。第三十二页，共91页。第三十三页，共91页。第三十四页，共91页。（Y型）先导式溢流阀由先导阀和主阀两部分组成.主阀：控制主油路溢流的开口先导阀：控制主阀的开启压力调节螺母1可调节调压弹簧2的压紧力，从而调定了液压系统的压力远程遥控口C：接远程调压阀：远程调压接油箱：卸荷额定压力6.3Mpa调压范围：0.5~6.3Mpa第三十五页，共91页。第三十六页，共91页。第三十七页，共91页。第三十八页，共91页。第三十九页，共91页。第四十页，共91页。第四十一页，共91页。第四十二页，共91页。第四十三页，共91页。第四十四页，共91页。第四十五页，共91页。二、减压阀减压阀：使出口压力（二次压力）低于进口压力（一次压力）的一种压力控制阀工作原理：利用进口压力油流经缝隙时产生压力损失的原理使出口油液的压力低于进口压力，并能自动调节缝隙大小，从而保持出口压力恒定作用：用来减低液压系统中某一回路的油液压力，从而用一个油源就能同时提供两个或几个不同压力的输出；也有用在回路中串接一减压阀来保证回路压力稳定第四十六页，共91页。第四十七页，共91页。第四十八页，共91页。第四十九页，共91页。第五十页，共91页。第五十一页，共91页。第五十二页，共91页。第五十三页，共91页。三、顺序...
