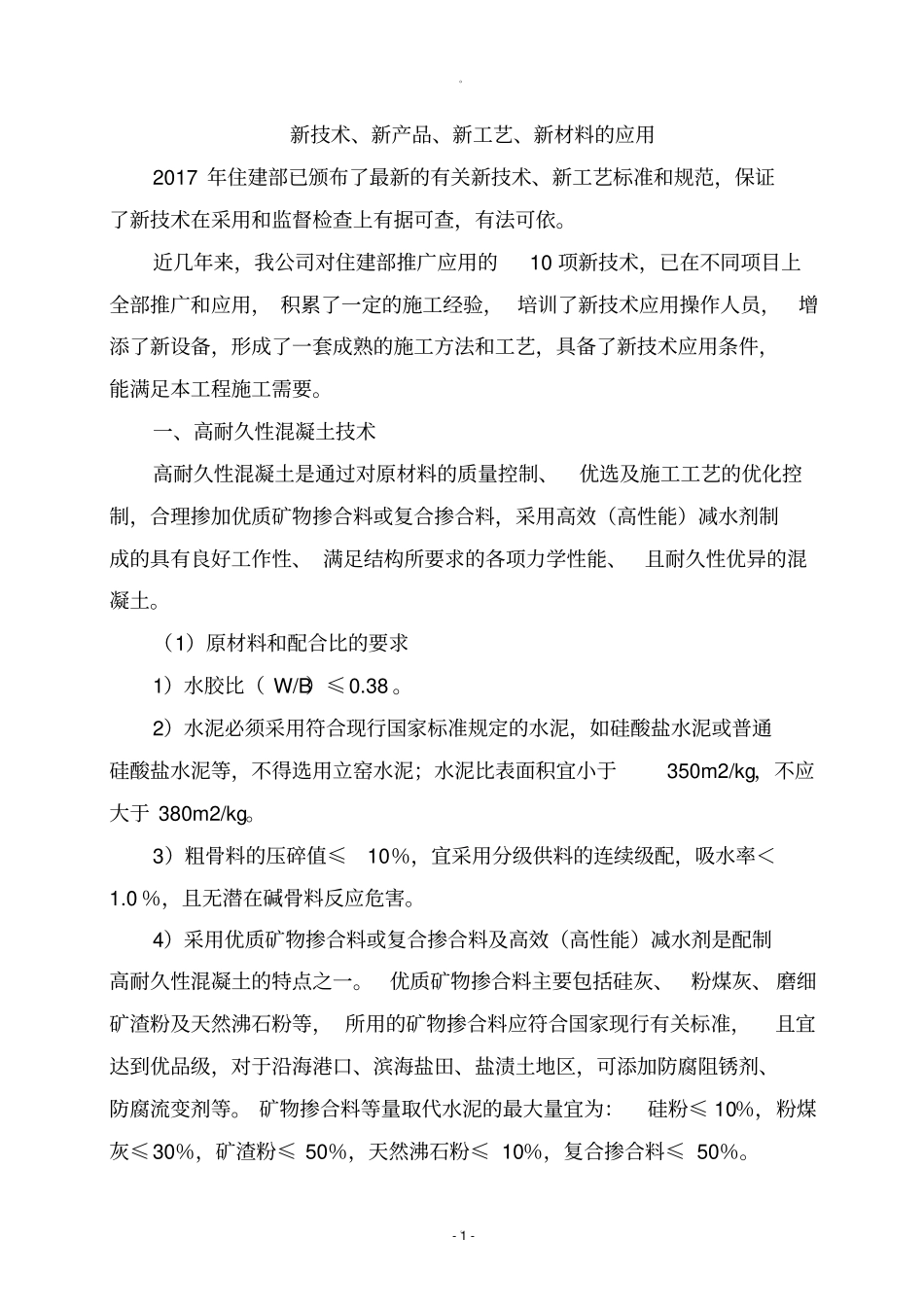

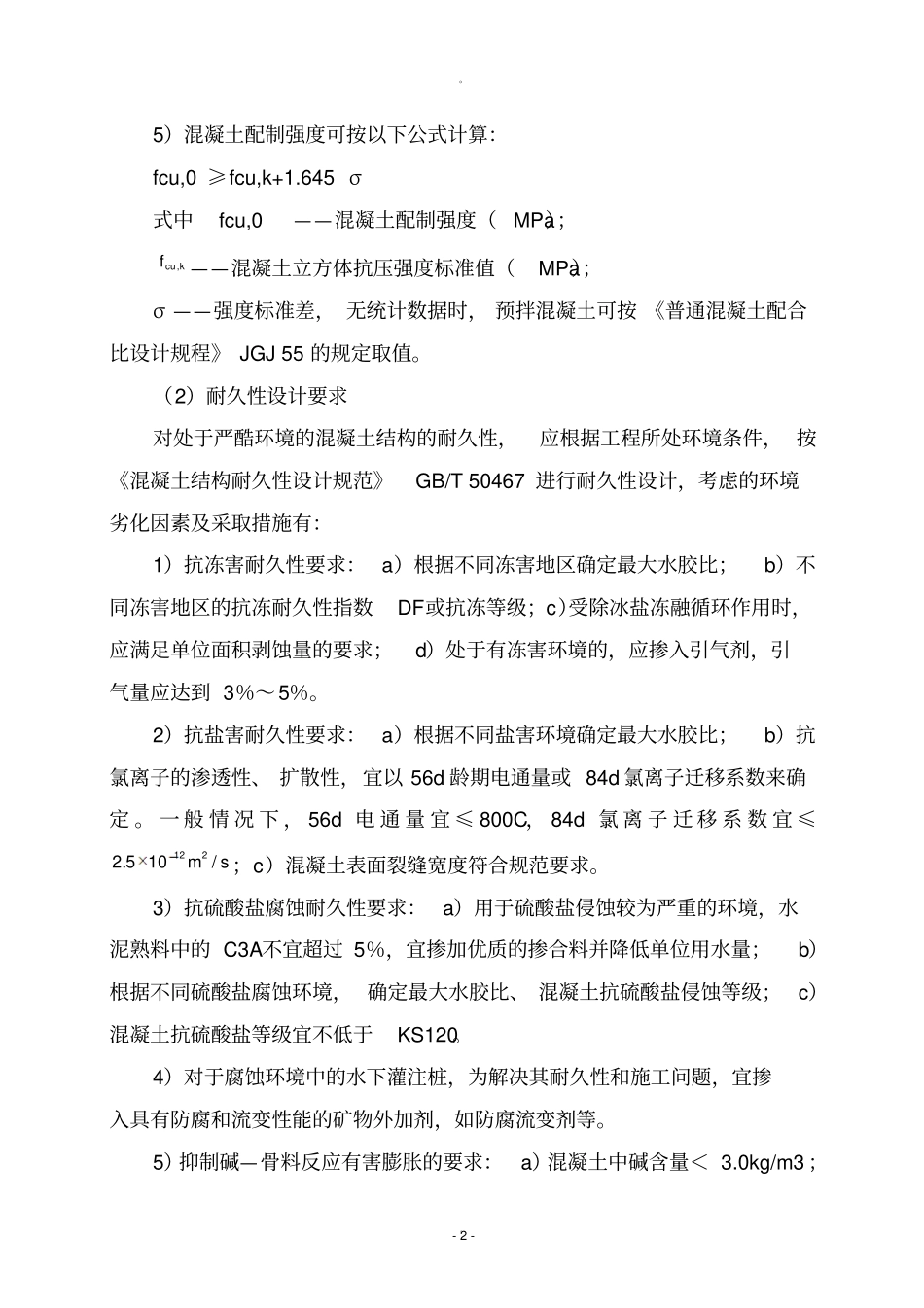

。。- 1 - 新技术、新产品、新工艺、新材料的应用2017 年住建部已颁布了最新的有关新技术、新工艺标准和规范，保证了新技术在采用和监督检查上有据可查，有法可依。近几年来，我公司对住建部推广应用的10 项新技术，已在不同项目上全部推广和应用， 积累了一定的施工经验， 培训了新技术应用操作人员，增添了新设备，形成了一套成熟的施工方法和工艺，具备了新技术应用条件，能满足本工程施工需要。一、高耐久性混凝土技术高耐久性混凝土是通过对原材料的质量控制、优选及施工工艺的优化控制，合理掺加优质矿物掺合料或复合掺合料，采用高效（高性能）减水剂制成的具有良好工作性、 满足结构所要求的各项力学性能、且耐久性优异的混凝土。（1）原材料和配合比的要求1）水胶比（ W/B）≤0.38 。2）水泥必须采用符合现行国家标准规定的水泥，如硅酸盐水泥或普通硅酸盐水泥等，不得选用立窑水泥；水泥比表面积宜小于350m2/kg，不应大于 380m2/kg。3）粗骨料的压碎值≤10％，宜采用分级供料的连续级配，吸水率＜1.0 ％，且无潜在碱骨料反应危害。4）采用优质矿物掺合料或复合掺合料及高效（高性能）减水剂是配制高耐久性混凝土的特点之一。优质矿物掺合料主要包括硅灰、粉煤灰、 磨细矿渣粉及天然沸石粉等， 所用的矿物掺合料应符合国家现行有关标准，且宜达到优品级，对于沿海港口、滨海盐田、盐渍土地区，可添加防腐阻锈剂、防腐流变剂等。 矿物掺合料等量取代水泥的最大量宜为：硅粉≤ 10％，粉煤灰≤30％，矿渣粉≤ 50％，天然沸石粉≤ 10％，复合掺合料≤ 50％。。。- 2 - 5）混凝土配制强度可按以下公式计算：fcu,0 ≥fcu,k+1.645 σ式中 fcu,0——混凝土配制强度（MPa）；kcuf, ——混凝土立方体抗压强度标准值（MPa）；σ ——强度标准差， 无统计数据时， 预拌混凝土可按 《普通混凝土配合比设计规程》 JGJ 55 的规定取值。（2）耐久性设计要求对处于严酷环境的混凝土结构的耐久性，应根据工程所处环境条件， 按《混凝土结构耐久性设计规范》GB/T 50467 进行耐久性设计，考虑的环境劣化因素及采取措施有：1）抗冻害耐久性要求： a）根据不同冻害地区确定最大水胶比；b）不同冻害地区的抗冻耐久性指数DF或抗冻等级；c）受除冰盐冻融循环作用时，应满足单位面积剥蚀量的要求；d）处于有冻害环境的，应掺入引气剂，引气量应达到 3％～5％。2）抗盐害耐久性要求： a）根据不同盐害环境确定最大水胶比；b）...
