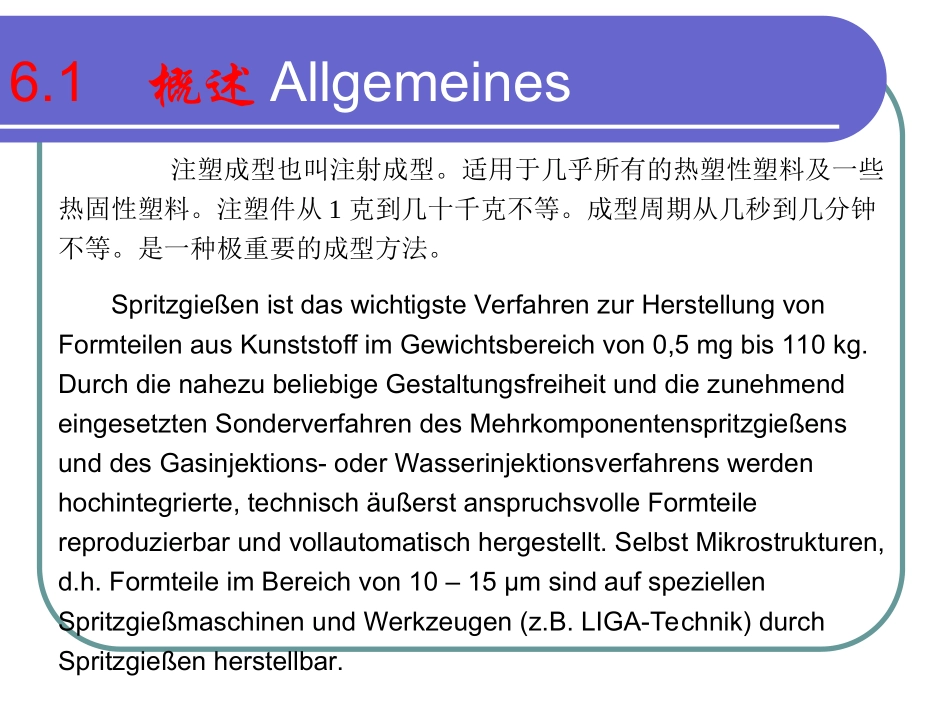

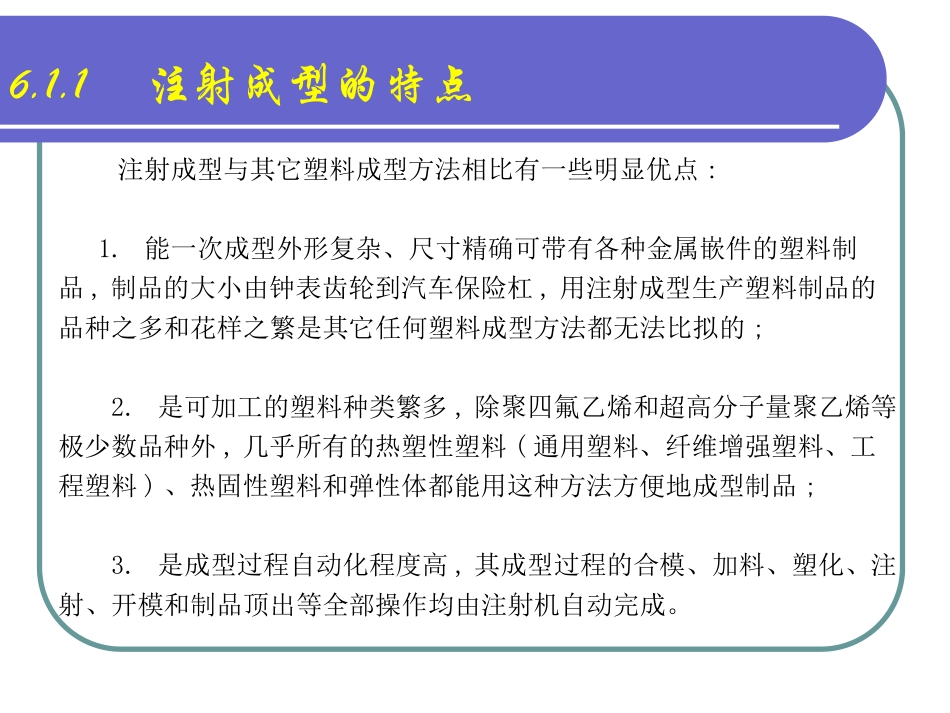

第六章注射成型Spritzgieen注塑成型也叫注射成型。适用于几乎所有的热塑性塑料及一些热固性塑料。注塑件从1克到几十千克不等。成型周期从几秒到几分钟不等。是一种极重要的成型方法。SpritzgießenistdaswichtigsteVerfahrenzurHerstellungvonFormteilenausKunststoffimGewichtsbereichvon0,5mgbis110kg.DurchdienahezubeliebigeGestaltungsfreiheitunddiezunehmendeingesetztenSonderverfahrendesMehrkomponentenspritzgießensunddesGasinjektions-oderWasserinjektionsverfahrenswerdenhochintegrierte,technischäußerstanspruchsvolleFormteilereproduzierbarundvollautomatischhergestellt.SelbstMikrostrukturen,d.h.FormteileimBereichvon10–15µmsindaufspeziellenSpritzgießmaschinenundWerkzeugen(z.B.LIGA-Technik)durchSpritzgießenherstellbar.6.1概述Allgemeines注射成型与其它塑料成型方法相比有一些明显优点:1.能一次成型外形复杂、尺寸精确可带有各种金属嵌件的塑料制品,制品的大小由钟表齿轮到汽车保险杠,用注射成型生产塑料制品的品种之多和花样之繁是其它任何塑料成型方法都无法比拟的;2.是可加工的塑料种类繁多,除聚四氟乙烯和超高分子量聚乙烯等极少数品种外,几乎所有的热塑性塑料(通用塑料、纤维增强塑料、工程塑料)、热固性塑料和弹性体都能用这种方法方便地成型制品;3.是成型过程自动化程度高,其成型过程的合模、加料、塑化、注射、开模和制品顶出等全部操作均由注射机自动完成。6.1.1注射成型的特点BeimSpritzgießenwirdderrieselfähigeRohstoffineinembeheiztenzylindrischenHohlraumaufgeschmolzen(plastifiziert)undalsSpritzmasseunterDruckineinentemperiertenHohlraum(Werkzeugkavität)gespritzt.NachdemAbkühlen(Erstarren)derMassewirddasSpritzgußteilentformt.注塑成型的原理：粒状或粉状塑料通过螺杆的旋转和外部的加热作用，使它受热熔化至流动状态，然后在螺杆的连续高压下，熔融塑料被压缩并向前移动，通过喷嘴射出，注入一个温度较低的闭合模具中，充满模具的塑料经冷却硬化，即可保持模具型腔所赋予的形状，开启模具，即完成一个注射周期Spritzgießzyklus。许多细部，诸如凸起部、肋、螺纹，都可以在注射模塑一步操作中成型出来。示意图1（zsjgzgc1.swf）6.1.2注射成型的原理6.1.3注塑成型的基本过程1.塑化加热塑料，使其达到熔化状态，并具有良好的塑性。要求：1）提供足够的注射量；2）温度均匀；3)不产生降解2.注射对熔融物料施加高压，使熔体充满模具型腔。3.模塑（冷却定型）熔体在模具内冷却硬化图12螺杆式注塑机的结构及注塑工艺流程示意图6.1.2注塑成型过程i:Werkzeugg:Zylindere:Schneckec:SchalterfürSchneckenhubb:Hydraulikkolbenf:Heizbänderh:Düsea:Antriebd:Trichterigecbfhadigecbfhadk:SpritzlingEinspritzphase(Füllvorgang)NachdruckphaseEntformung6.2注塑成型设备注塑成型设备由注射机和塑模两部分组成6.2.1注塑机注射机分为柱塞式和螺杆式注射机。都是由注射系统Spritzeinheit、锁模系统Schließeinheit和液压传动和电气控制系统Steuerung/Regelung三大部分组成。。注塑机的形式很多：1.按外形特征分：立式、卧式、直角式等各种，其中立式和直角式国内多用于小型注塑机（一次注射量30cm3以下）；卧式用于大、中型注塑机。图示2.传统的分类：柱塞式：（料筒内有分流梭，物料在其中间塑化）预塑化式：（柱塞式，螺杆式1948）往复螺杆式：1959年第一台问世目前主要为螺杆式注塑机，其中柱塞式注塑机已很少使用。3.按料筒的个数分：螺杆式注塑机可以有多套注塑系统，以用于多色塑料制品或多组分注塑成型。6.2.1.1注塑机的主要类型1注射量注射机的容积，称作公称注射量。公称注射量是指注射螺杆或柱塞作一次最大注射行程时，注射装置所能达到的最大物料体积。注射量的表示方法有两种一种是以PS为标准，用注射出熔融物料的重量单位(克)表示，如60克，即注射PS的注射量是60克，因为PS的相对密度近于1,注射PVC就是60×1.4=84克。另一种是用注射出熔融物料的容积（立方厘米）表示，该法与相对密度无关，...
