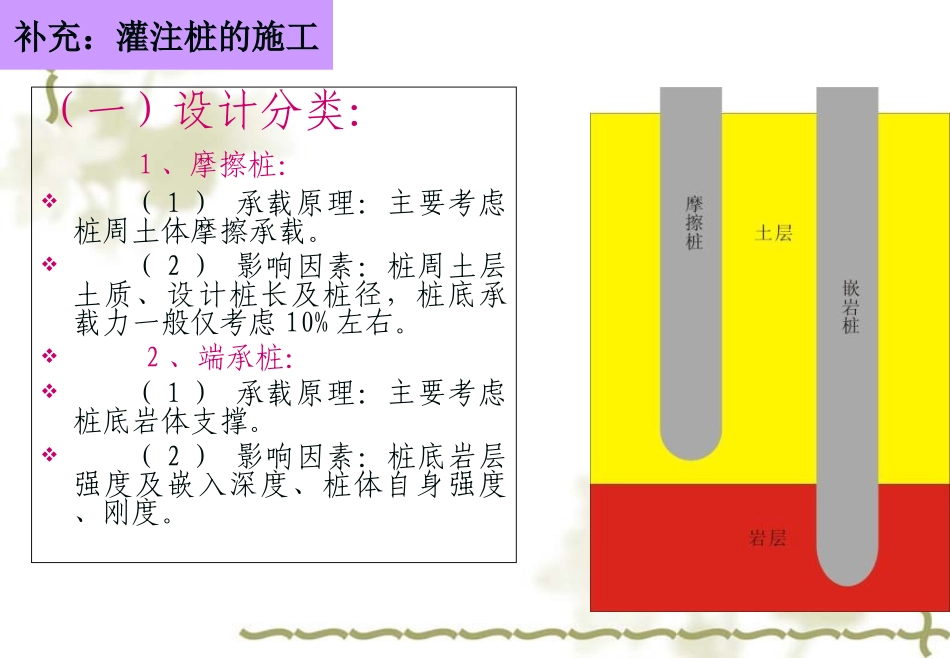

第十一章钻孔灌注桩检测ljjinmei钻孔灌注桩的检测内容钻孔灌注桩的检测内容（一）施工前的检测（原材料检验、配合比检验、施工机具检验）（二）施工工程检测（检测筑岛、检测护筒、泥浆检验、混凝土质量检验）（三）桩完整性检测（桩完整性检验、承载力检验）补充：灌注桩的施工（一）设计分类：1、摩擦桩：（1）承载原理：主要考虑桩周土体摩擦承载。（2）影响因素：桩周土层土质、设计桩长及桩径，桩底承载力一般仅考虑10%左右。2、端承桩：（1）承载原理：主要考虑桩底岩体支撑。（2）影响因素：桩底岩层强度及嵌入深度、桩体自身强度、刚度。钻孔灌注桩特点：•施工噪音和振动小。•不需大型设备，施工进度快。适应性强。•直径大，桩长，因而承载力大。•水下、地下施工，质量难以保证。钻孔灌注桩：是采用不同的钻孔方法，在土中形成一定直径的井孔到设计底标高后，将预好的钢筋笼骨架吊入井孔中，然后灌注混凝土而形成的基础。钻孔浇筑砼安放钢筋笼补充：灌注桩的施工成孔工艺：1、钻孔+泥浆护壁：（1）正循环：A、原理：钻孔过程中，钻杆内泵压水冲，泥浆外溢排出。B、特点：适合砂土地质，易护壁，但速度慢、沉渣不易清除。（2）反循环：A、原理：钻孔过程中，钻杆内泵吸泥浆排出。B、特点：适合粘土地质，速度快，便于清理沉渣，但易塌孔。2、冲抓、冲击+开挖：特点：适合有岩层桩、短桩、扩孔桩等。补充：灌注桩的施工常见缺陷：1、水下灌注：（1）断桩（全断面夹泥或夹砂）（2）局部截面夹泥或缩颈（图2）（3）集中性气孔（4）分散性泥团及“蜂窝”状缺陷（图2）（5）桩底沉渣或泥浆沉渣层过厚（6）桩头低强区（7）桩孔深度不够2、干孔灌注：（1）因地下水漏入而形成的砼层状离析，严重时成断桩（2）砼局部严重离析（3）因护筒渗漏而形成的局部夹泥或“蜂窝”状缺陷（4）桩底沉渣（图3）补充：灌注桩的施工（三）桩完整性检测桩基础检测方法：（一）直观检测主要检验桩身完整性（二）辐射能检测主要检测桩省完整性（三）静力检验主要估算单桩承载力（四）动力检测具有检验桩身完整性和单桩承载力的功能（三）桩完整性检测（三）桩完整性检测--应力波反射法应力波反射法基桩动力检测：通过对桩的应力波传播特性的测定和分析来评价桩的完整性，推算桩的承载力、桩侧和桩端岩土阻力及打桩应力的检测方法；桩身完整性：反映桩身长度和截面尺寸、桩身材料密实性和连续性的综合状况；桩身缺陷：指桩身断裂、裂缝、缩颈、夹泥、离析、蜂窝、松散等现象；低应变反射波法：在桩顶施加低能量冲击荷载，实测加速度响应时程曲线，运用一维性波动理论的时域和频域分析，对被检桩的完整性进行评价的检测方法。（三）桩完整性检测（三）桩完整性检测--应力波反射法应力波反射法二、基本原理反射波法源于应力波理论。基本原理是在桩顶进行竖向激振，弹性波沿着桩身向下传播，在桩身存在明显波阻抗界面（如桩底、断桩或严重离析等部位）或桩身截面积变化（如缩径或扩径）部位，将产生反射波。一、适用范围：1、检测桩身混凝土的完整性，判定桩身缺陷位置及影响程度；2、推定缺陷类型及桩在桩身中的位置；3、可以对桩长进行校核；4、对桩身混凝土强度等级做出估计。三、特点：便捷、价廉、便于普查检测仪器与设备检测系统包括信号采集及处理仪、传感器、激振设备和专用附件（三）桩完整性检测（三）桩完整性检测--应力波反射法应力波反射法（一）信号采集及处理仪应符合下列规定：1、数据采集装置的模－数转换器不得低于12bit，2、采样间隔宜为10-500μs，可调3、单通道采样点不少于1024点4、放大器增益大于60dB，可调，线性度良好，其频响范围应满足5HZ-5KHZ（三）桩完整性检测（三）桩完整性检测--应力波反射法应力波反射法（二）传感器的性能要求：选用电式加速度传感器或磁电式速度传感器，频响曲线的有效范围应覆盖整个测试信号的频带范围（三）根据桩型和检测目的，选择不同材料和质量的力锤，以获得所需的激振频率和能量（三）桩完整性检测（三）桩完整性检测--应力波反射法应力波反射法1、检查设备（激振设备、传感器等）是否连接完好，处...
