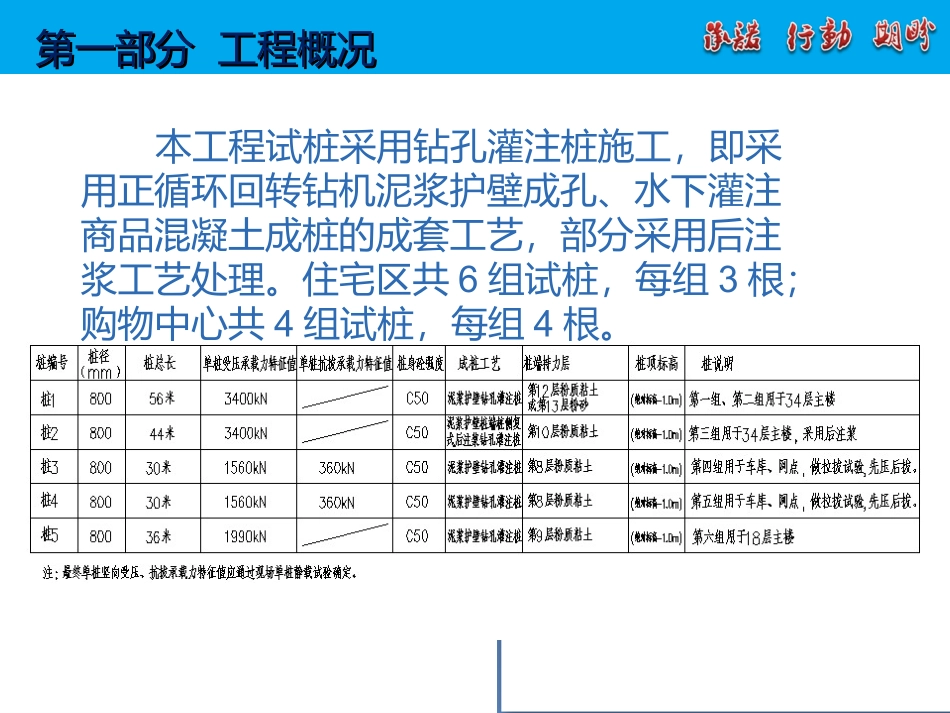

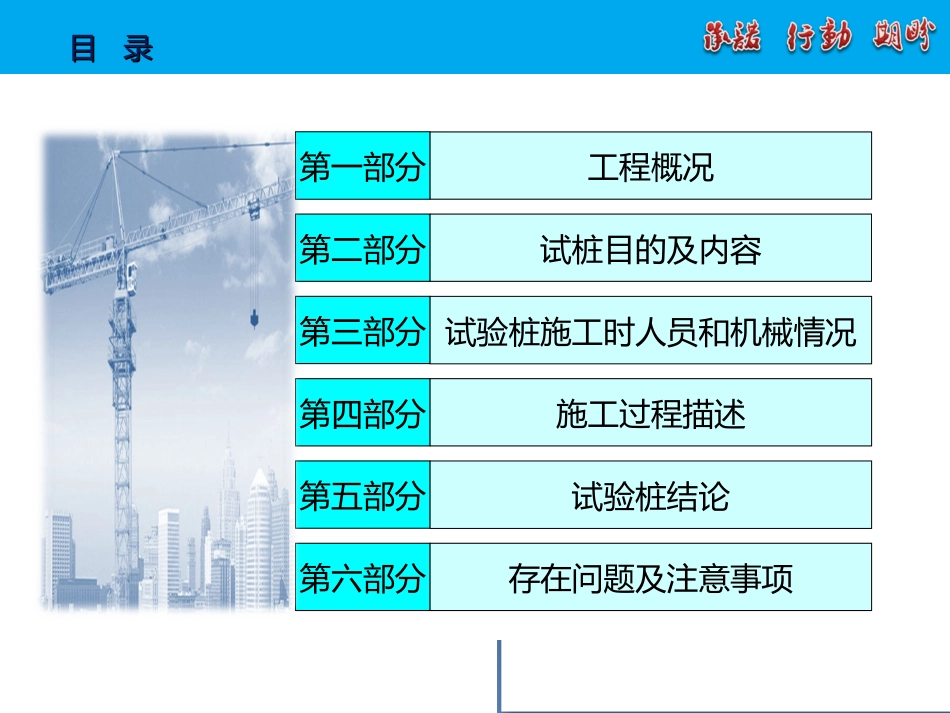

钻孔灌注桩试桩总结钻孔灌注桩试桩总结2013.8.25目录目录第一部分工程概况第二部分试桩目的及内容第三部分试验桩施工时人员和机械情况第四部分施工过程描述第五部分试验桩结论第六部分存在问题及注意事项第一部分工程概况第一部分工程概况本工程试桩采用钻孔灌注桩施工，即采用正循环回转钻机泥浆护壁成孔、水下灌注商品混凝土成桩的成套工艺，部分采用后注浆工艺处理。住宅区共6组试桩，每组3根；购物中心共4组试桩，每组4根。第二部分试桩目的及内容第二部分试桩目的及内容2.1试桩目的：（1）确定单桩设计长度内极限抗压、抗拔承载力；（2）判定灌注桩的合理注浆量及其它施工所需参数；（3）测定桩在极限荷载下的位移。（4）明确钻孔灌注桩施工作业的工艺流程、操作要点和相应的工艺参数，指导、规范下一步规模化作业施工。第二部分试桩目的及内容第二部分试桩目的及内容2.1试桩内容：检验施工设备以及施工工艺的适用性；获取钻孔时间、试桩地质情况、钢筋笼制作及安放时间、混凝土灌注时间、混凝土坍落度、混凝土配合比、封底混凝土数量、设计混凝土数量、实际灌注混凝土数量、混凝土实际和设计的比率（充盈系数）。为施工工艺的合理选择提供依据；积累现场施工组织与管理经验，磨合施工队伍与施工机械设备。第三部分试验桩施工时人员和机械情况第三部分试验桩施工时人员和机械情况3.1管理人员项目经理1名：技术质量负责人2名：现场负责人5名：安全负责人1名：材料负责人2名：试验负责人1名：测量负责人：第三部分试验桩施工时人员和机械情况第三部分试验桩施工时人员和机械情况序号工种主要职责人数1班长对该班的工作负责，并对进尺、地质情况作好记录62钻机司机操作钻机，并观察孔口稳定，对钻机负责123普工配合钻机司机进行钻机就位及日常维护、钢筋笼及钢护筒吊装、护筒埋设、导管的安装、拆卸、砼浇注364钢筋工钢筋笼制作65电焊工钢筋笼焊接、注浆管超声波管焊接、钢套筒加工123.2机械及操作人员配置序号设备名称规格型号数量技术状况1桩机DFH-300B型12良好2泥浆泵22KW12良好3电焊机X6-160A型8良好4钢筋切割机GD40A2良好5发电机200KW8良好第四部分第四部分施工过程描述施工过程描述4.1施工准备：1、组织全体人员熟悉和掌握有关的图纸设计和施工规范要求及设计变更、地质勘察报告等资料、学习试桩方案；2、接收并复核建设单位移交的高程、坐标控制点；3、到工地旁正在运行油田走访，并根据建设单位发放的现场管线图探明场地管线分布；4、经现场查看地表土土质较差，吊车、钻机、砼罐车无法通行，按专项方案修筑试桩专用道路；5、市政水未接入到场地内，试桩用水采用在场地低洼处挖坑存水的方式获得；第四部分第四部分施工过程描述施工过程描述4.1施工准备：6、场地只有一个箱变通电，无法满足整个场地的用电使用，我方采用8台200KW柴油发电机，为试桩施工提供电源；7、组织钢筋、水泥、注浆管、钢护套、钻机、吊车等材料、机械进场，提前完成钢筋原材及焊接试验、水泥复试、水下砼配合比设计工作；8、组织试桩施工人员进场，并做好进场安全文明教育、安全技术交底、技术交底工作。第四部分第四部分施工过程描述施工过程描述4.2施工方法：1、桩位放样：根据建设单位提供的坐标、高程控制点及试桩平面图，项目部测量员会同施工班组人员利用全站仪进行了桩位的测量放样，由监理单位进行了复核认可。坐标点放样后立即组织施工人员在不易破坏的位置设置十字护桩、固定并做好标记。桩位放样后查看桩位周边地质条件，确定试桩道路修筑路线、挖泥浆池、桩机安放位置处土方平整，将具备桩机就位条件的场地逐个移交给桩基施工队伍。第四部分第四部分施工过程描述施工过程描述4.2施工方法：2、护筒埋设护筒起吊后通过十字护桩使护筒中心与桩位中心置重合，同时用垂球检查护筒竖直情况，护筒定位准确后将钢护筒底部及四周用粘土填筑，并分层夯实，以保证其垂直度及防止泥浆流失。在护筒安装完毕及钻机就位后，项目部人员再次进行了复测桩位，确保了桩位的准确性。第四部分第四部分施工过程描述施工过程描述4.2施工方法：3、钻机就位及钻孔钻机使用25T汽车吊拼装，安装后严格检查底座和顶...
