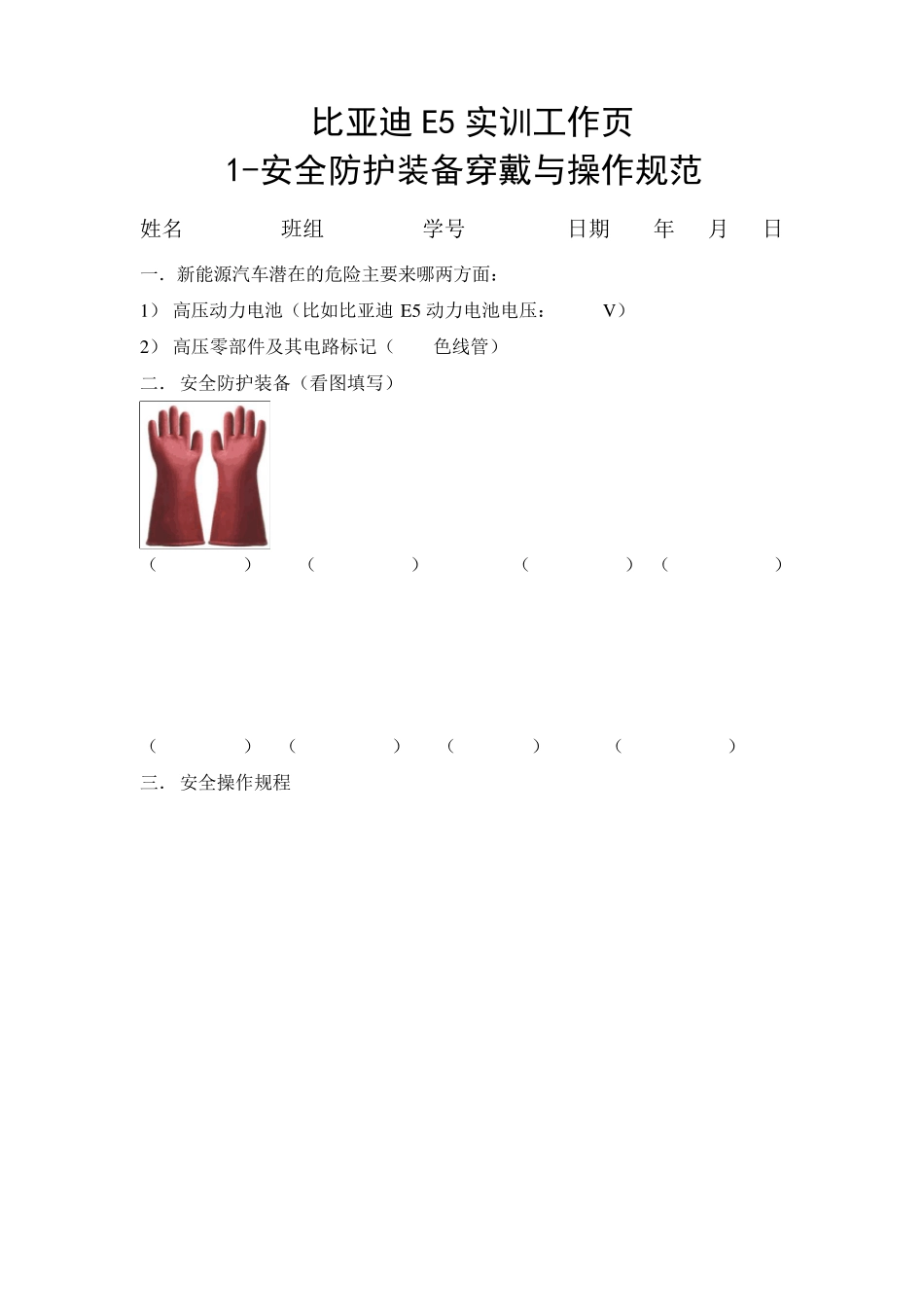

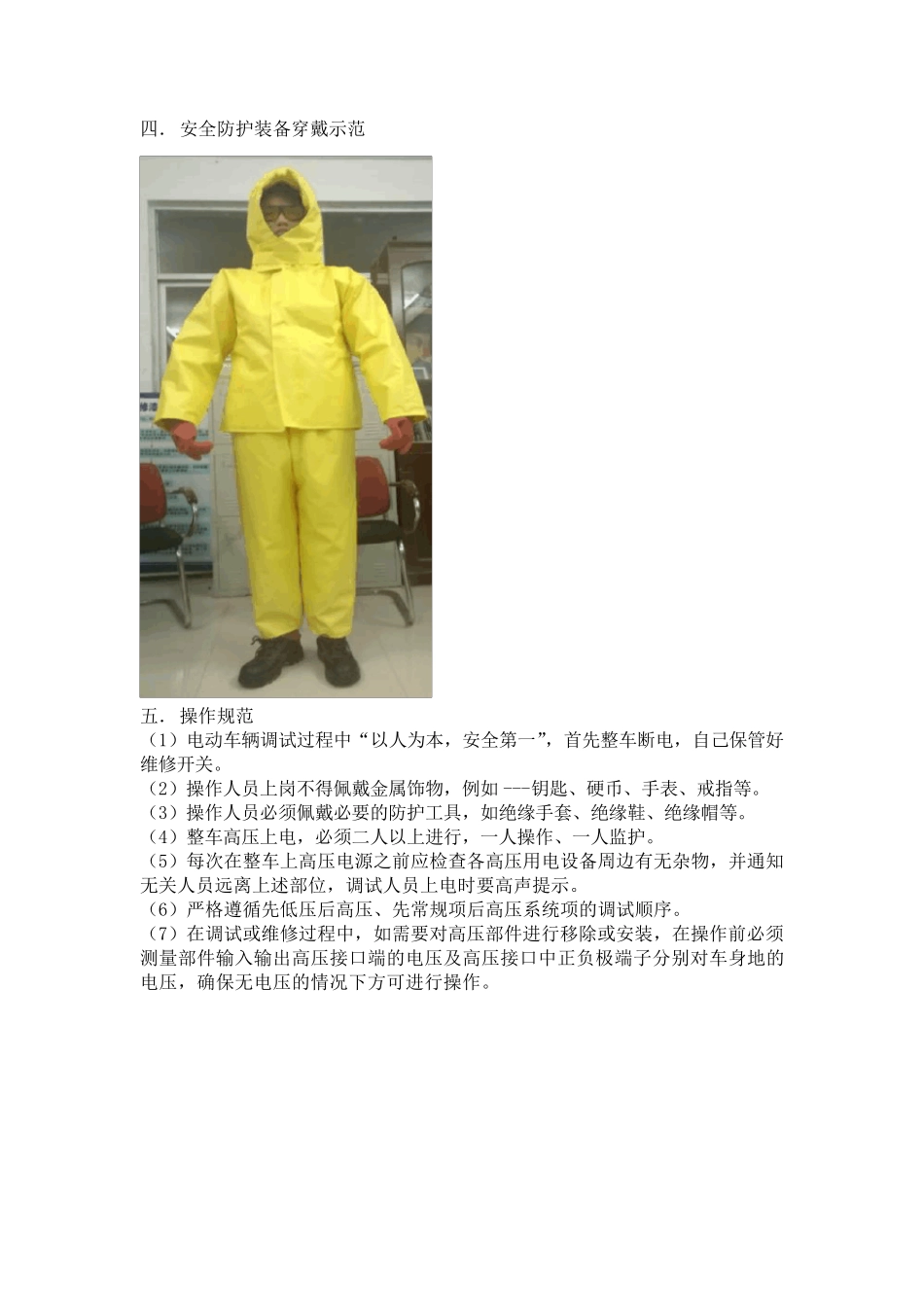

比亚迪E5 实训工作页 1-安全防护装备穿戴与操作规范 姓名 班组 学号 日期 年 月 日 一.新能源汽车潜在的危险主要来哪两方面: 1) 高压动力电池(比如比亚迪 E5 动力电池电压: V) 2) 高压零部件及其电路标记( 色线管) 二. 安全防护装备(看图填写) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) 三. 安全操作规程 四. 安全防护装备穿戴示范 五. 操作规范 (1)电动车辆调试过程中“以人为本,安全第一”,首先整车断电,自己保管好维修开关。 (2)操作人员上岗不得佩戴金属饰物,例如 ---钥匙、硬币、手表、戒指等。 (3)操作人员必须佩戴必要的防护工具,如绝缘手套、绝缘鞋、绝缘帽等。 (4)整车高压上电,必须二人以上进行,一人操作、一人监护。 (5)每次在整车上高压电源之前应检查各高压用电设备周边有无杂物,并通知无关人员远离上述部位,调试人员上电时要高声提示。 (6)严格遵循先低压后高压、先常规项后高压系统项的调试顺序。 (7)在调试或维修过程中,如需要对高压部件进行移除或安装,在操作前必须测量部件输入输出高压接口端的电压及高压接口中正负极端子分别对车身地的电压,确保无电压的情况下方可进行操作。 比亚迪E5 实训工作页 2-新能源纯电动汽车开车前的检查与标准 姓名 班组 学号 日期 年 月 日 一、比亚迪 e5 组合仪表认识 比亚迪 e5 组合仪表下图 (1)OK指示灯:启动车辆时,OK 灯亮表示启动成功,挂挡后可行车; 行车中,OK 灯亮表示车辆状态( ); 车有故障时,OK 灯熄灭,表示车辆必须进行检修。 (2) 充电连接指示灯:充电时此灯( )。 ( 3 ) 动力电池切断指示灯:当动力电池断开时,此灯( )。 ( 4 ) 动力电池过热指示灯:当动力电池温度过高时,此灯( 。 (5) 动力电池故障警告灯:当动力电池发生故障时,此灯点亮。 二、正确驾驶比亚迪 e5 钥匙使用 1- 开关 2- 开关 3- 开关 4-机械钥匙 5- 【注意】 不要将智能钥匙与放射电磁波的装置放在一起,如移动电话。 驾驶基本步骤 【注意】 智能钥匙不在车内,车辆无法启动;启动前不在制动踏板,车辆不启动。 三.开车前的检查(视检) 1. 清洁→车辆 、 。 2.补给→冷却液、各种工作介质、制动液、 。 3.安全检视→制动、转向、传动、悬挂、 、 等。 4.启动前遵循一看外部环境,二查内部显示,三 。 比亚迪...
