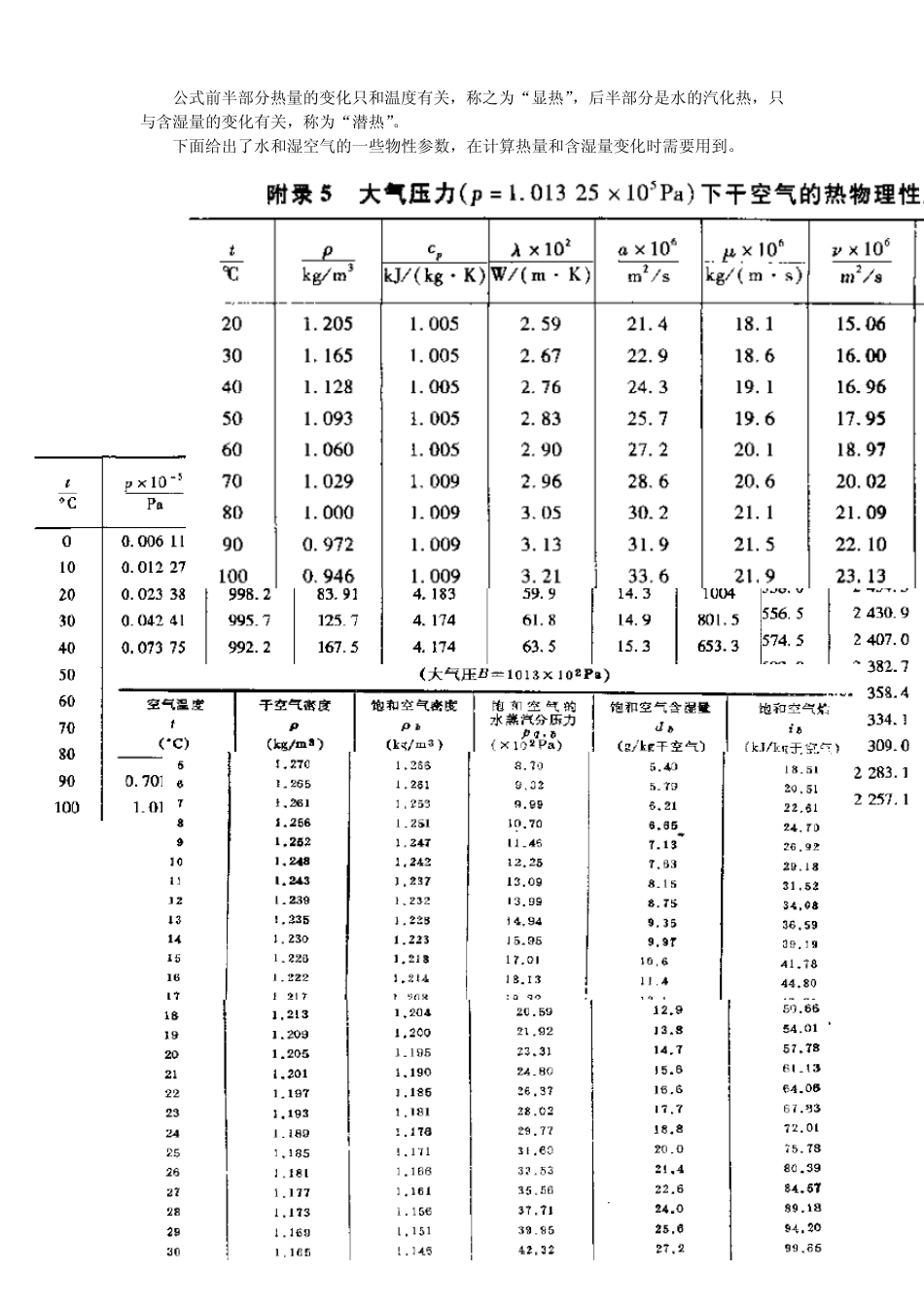

湿空气和焓湿图的介绍_第3页
3/10
湿空气和焓湿图 湿空气概论:在空调系统设计中,无论是工业用的,如纺织车间,计算机房,还是民用的,如办公室,商场等,要处理的对象都是空气,因此,了解空气的性质和变化规律才能使空气的调节符合设计要求,为了方便设计计算,空调行业的前辈们绘制了焓湿图(Psychrometric Chart ),它是空调系统设计中一个重要的工具,为了更好地理解空气和焓湿图,先认识一下空气的特性。 在我们生活周围的空气在空调上的定义是:干空气和水蒸气的混合物,被称为湿空气: 湿空气=干空气(g)+水蒸气(q) 为了研究和计算的方便,假设我们周围的湿空气是理想气体:就是气体分子不占有空间的质点,分子间没有相互作用力。而湿空气中的水蒸气是处于过热状态,而数量微少,分压力很低,比容很大。因此理想气体状态方程式也适用于湿空气: 而作为理想气体,有以下性质: p = pg + pq m=mg+mq ρ=ρg+ρq ‘i = ig + iq T = Tg = Tq, V = Vg = Vq p、pg、 pq —分别为湿空气,、干空气(g)、水蒸汽(q)压力,Pa ; m、mg、mq —分别为湿空气、干空气、水蒸汽的质量,Kg; Rg、 Rq —分别为干空气及水蒸汽的气体常数, Rg=287J/Kg·K ; Rq=461J/Kg·K ρ、ρg、ρq—分别为湿空气、干空气、水蒸汽的密度,Kg/m3 ‘h、hg、hq—分别为湿空气、干空气、水蒸汽的焓 T、Tg、Tq—分别为湿空气、干空气、水蒸汽的温度 V、Vg、Vq—分别为湿空气、干空气、水蒸汽的体积 湿空气是由干空气和水蒸汽组成,而干空气的成分变化一般不大,而且没有相变,因此比较容易处理,而水蒸汽会随环境的变化而变化,而且达到饱和状态时还会凝结出水分,因此处理比较复杂,而为了理解水蒸气对湿空气的影响,先了解下面几个概念: 大气压力(p/B)一般定义是:以北纬 45 度处海平面的全年平均气压为一个标准大气压力(或物理大气压),p/B=101325Pa,要注意的是,随着海拔的升高,大气压力不断下降,这时用标准大气压力得出的相关参数就不能再使用了,因为随着压力的下降,湿空气的密度也随着下降,因此,相同容积的湿空气经过风机后全压也会下降,见下式,这时需换算出对应值: 另外,大气压力是测试出来的,因此: 绝对压力=当地大气压力+工作压力(表压),这里如果不注明,都指的是绝对压力。 水蒸汽分压力和饱和水蒸汽分压力(pq,pqb):根据道尔顿定律,理想的混合气体的总压力等于组成该混合气体的各种气体的分压力之和,参与组gggg...
