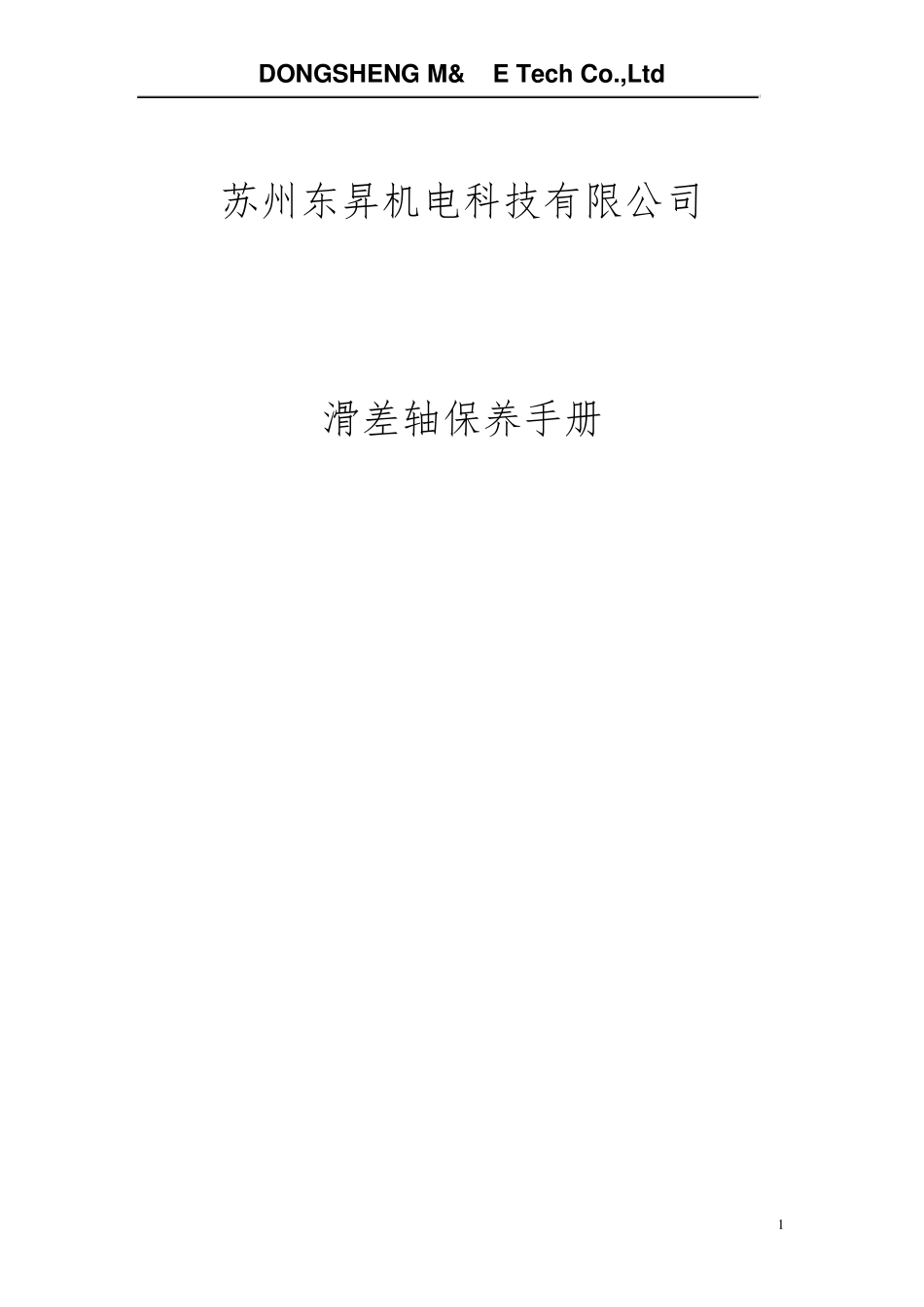

DONGSHENG M&E Tech Co.,Ltd 1 苏州东昇机电科技有限公司 滑差轴保养手册 DONGSHENG M&E Tech Co.,Ltd 2 滑差轴又称为滑差式气胀轴，是将气胀轴特殊分段独立打滑及扭力设定的结构，它主要能解决分切每一卷材料因厚薄及张力不均所造成的脱卷现象，能有效提高产品质量及生产效率。 由于滑差轴的工作环境以及自身的机构特性，在使用一段时间后，需要对其进行保养，保养的主要工作为相应耗件的更换，以及轴承等零部件的清洗和再润滑。 关于保养周期，我司推荐为4-6 个月对其进行维护保养，具体的保养步骤和内容下面将以DSL1350 滑差轴为例详细说明。 一、滑差轴的拆解 1、 首先将滑差轴从机器上拆下，拆下的滑差轴如下图，得到一个独立的组件；将拆下的轴放到工作台上，为下一步工序做准备。 2、进气机构的拆除，旋下螺丝 5、9 即可拆下；DONGSHENG M&E Tech Co.,Ltd 3 3、进气机构拆除后，取下卡簧即可拆下摆开机构； DONGSHENG M&E Tech Co.,Ltd 4 4、拆除防尘盖； 5、拆下端盖； DONGSHENG M&E Tech Co.,Ltd 5 6、拆下滑差环，用手滑下； 注意：由于版本的更新，各厂家的滑差环的机构可能不相同，但是其拆除方式和保养是相同的。 DONGSHENG M&E Tech Co.,Ltd 6 滑差环拆除时， 轴上的活塞（如下图所示）会挡住滑差环，需要先把活塞压下，可使用薄钢片； DONGSHENG M&E Tech Co.,Ltd 7 拆除的过程中，可能存在滑差环不易从轴上拆下的情况，在此情况时，不能使用强制拆下，否则可能造成零部件的损坏。 7、驱动端的拆除； DONGSHENG M&E Tech Co.,Ltd 8 拆除后即可拆除滑差环，由于滑差轴版本的不同，有些厂家的滑差轴可能只能从驱动侧拆下滑差环，但是拆卸方式与上图所示相同。 8、张力活塞的拆除； 按上图所示，取下轴上的所有张力活塞。 将所有拆下的零件按顺序摆放，到此整个滑差轴拆解完成，注意零部件的存放，下步对相关的零部件进行保养。 二、滑差轴的保养 对滑差轴的保养主要包括轴承的清洗和更换、易损零件的更换、密封件的检查和润滑等；如果没有特别说明保养中使用的润滑脂为粘度较低（通用锂基润滑脂）和液体润滑油（分子泵油），用两种油品进行调和后使用，粘度等级 15-22皆可；更换轴承建议使用 NSK、FAG、SKF 等品牌；O 型圈材质为 FPM 和 NBR 两种DONGSHENG M&E Tech Co.,Ltd 9 材质其中一种；清洗液采用工业酒精和97 号汽油。辅料用干净白棉布。 ...
