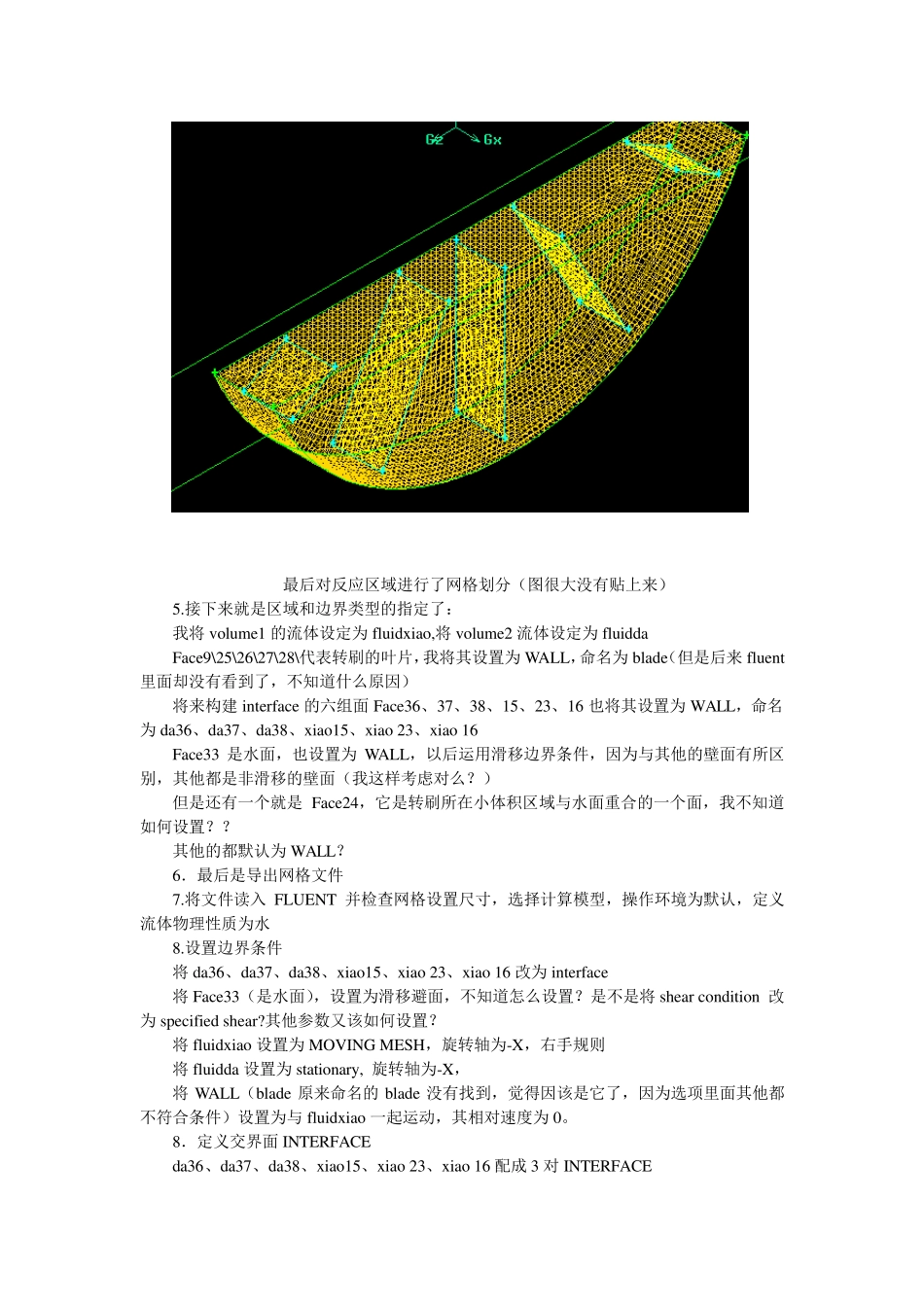

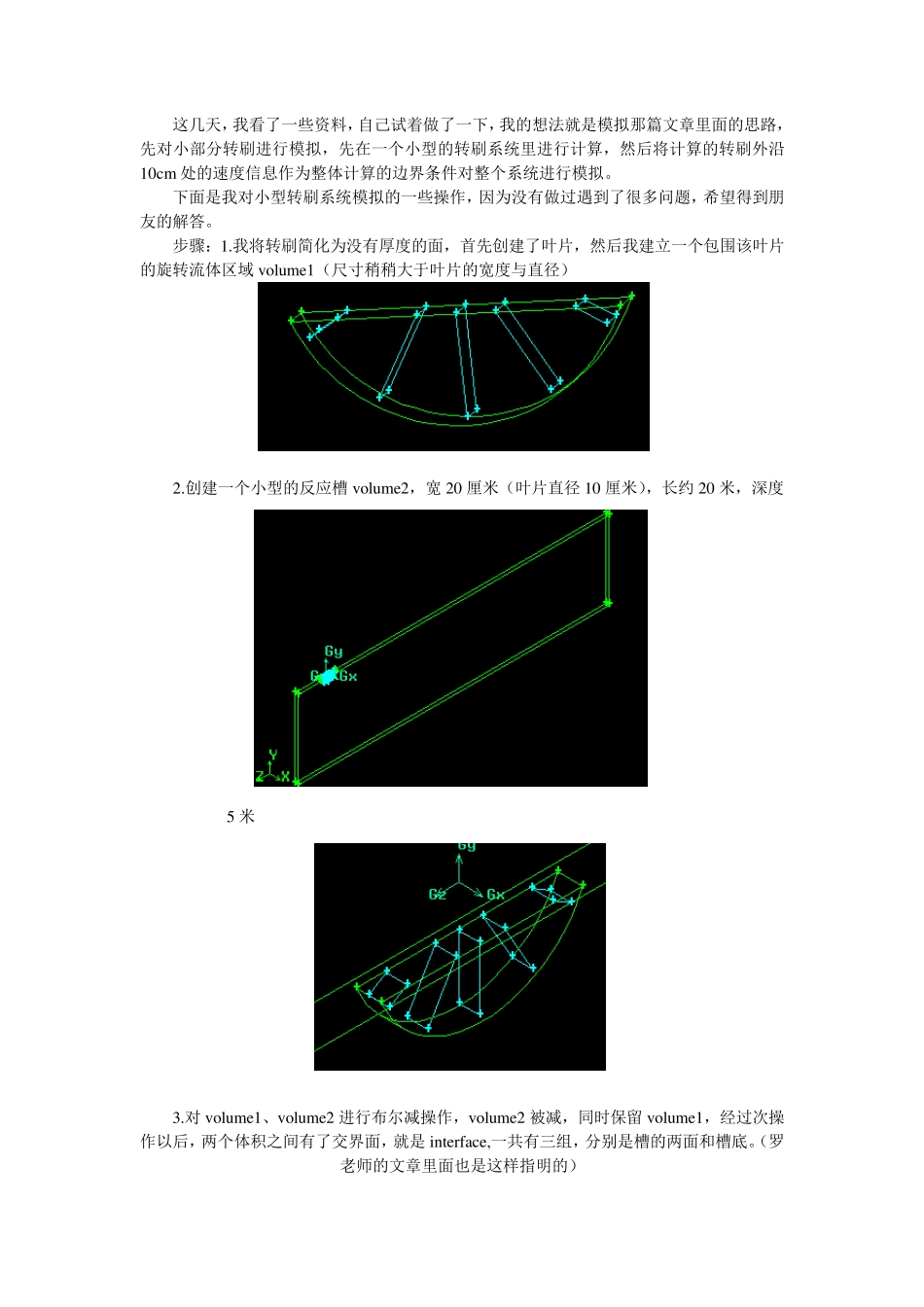

这几天，我看了一些资料，自己试着做了一下，我的想法就是模拟那篇文章里面的思路，先对小部分转刷进行模拟，先在一个小型的转刷系统里进行计算，然后将计算的转刷外沿10cm 处的速度信息作为整体计算的边界条件对整个系统进行模拟。 下面是我对小型转刷系统模拟的一些操作，因为没有做过遇到了很多问题，希望得到朋友的解答。 步骤：1.我将转刷简化为没有厚度的面，首先创建了叶片，然后我建立一个包围该叶片的旋转流体区域v olu me1（尺寸稍稍大于叶片的宽度与直径） 2.创建一个小型的反应槽v olu me2，宽20 厘米（叶片直径10 厘米），长约20 米，深度5 米 3.对v olu me1、v olu me2 进行布尔减操作，v olu me2 被减，同时保留 v olu me1，经过次操作以后，两个体积之间有了交界面，就是interface,一共有三组，分别是槽的两面和槽底。（罗老师的文章里面也是这样指明的） 4.建模完成以后就是划分网格了，因为叶片是面，我就在面里面划分的网格，采用默认设置， 然后对旋转流体区域 volume1 进行了网格划分，也是默认设置 最后对反应区域进行了网格划分（图很大没有贴上来） 5.接下来就是区域和边界类型的指定了： 我将v olu me1 的流体设定为flu idx iao,将v olu me2 流体设定为flu idda Face9\25\26\27\28\代表转刷的叶片，我将其设置为WALL，命名为blade（但是后来flu ent里面却没有看到了，不知道什么原因） 将来构建interface 的六组面Face36、37、38、15、23、16 也将其设置为WALL，命名为da36、da37、da38、x iao15、x iao 23、x iao 16 Face33 是水面，也设置为WALL，以后运用滑移边界条件，因为与其他的壁面有所区别，其他都是非滑移的壁面（我这样考虑对么？） 但是还有一个就是Face24，它是转刷所在小体积区域与水面重合的一个面，我不知道如何设置？？ 其他的都默认为WALL？ 6．最后是导出网格文件 7.将文件读入 FLUENT 并检查网格设置尺寸，选择计算模型，操作环境为默认，定义流体物理性质为水 8.设置边界条件 将da36、da37、da38、x iao15、x iao 23、x iao 16 改为interface 将Face33（是水面），设置为滑移避面，不知道怎么设置？是不是将shear condition 改为specified shear?其他参数又该如何设置？ 将flu idx iao 设置为MOVING MESH，旋转轴为-X，右手规则 将flu idda 设置为stationary , 旋转轴为-X， 将WALL（blade 原来命名的blade 没...
