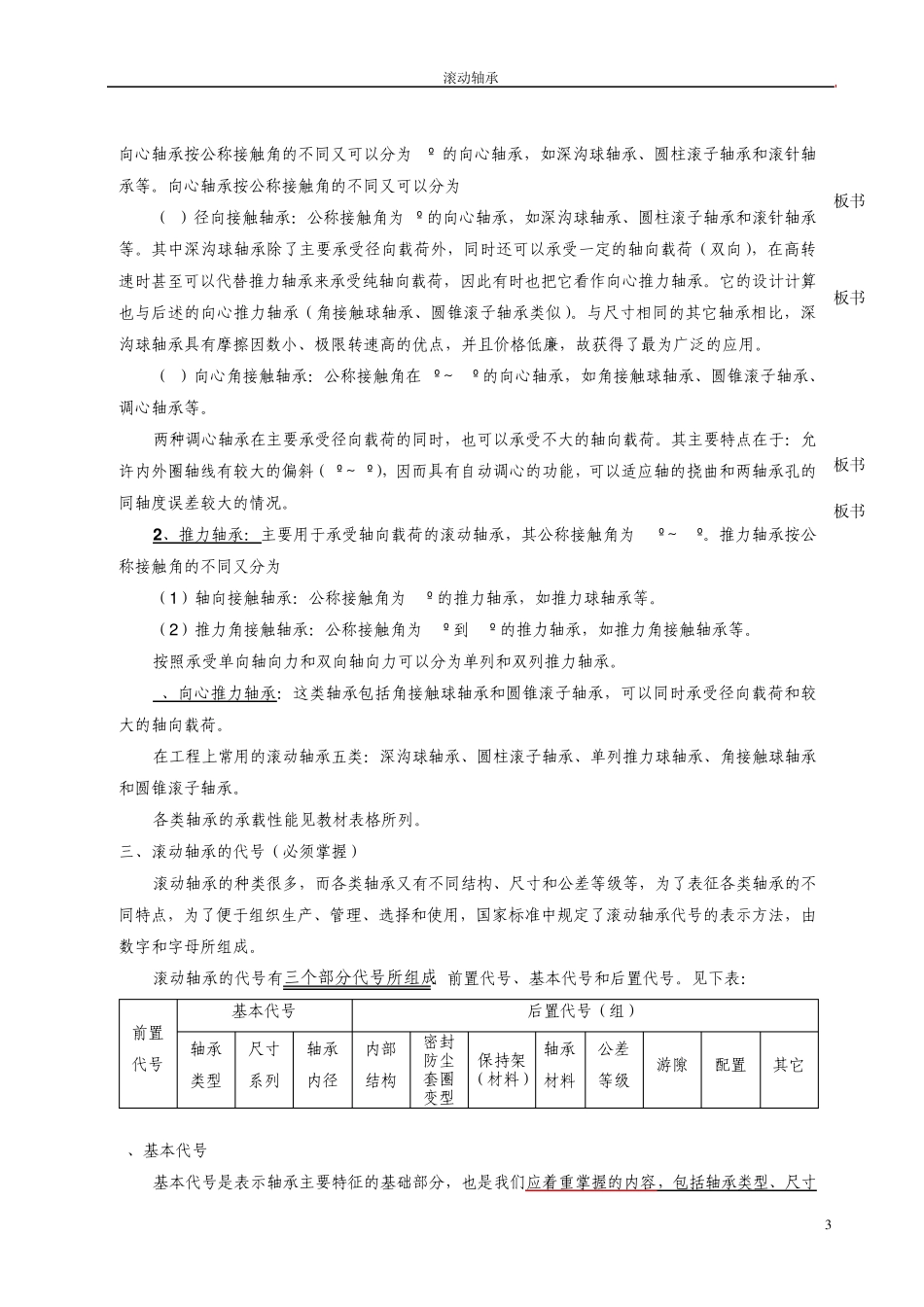

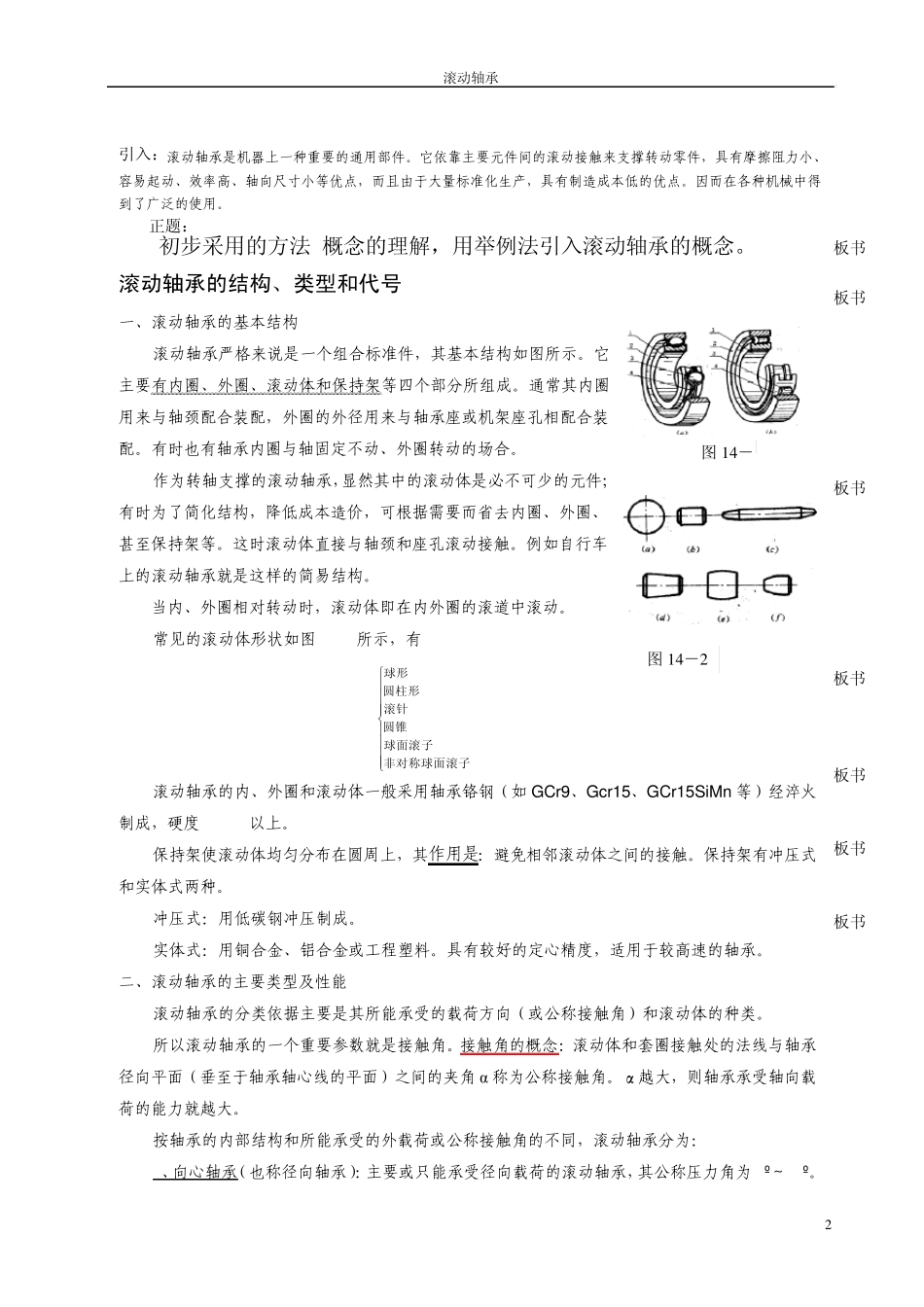

滚动轴承 1 课 题： 滚动轴承 课 型： 理论讲授 教学目的： 使学生了解了解滚动轴承的分类，结构、类型、代号 掌握滚动轴承选择的方法，能进行寿命计算等 教学要求： 要求学生掌握掌握滚动轴承选择的方法。 重点： 滚动轴承选择的方法 难点： 行星轮系结构 教 具： 挂图，多媒体 教学方法与手段： 图表分析，说明结论，实例讲解 实例讲解法， 实施步骤： 滚动轴承 2 引入：滚动轴承是机器上一种重要的通用部件。它依靠主要元件间的滚动接触来支撑转动零件，具有摩擦阻力小、容易起动、效率高、轴向尺寸小等优点，而且由于大量标准化生产，具有制造成本低的优点。因而在各种机械中得到了广泛的使用。 正题： 初步采用的方法:概念的理解，用举例法引入滚动轴承的概念。 滚动轴承的结构、类型和代号 一、滚动轴承的基本结构 滚动轴承严格来说是一个组合标准件，其基本结构如图所示。它主要有内圈、外圈、滚动体和保持架等四个部分所组成。通常其内圈用来与轴颈配合装配，外圈的外径用来与轴承座或机架座孔相配合装配。有时也有轴承内圈与轴固定不动、外圈转动的场合。 作为转轴支撑的滚动轴承，显然其中的滚动体是必不可少的元件；有时为了简化结构，降低成本造价，可根据需要而省去内圈、外圈、甚至保持架等。这时滚动体直接与轴颈和座孔滚动接触。例如自行车上的滚动轴承就是这样的简易结构。 当内、外圈相对转动时，滚动体即在内外圈的滚道中滚动。 常见的滚动体形状如图 14-2所示，有 非对称球面滚子球面滚子圆锥滚针圆柱形球形 滚动轴承的内、外圈和滚动体一般采用轴承铬钢（如 GCr9、Gcr15、GCr15SiMn 等）经淬火制成，硬度 HRC60以上。 保持架使滚动体均匀分布在圆周上，其作用是：避免相邻滚动体之间的接触。保持架有冲压式和实体式两种。 冲压式：用低碳钢冲压制成。 实体式：用铜合金、铝合金或工程塑料。具有较好的定心精度，适用于较高速的轴承。 二、滚动轴承的主要类型及性能 滚动轴承的分类依据主要是其所能承受的载荷方向（或公称接触角）和滚动体的种类。 所以滚动轴承的一个重要参数就是接触角。接触角的概念：滚动体和套圈接触处的法线与轴承径向平面（垂至于轴承轴心线的平面）之间的夹角 α 称为公称接触角。α越大，则轴承承受轴向载荷的能力就越大。 按轴承的内部结构和所能承受的外载荷或公称接触角的不同，滚动轴承分为： 1、向心轴承（也称径向轴...
