激光熔覆ANSYS仿真VIP免费

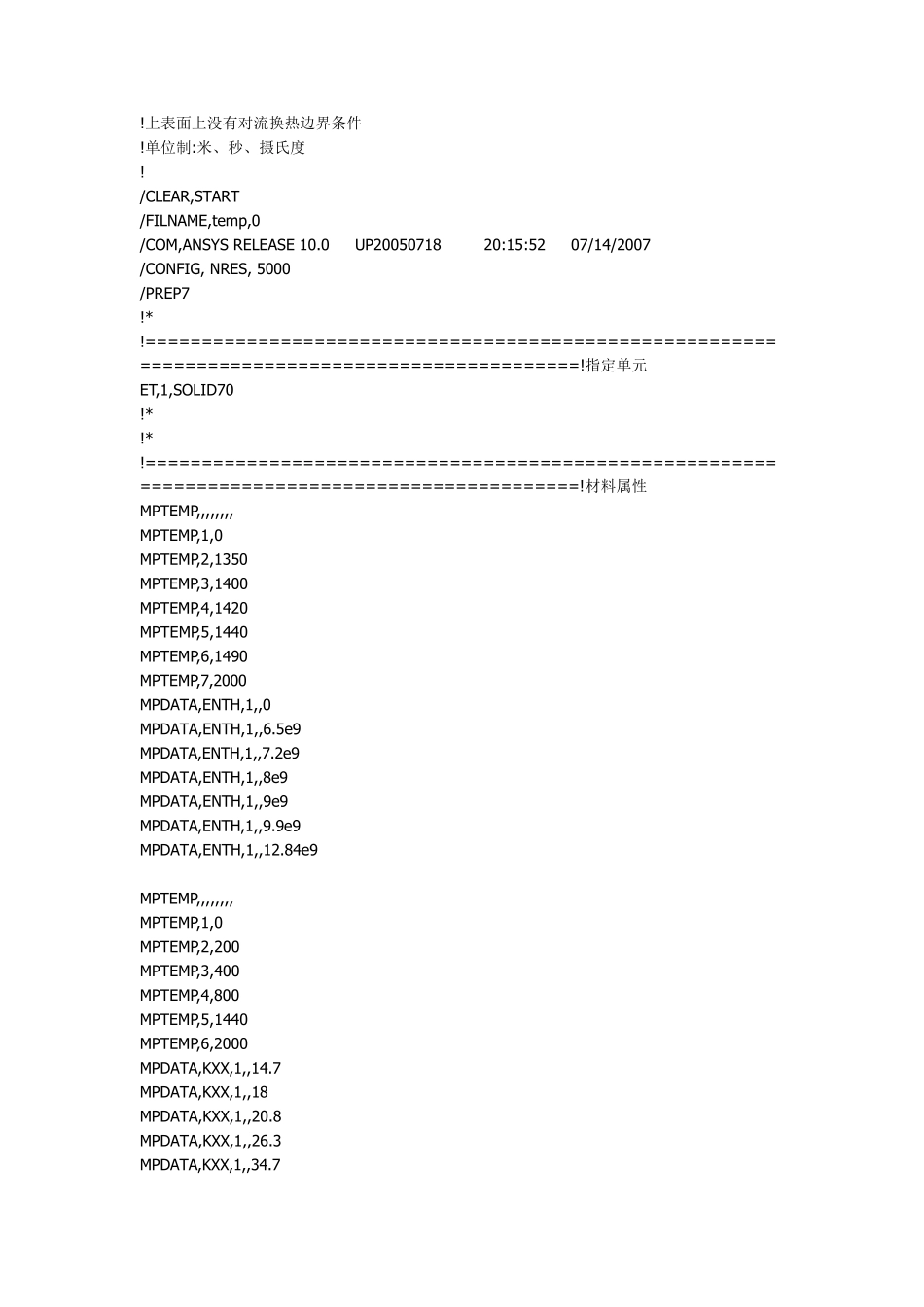

激光熔覆ANSYS仿真_第1页
1/11

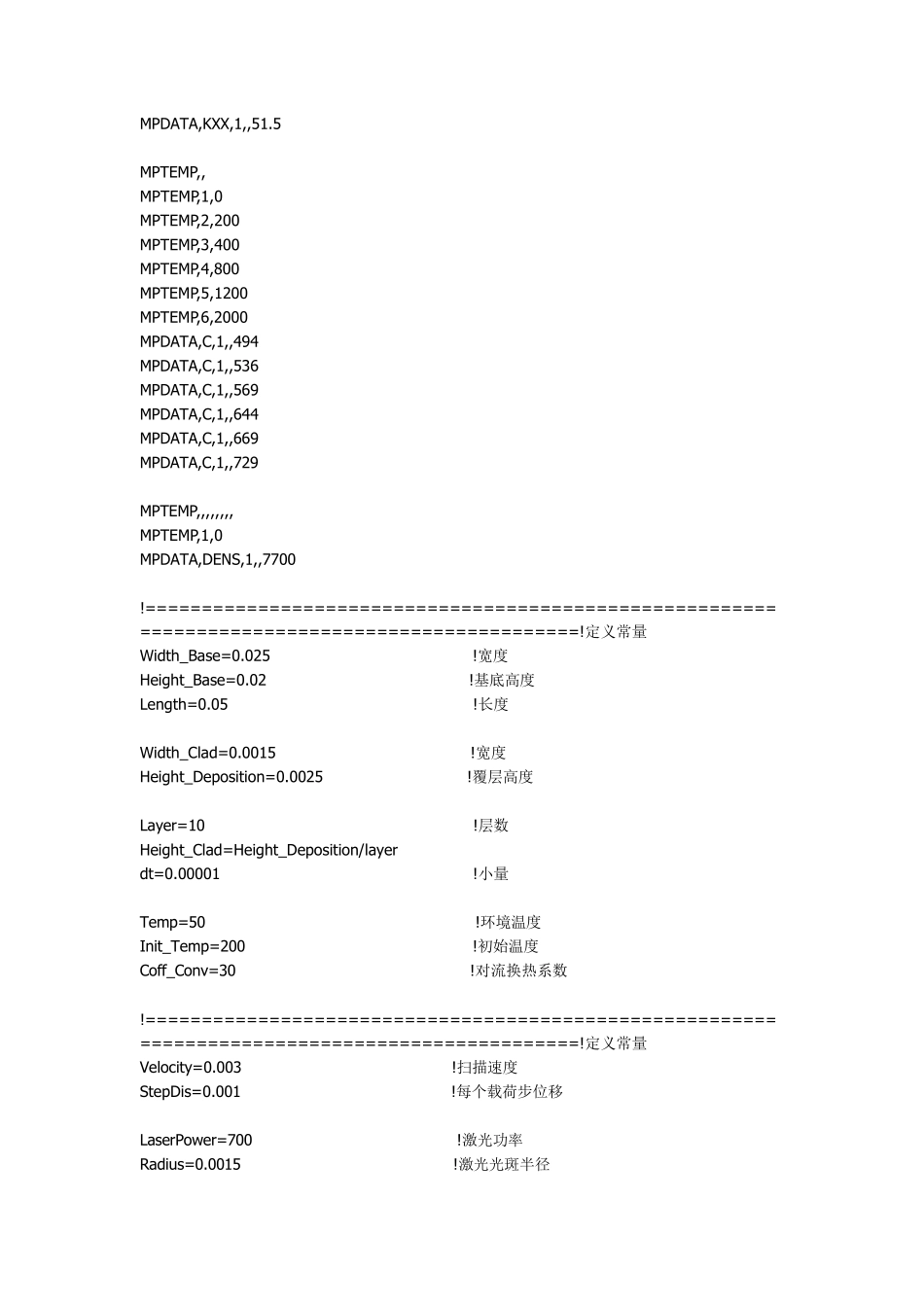

激光熔覆ANSYS仿真_第2页
2/11

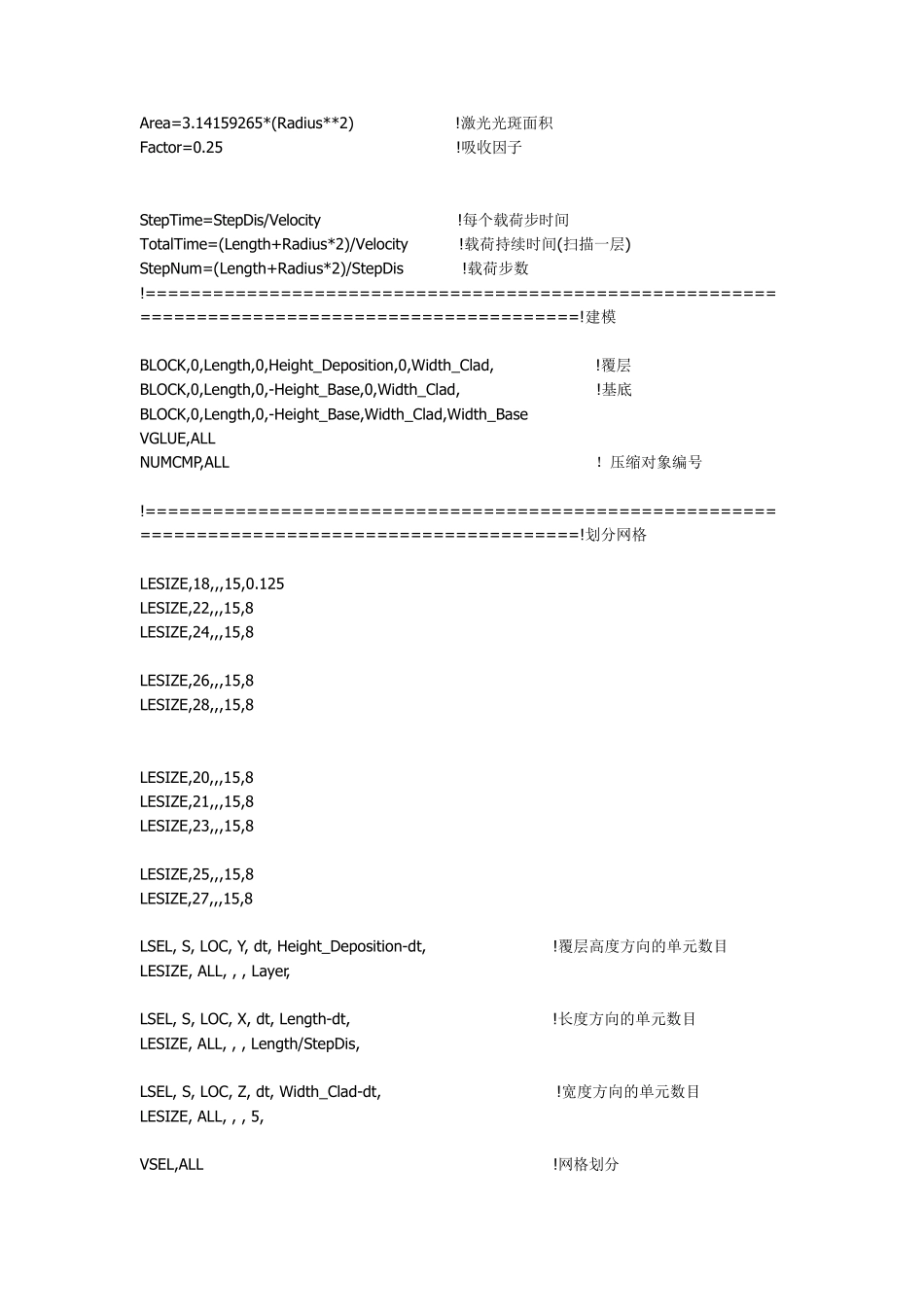

激光熔覆ANSYS仿真_第3页
3/11
!上表面上没有对流换热边界条件 !单位制:米、秒、摄氏度 ! /CLEAR,START /FILNAME,temp,0 /COM,ANSYS RELEASE 10.0 UP20050718 20:15:52 07/14/2007 /CONFIG, NRES, 5000 /PREP7 !* !===============================================================================================!指定单元 ET,1,SOLID70 !* !* !===============================================================================================!材料属性 MPTEMP,,,,,,,, MPTEMP,1,0 MPTEMP,2,1350 MPTEMP,3,1400 MPTEMP,4,1420 MPTEMP,5,1440 MPTEMP,6,1490 MPTEMP,7,2000 MPDATA,ENTH,1,,0 MPDATA,ENTH,1,,6.5e9 MPDATA,ENTH,1,,7.2e9 MPDATA,ENTH,1,,8e9 MPDATA,ENTH,1,,9e9 MPDATA,ENTH,1,,9.9e9 MPDATA,ENTH,1,,12.84e9 MPTEMP,,,,,,,, MPTEMP,1,0 MPTEMP,2,200 MPTEMP,3,400 MPTEMP,4,800 MPTEMP,5,1440 MPTEMP,6,2000 MPDATA,KXX,1,,14.7 MPDATA,KXX,1,,18 MPDATA,KXX,1,,20.8 MPDATA,KXX,1,,26.3 MPDATA,KXX,1,,34.7 MPDATA,KXX,1,,51.5 MPTEMP,, MPTEMP,1,0 MPTEMP,2,200 MPTEMP,3,400 MPTEMP,4,800 MPTEMP,5,1200 MPTEMP,6,2000 MPDATA,C,1,,494 MPDATA,C,1,,536 MPDATA,C,1,,569 MPDATA,C,1,,644 MPDATA,C,1,,669 MPDATA,C,1,,729 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,7700 !===============================================================================================!定义常量 Width_Base=0.025 !宽度 Height_Base=0.02 !基底高度 Length=0.05 !长度 Width_Clad=0.0015 !宽度 Height_Deposition=0.0025 !覆层高度 Layer=10 !层数 Height_Clad=Height_Deposition/layer dt=0.00001 !小量 Temp=50 !环境温度 Init_Temp=200 !初始温度 Coff_Conv=30 !对流换热系数 !===============================================================================================!定义常量 Velocity=0.003 !扫描速度 StepDis=0.001 !每个载荷步位移 LaserPower=700 !激光功率 Radius=0.0015 !激光光斑半径 Area=3.14159265*(Radius**2) !激光光斑面积 Factor=0.25 !吸收因子 StepTime=StepDis/Velocity !每个载荷步时间 TotalTime=(Length+Radius*2)/Velocity !载荷持续时间(扫描一层) StepNum=(Length+Radius*2)/StepDis !载荷步数 !==========...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

激光熔覆ANSYS仿真
