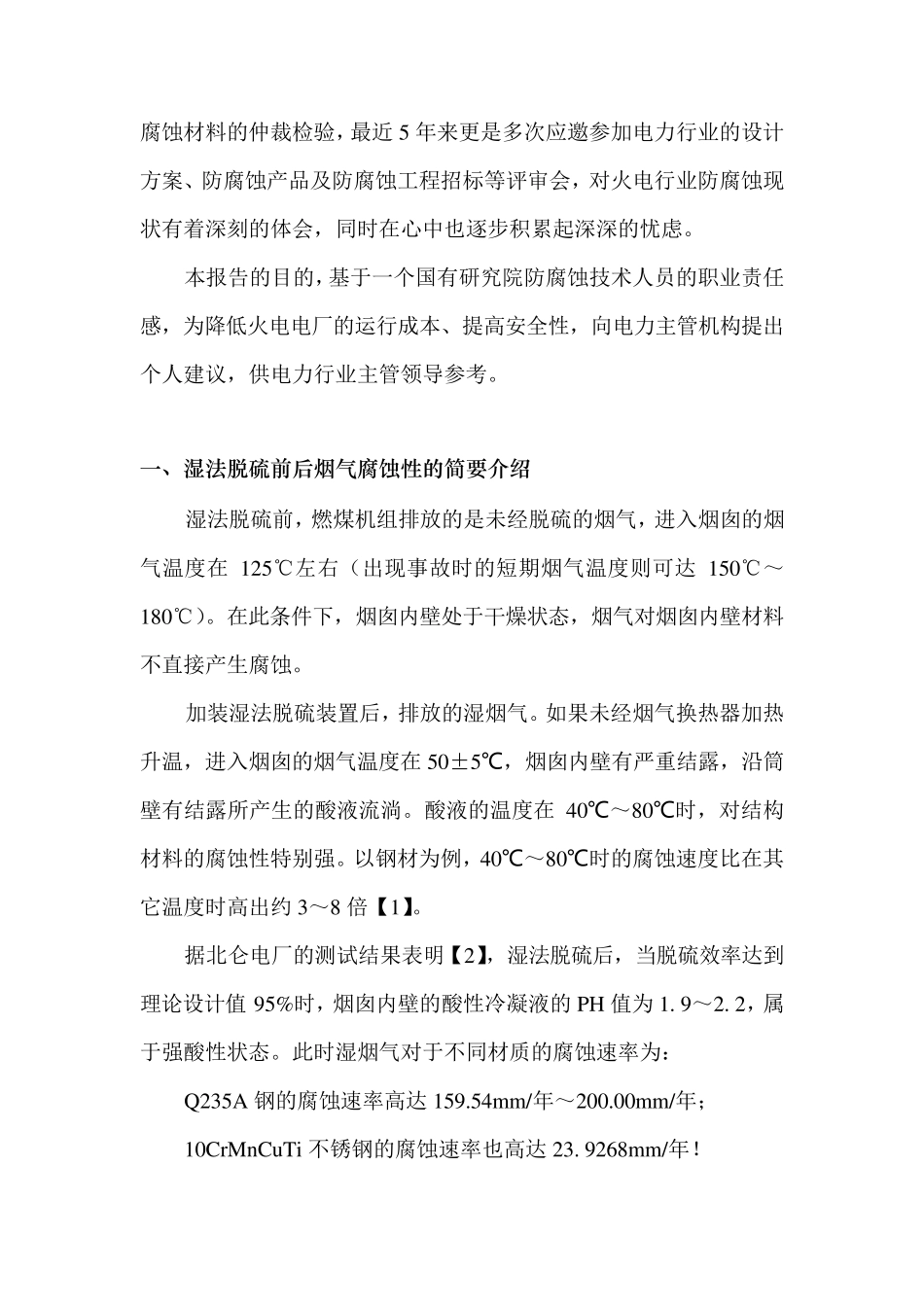

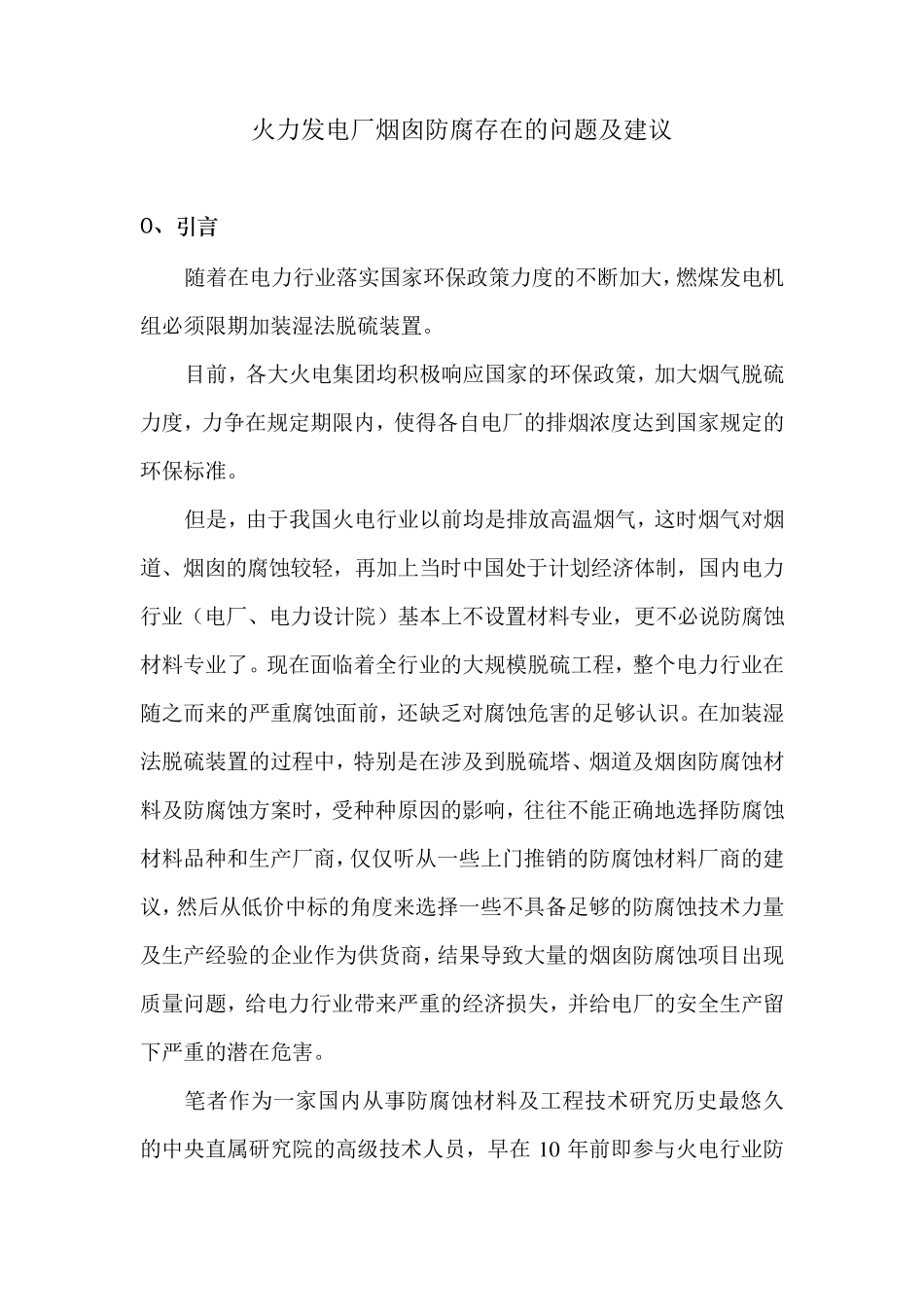

火力发电厂烟囱防腐存在的问题及建议 0、 引 言 随着在电力行业落实国家环保政策力度的不断加大，燃煤发电机组必须限期加装湿法脱硫装置。 目前，各大火电集团均积极响应国家的环保政策，加大烟气脱硫力度，力争在规定期限内，使得各自电厂的排烟浓度达到国家规定的环保标准。 但是，由于我国火电行业以前均是排放高温烟气，这时烟气对烟道、烟囱的腐蚀较轻，再加上当时中国处于计划经济体制，国内电力行业（电厂、电力设计院）基本上不设置材料专业，更不必说防腐蚀材料专业了。现在面临着全行业的大规模脱硫工程，整个电力行业在随之而来的严重腐蚀面前，还缺乏对腐蚀危害的足够认识。在加装湿法脱硫装置的过程中，特别是在涉及到脱硫塔、烟道及烟囱防腐蚀材料及防腐蚀方案时，受种种原因的影响，往往不能正确地选择防腐蚀材料品种和生产厂商，仅仅听从一些上门推销的防腐蚀材料厂商的建议，然后从低价中标的角度来选择一些不具备足够的防腐蚀技术力量及生产经验的企业作为供货商，结果导致大量的烟囱防腐蚀项目出现质量问题，给电力行业带来严重的经济损失，并给电厂的安全生产留下严重的潜在危害。 笔者作为一家国内从事防腐蚀材料及工程技术研究历史最悠久的中央直属研究院的高级技术人员，早在1 0 年前即参与火电行业防腐蚀材料的仲裁检验，最近 5 年来更是多次应邀参加电力行业的设计方案、防腐蚀产品及防腐蚀工程招标等评审会，对火电行业防腐蚀现状有着深刻的体会，同时在心中也逐步积累起深深的忧虑。 本报告的目的，基于一个国有研究院防腐蚀技术人员的职业责任感，为降低火电电厂的运行成本、提高安全性，向电力主管机构提出个人建议，供电力行业主管领导参考。 一 、 湿 法 脱 硫 前 后 烟 气 腐 蚀 性 的 简 要 介 绍 湿法脱硫前，燃煤机组排放的是未经脱硫的烟气，进入烟囱的烟气温度在 125℃左右（出现事故时的短期烟气温度则可达150℃～180℃）。在此条件下，烟囱内壁处于干燥状态，烟气对烟囱内壁材料不直接产生腐蚀。 加装湿法脱硫装置后，排放的湿烟气。如果未经烟气换热器加热升温，进入烟囱的烟气温度在 50±5℃，烟囱内壁有严重结露，沿筒壁有结露所产生的酸液流淌。酸液的温度在 40℃～80℃时，对结构材料的腐蚀性特别强。以钢材为例，40℃～80℃时的腐蚀速度比在其它温度时高出约 3～8 倍【1】。 据北仑电厂的测试结果表明【2】，湿法脱硫后，当脱硫效率达到理论设计值 95%时，烟...
