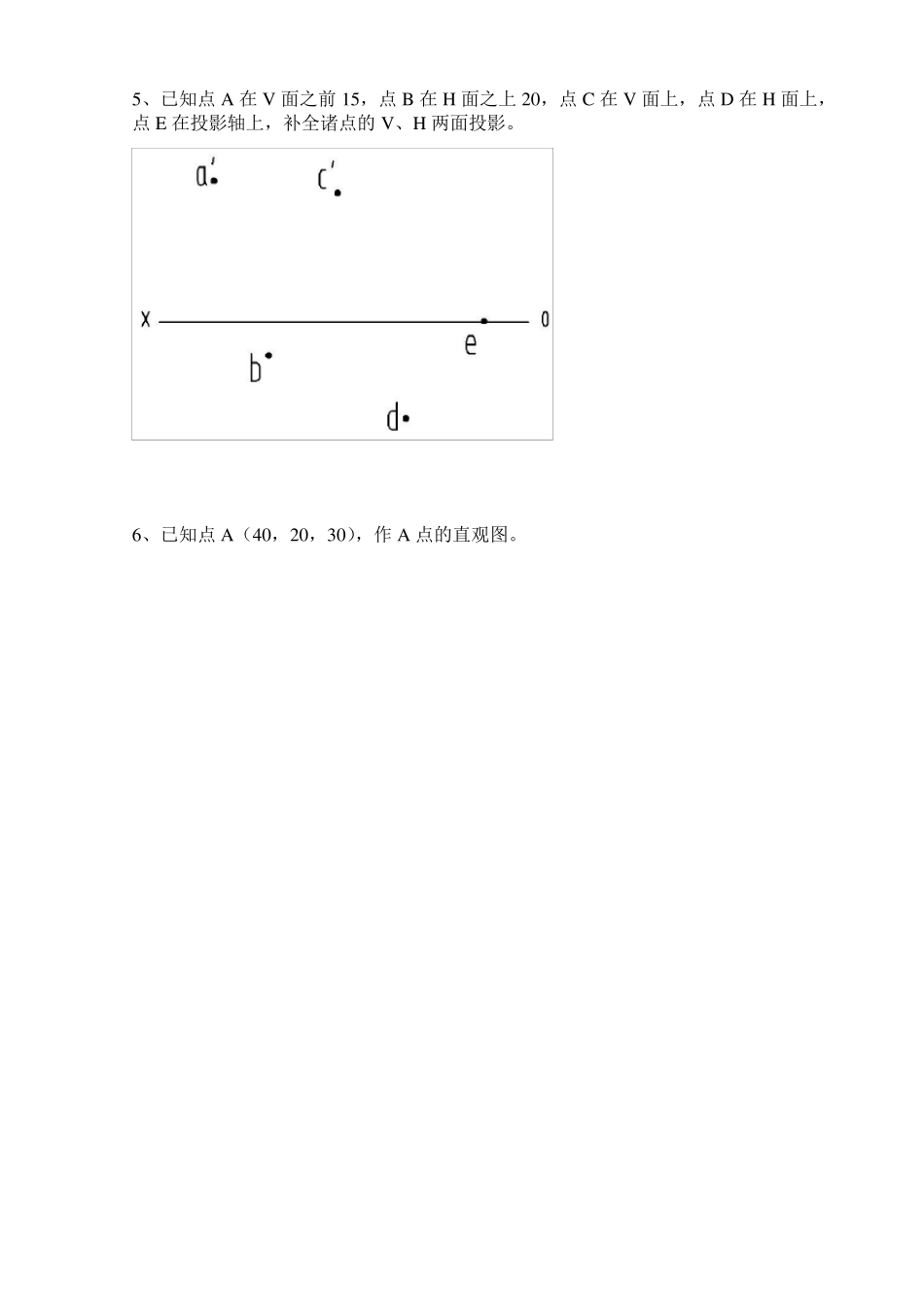

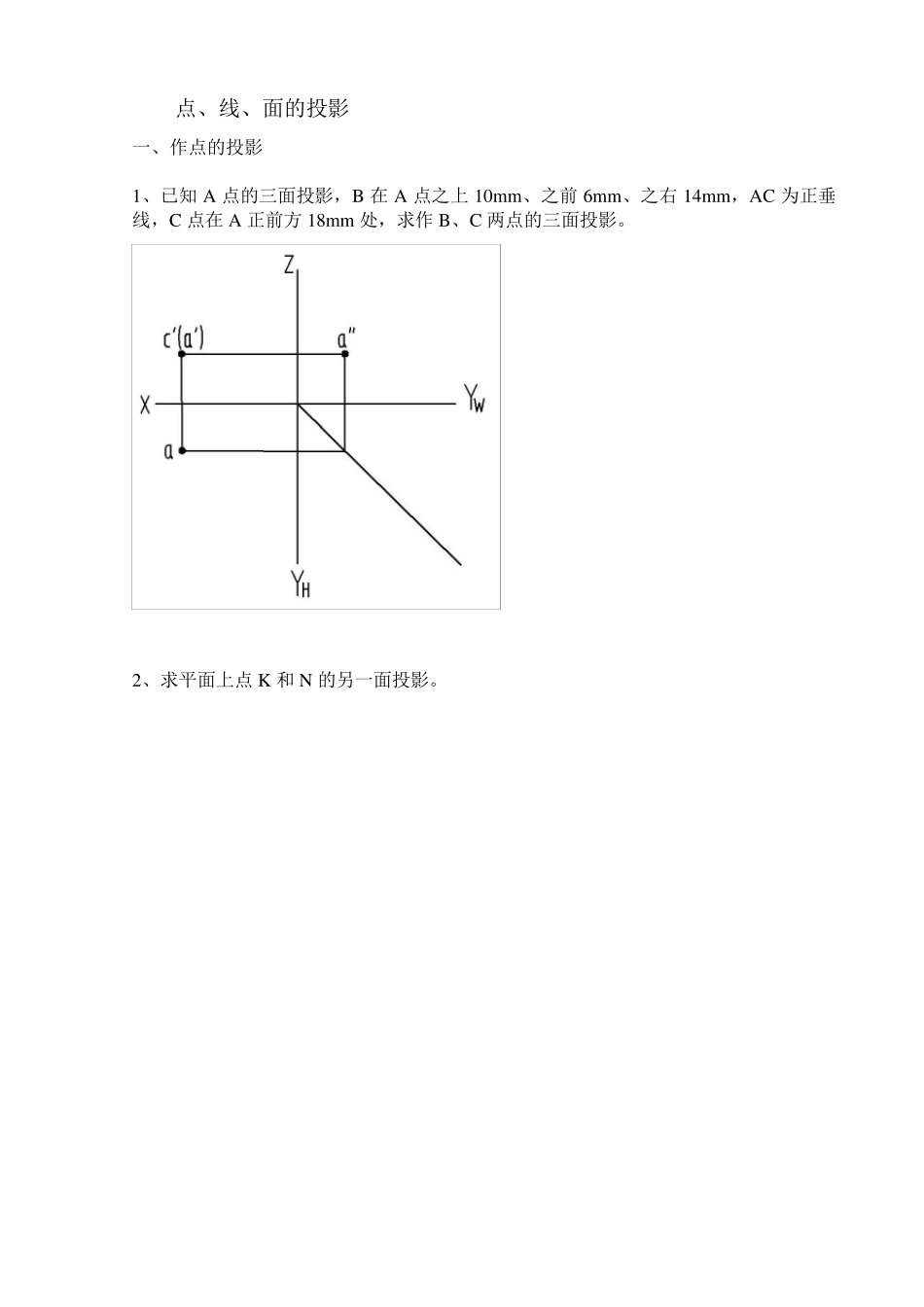

点、线、面的投影 一、作点的投影 1、已知 A 点的三面投影,B 在 A 点之上 10mm、之前 6mm、之右 14mm,AC 为正垂线,C 点在 A 正前方 18mm 处,求作 B、C 两点的三面投影。 2、求平面上点K 和 N 的另一面投影。 3、已知 A、B、C 三点的两面投影,试求其第三面投影。 4、已知 A、B、C 三点的两面投影,求各点的第三面投影。 5、已知点 A 在 V 面之前 15,点 B 在 H 面之上 20,点 C 在 V 面上,点 D 在 H 面上,点 E 在投影轴上,补全诸点的 V、H 两面投影。 6、已知点 A(40,20,30),作 A 点的直观图。 7、已知空间点 A、B、C 的坐标分别为(10,5,15)、(5,0,10)、(0,10,0) 试绘制 A、B、C 在三面投影图中投影。 8、已知点 A(10,10,30)、点 B(0,15,20),点 C 在点 A 的左方 10,下放 15,前方 10,求点A、B、C 的三面投影。 9、已知 A 点的两面投影,B 点在 A 点左方 20mm,前方 15mm,上方 15mm, 求作线段 AB 的三面投影。 10、按立体图作诸点的两面投影。 11、按照立体图作诸点的三面投影。 12、已知点 A 在 V 面之前 36,点 B 在 H 面之上 10,点 C 在 V 面上,点 D 在 H 面上,点 E 在投影轴上,补全诸点的两面投影。 二、直线的投影 13、已知直线AB 与CD 相交,求作CD。 14、求直线CD 真长及对V 面、W 面的倾角β、γ。 15、求下列直线的第三面投影,并判断空间位置。 AB 是 线 16、求下列直线的第三面投影,并判断空间位置。 EF 是 线 17、求直线AB 的真长,及对H、V 面的倾角α、β。 18、求下列直线的第三面投影,并判断空间位置。 AB 是 线。 19、求直线AB 的真长,及对H、V 面的倾角α、β。 20、求下列直线的第三面投影,并判断空间位置。 AB 是 线。 21、点 M 在直线 AB 上,且距 H 面 15。绘出点 M 在 V、H 面上的投影。 22、补全直线的三面投影,并判断其空间位置 AB 是 线 CD 是 线 23、补全直线的三面投影,并判断其空间位置。 AB 是 线 CD 是 线 24、作直线的三面的投影;(1)水平线AB,从点A 向左,向前, 长18,β=30°。(2)正垂线CD,从点C 向后,长12。 25、判断下列直线对投影面的相对位置,并填写名称。 AB 是 线; CD 是 线; EF 是 线; KL 是 线; 26、已知直线 AB 的两面投影,设直线 AB 上一点 k将 AB 分成 2...
