烟道内防腐技术要求090319VIP免费

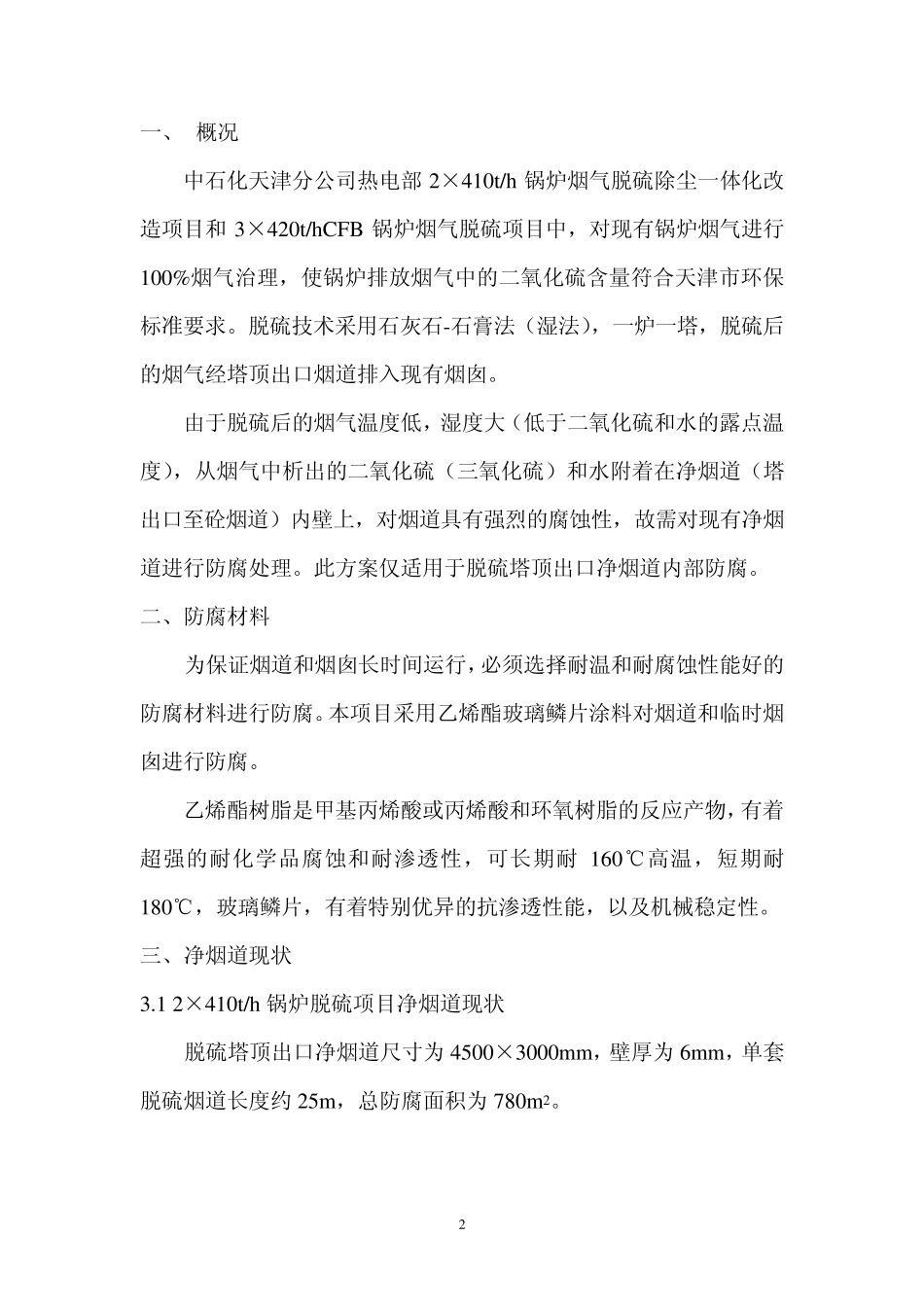

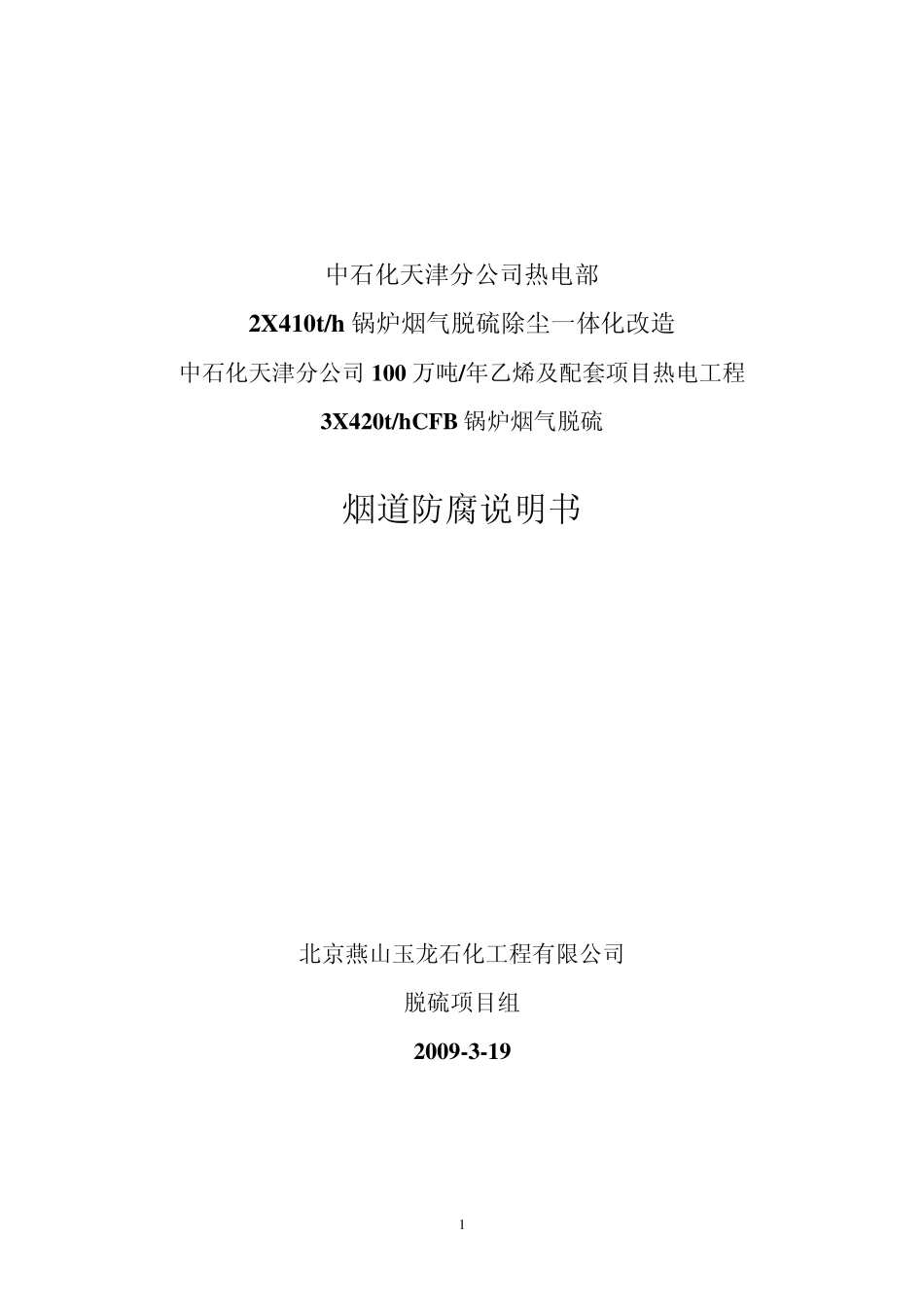

1 中石化天津分公司热电部 2X410t/h 锅炉烟气脱硫除尘一体化改造 中石化天津分公司100 万吨/年乙烯及配套项目热电工程 3X420t/hCFB 锅炉烟气脱硫 烟道防腐说明书 北京燕山玉龙石化工程有限公司 脱硫项目组 2009-3-19 2 一、 概况 中石化天津分公司热电部2×410t/h 锅炉烟气脱硫除尘一体化改造项目和 3×420t/hCFB 锅炉烟气脱硫项目中，对现有锅炉烟气进行100%烟气治理，使锅炉排放烟气中的二氧化硫含量符合天津市环保标准要求。脱硫技术采用石灰石-石膏法（湿法），一炉一塔，脱硫后的烟气经塔顶出口烟道排入现有烟囱。 由于脱硫后的烟气温度低，湿度大（低于二氧化硫和水的露点温度），从烟气中析出的二氧化硫（三氧化硫）和水附着在净烟道（塔出口至砼烟道）内壁上，对烟道具有强烈的腐蚀性，故需对现有净烟道进行防腐处理。此方案仅适用于脱硫塔顶出口净烟道内部防腐。 二、防腐材料 为保证烟道和烟囱长时间运行，必须选择耐温和耐腐蚀性能好的防腐材料进行防腐。本项目采用乙烯酯玻璃鳞片涂料对烟道和临时烟囱进行防腐。 乙烯酯树脂是甲基丙烯酸或丙烯酸和环氧树脂的反应产物，有着超强的耐化学品腐蚀和耐渗透性，可长期耐 160℃高温，短期耐180℃，玻璃鳞片，有着特别优异的抗渗透性能，以及机械稳定性。 三、净烟道现状 3.1 2×410t/h 锅炉脱硫项目净烟道现状 脱硫塔顶出口净烟道尺寸为 4500×3000mm，壁厚为 6mm，单套脱硫烟道长度约 25m，总防腐面积为 780m2。 3 3.2 3×420t/hCFG 锅炉脱硫项目净烟道现状 脱硫塔顶出口净烟道尺寸为 5000×2500mm 变径为 4000×3500mm，壁厚为 6mm，单套脱硫烟道长度约 19m，总防腐面积为895m2。 四、防腐施工要求 4.1 环境条件 空气湿度一般应低于 70% , 设备表面的温度至少应高于露点温度 3℃以上, 在整个施工过程中不能有结露, 冬天施工环境温度至少在 10℃以上, 达不到上述条件应采取去湿或升温等相应措施。 4.2 防腐前烟道处理 在烟道防腐之前，烟道表面应进行喷砂处理。 （1）喷砂之前检查 检查的项目包括表面平整度、焊缝打磨检查。表面平整度一般要小于 3mm/m; 要求焊缝打磨成圆角, 外凸的最小圆角为 3 mm , 内凹的转角的最小半径为 10 mm, 金属表面及焊缝处不得有气孔。 （2）喷砂要求 喷砂首先要保证环境参数的控制。可使用充分干燥的石英砂或铁矿砂，喷砂用的压缩空气应干燥洁净, 不得含有水分和油污。 喷砂结束的一...
