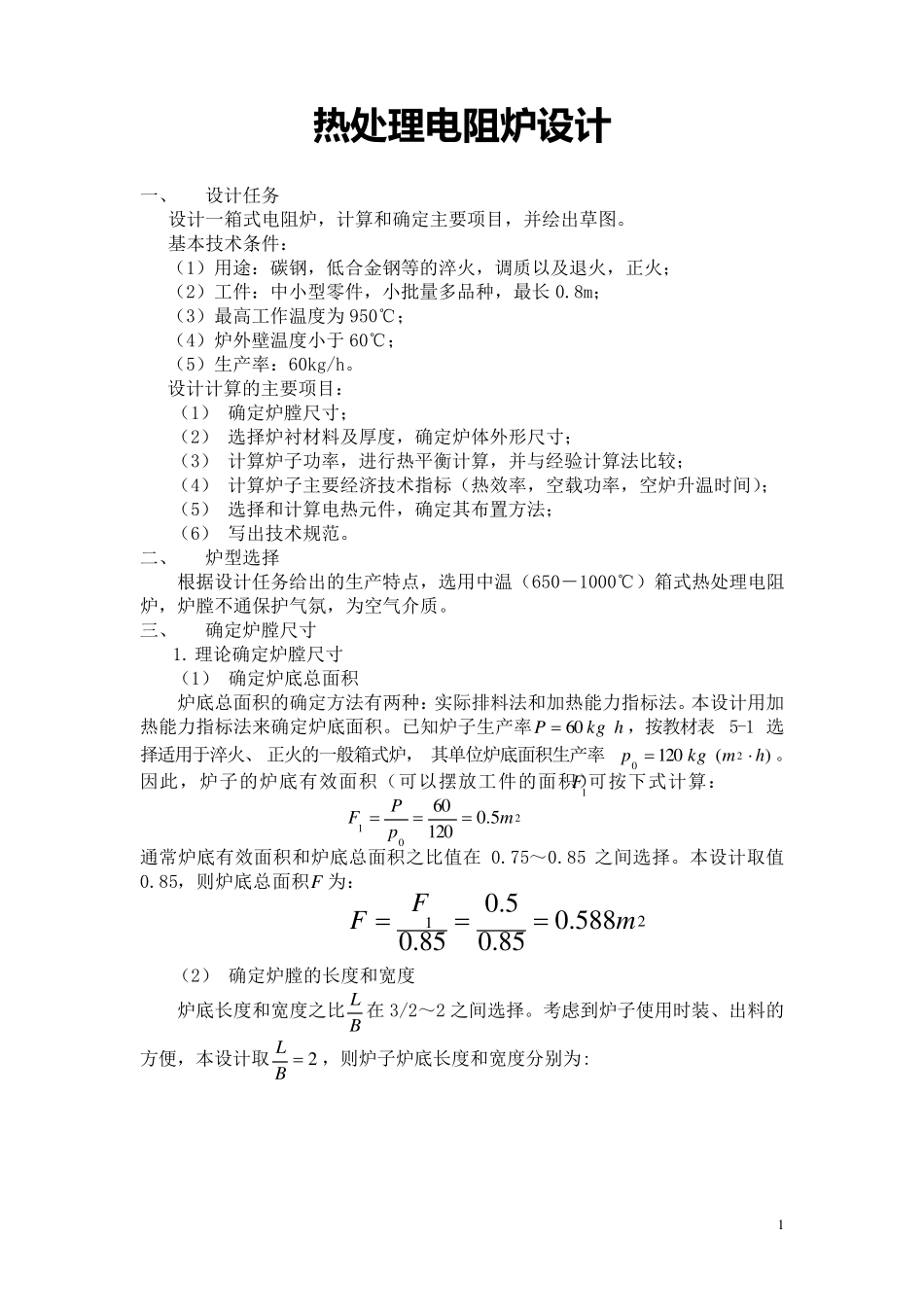

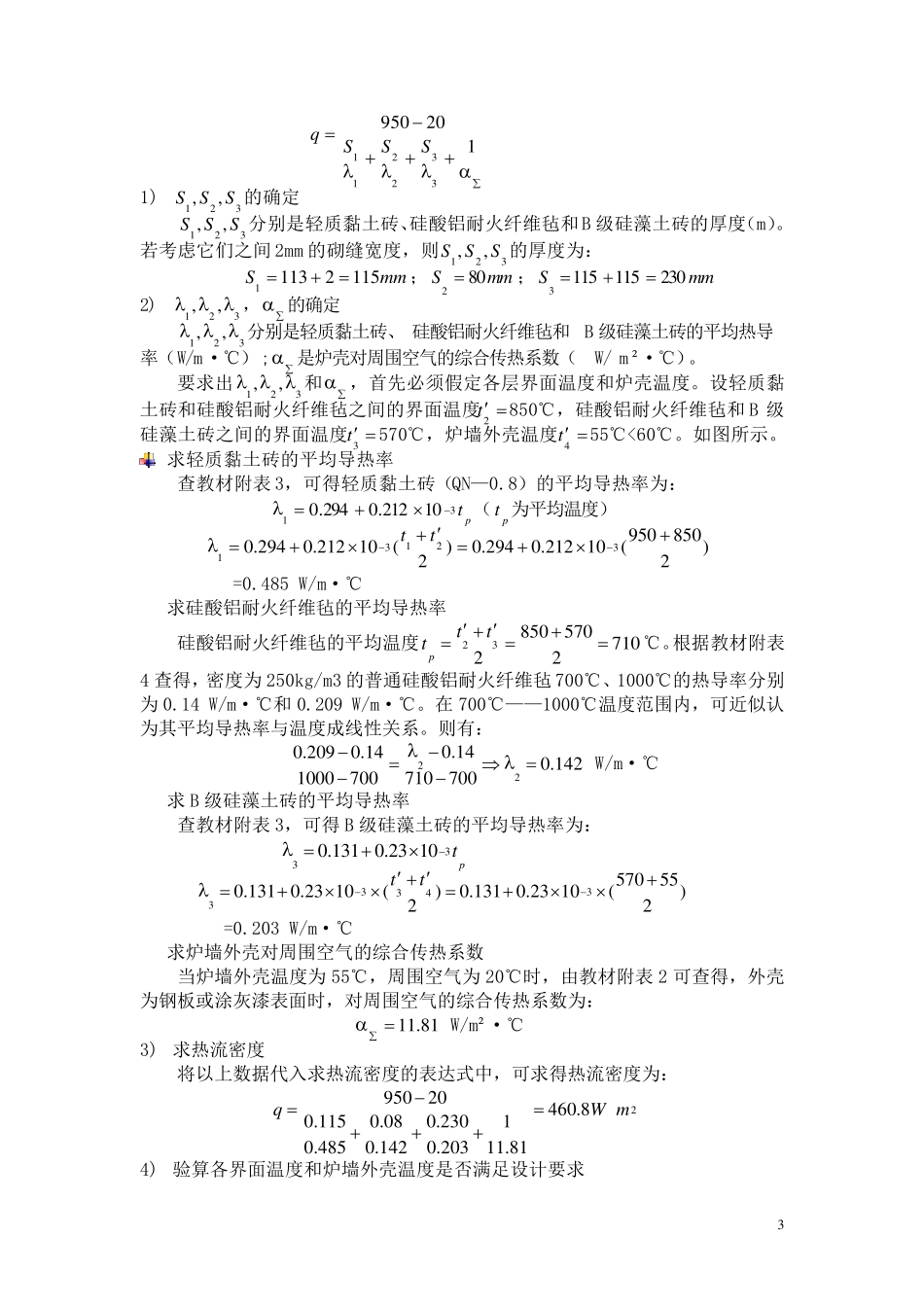

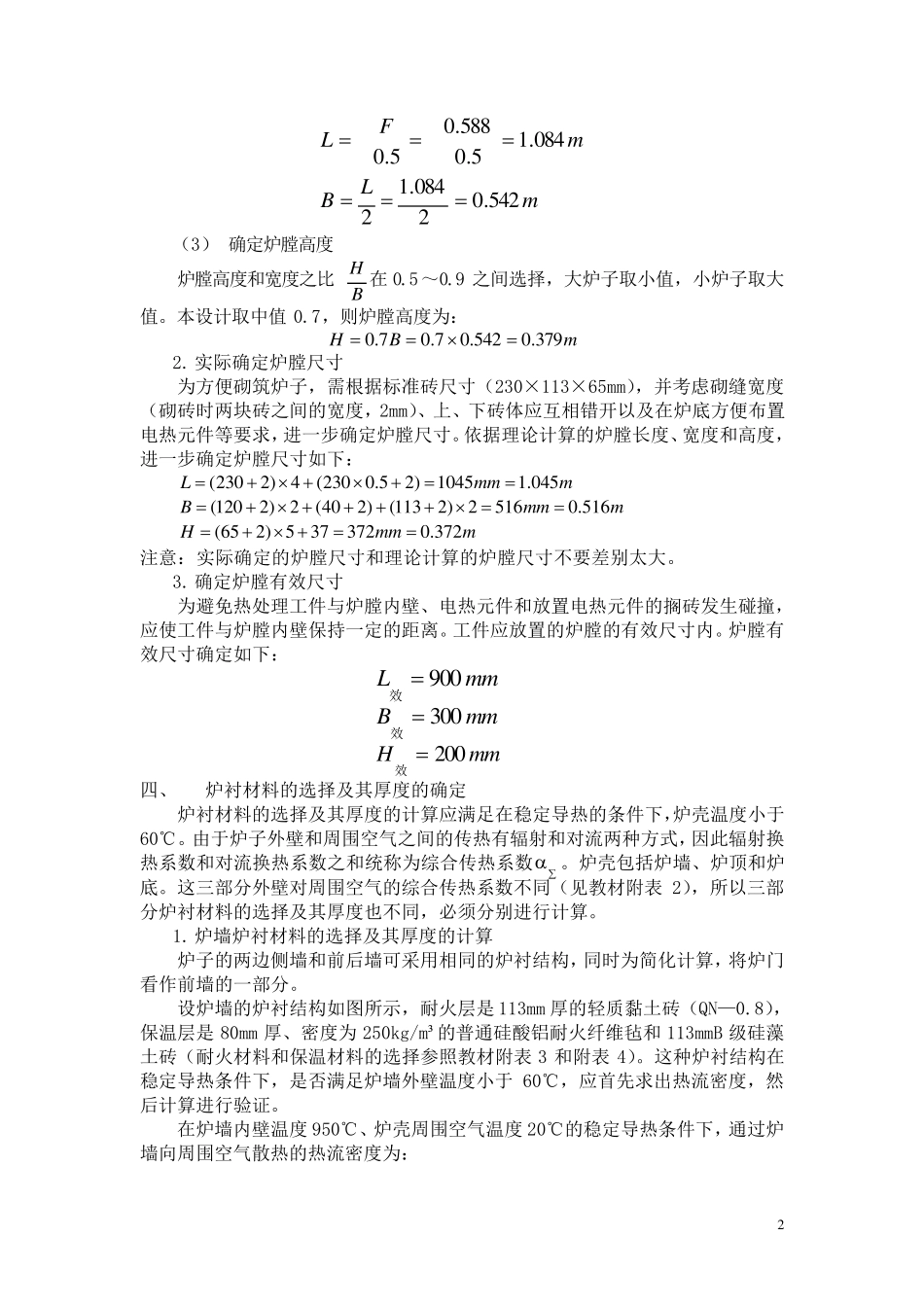

1 热 处理电阻炉设计 一、 设计任务 设计一箱式电阻炉，计算和确定主要项目，并绘出草图。 基本技术条件： （1）用途：碳钢，低合金钢等的淬火，调质以及退火，正火； （2）工件：中小型零件，小批量多品种，最长0.8m； （3）最高工作温度为950℃； （4）炉外壁温度小于60℃； （5）生产率：60kg/h。 设计计算的主要项目： （1） 确定炉膛尺寸； （2） 选择炉衬材料及厚度，确定炉体外形尺寸； （3） 计算炉子功率，进行热平衡计算，并与经验计算法比较； （4） 计算炉子主要经济技术指标（热效率，空载功率，空炉升温时间）； （5） 选择和计算电热元件，确定其布置方法； （6） 写出技术规范。 二、 炉型选择 根据设计任务给出的生产特点，选用中温（650―1000℃）箱式热处理电阻炉，炉膛不通保护气氛，为空气介质。 三、 确定炉膛尺寸 1. 理论确定炉膛尺寸 （1） 确定炉底总面积 炉底总面积的确定方法有两种：实际排料法和加热能力指标法。本设计用加热能力指标法来确定炉底面积。已知炉子生产率hkgP6 0，按教材表5-1 选择适用于淬火、正火的一般箱式炉，其单位炉底面积生产率)(1 2 020hmkgp。因此，炉子的炉底有效面积（可 以摆 放 工件的面积）1F 可 按下 式计算： 2015.01 2 06 0mpPF 通常 炉底有效面积和炉底总面积之 比值 在0.75～ 0.85 之 间选择。本设计取 值0.85，则 炉底总面积F 为： 215 8 8.08 5.05.08 5.0mFF （2） 确定炉膛的长度和宽 度 炉底长度和宽 度之 比BL 在 3/2～ 2 之 间选择。考 虑 到 炉子使 用时装 、出料的方便 ，本设计取2BL，则 炉子炉底长度和宽 度分 别 为: 2 mLBmFL5 4 2.020 8 4.120 8 4.15.05 8 8.05.0 （3） 确定炉膛高度 炉膛高度和宽度之比BH 在0.5～0.9 之间选择，大炉子取小值，小炉子取大值。本设计取中值0.7，则炉膛高度为： mBH3 7 9.05 4 2.07.07.0 2. 实际确定炉膛尺寸 为方便砌筑炉子，需根据标准砖尺寸（230×113×65mm），并考虑砌缝宽度（砌砖时两块砖之间的宽度，2mm）、上、下砖体应互相错开以及在炉底方便布置电热元件等要求，进一步确定炉膛尺寸。依据理论计算的炉膛长度、宽度和高度，进一步确定炉膛尺寸如下： mm mL0 4 5.11 0 4 5)25.02 3 0(4)22 3 0( mmmB5 1 6.05 1 62)21 1 3()24 0(2)21...
