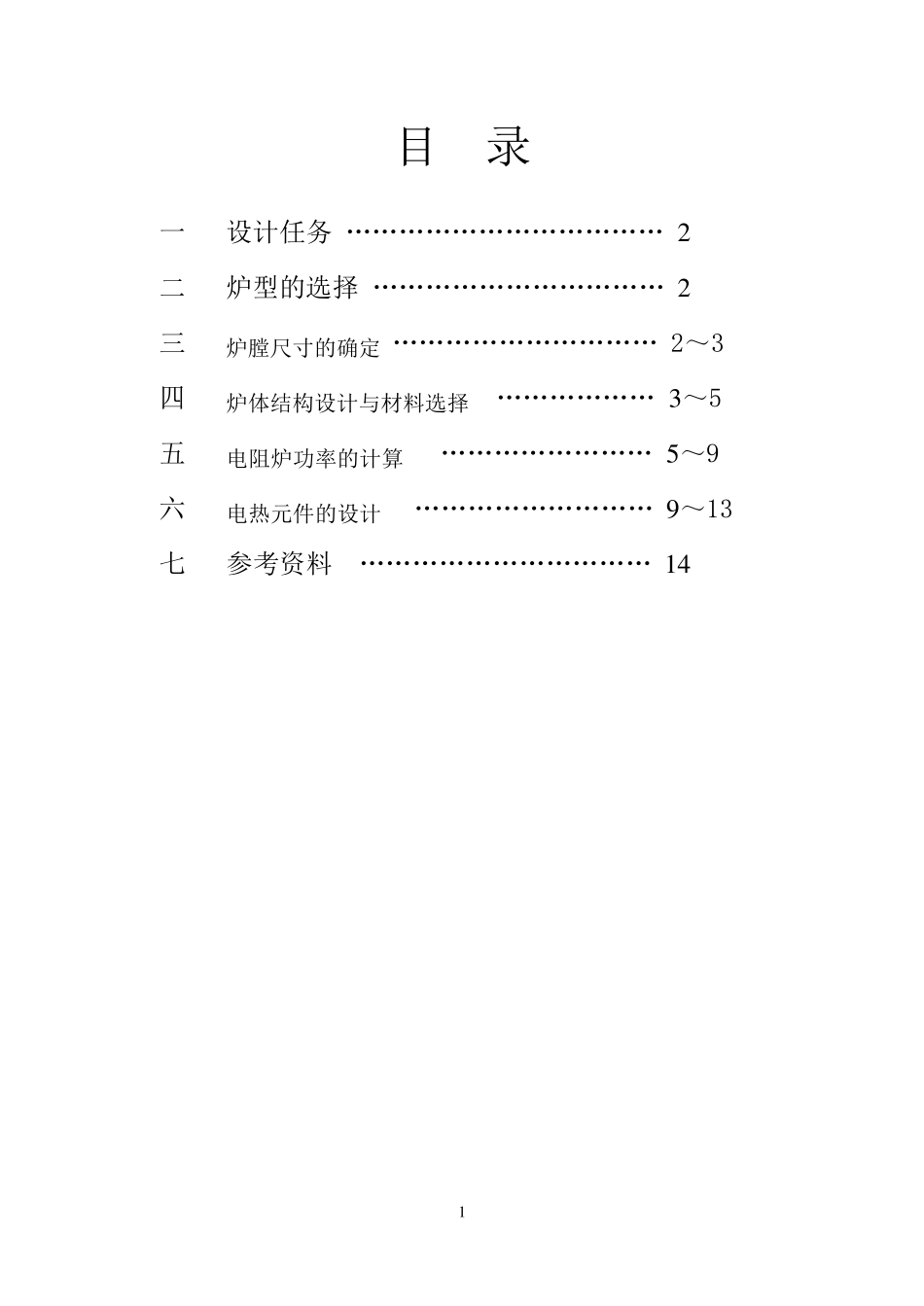

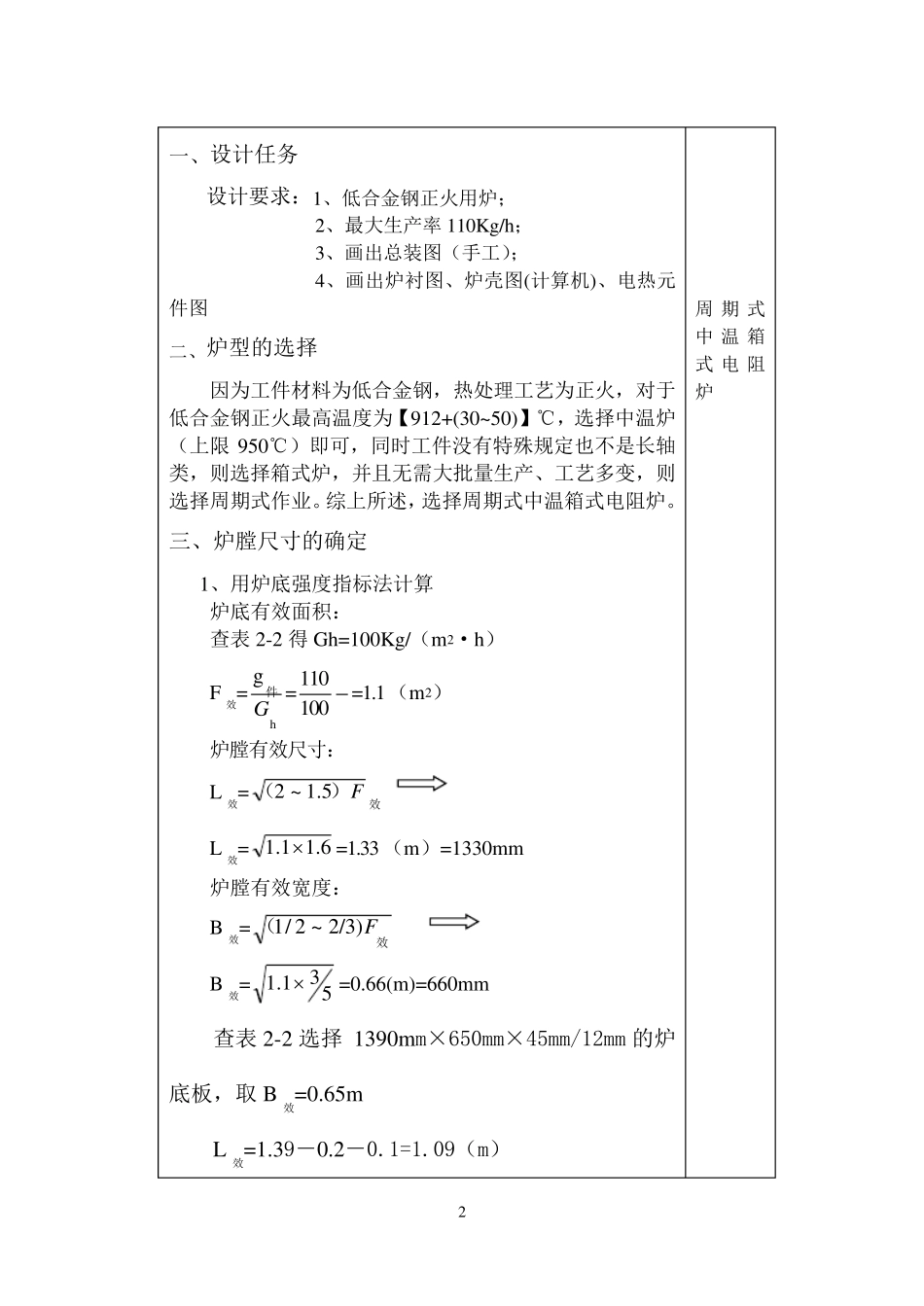

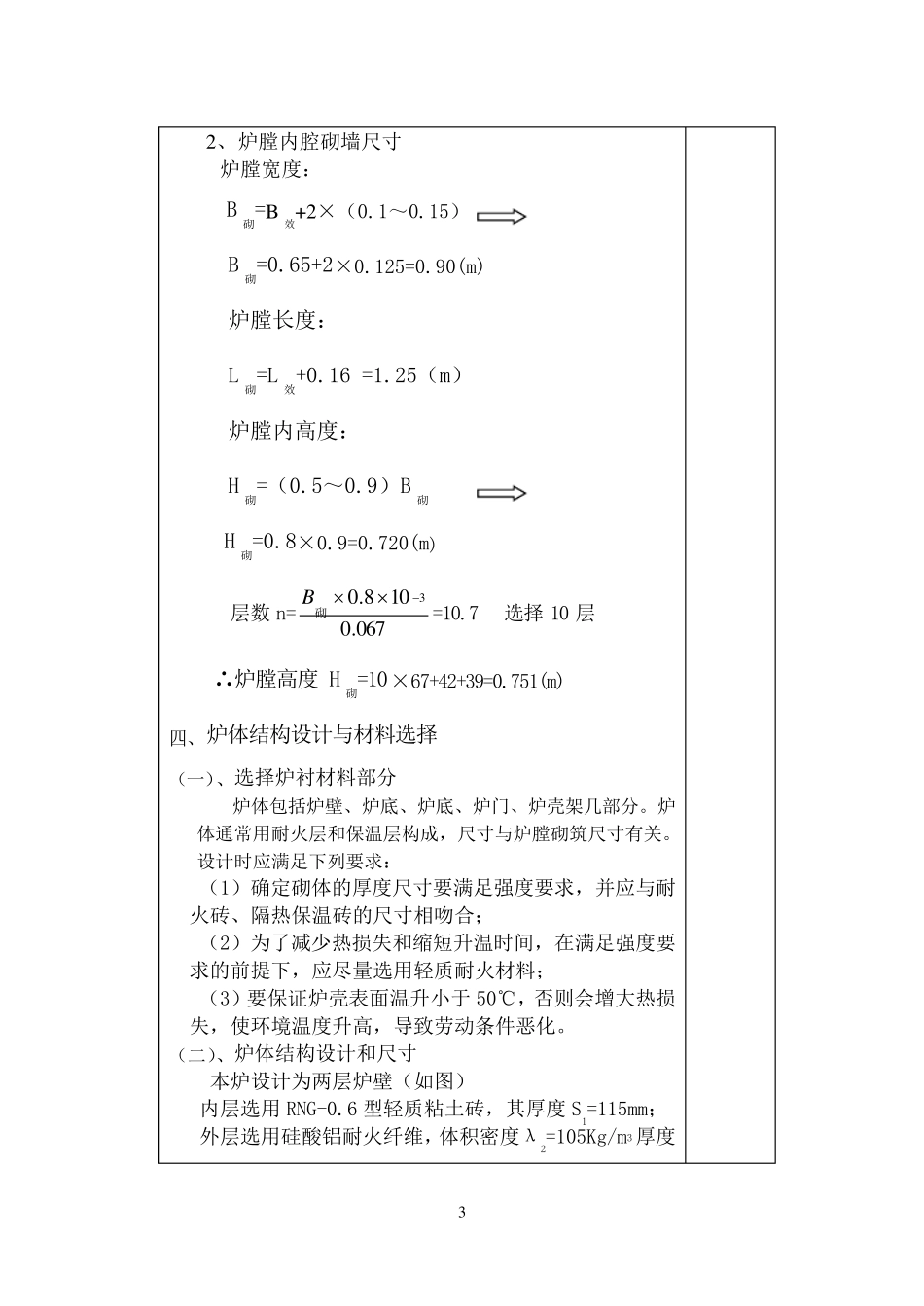

1 目 录 一 设计任务 ……………………………… 2 二 炉型的选择 …………………………… 2 三 炉膛尺寸的确定 ………………………… 2～3 四 炉体结构设计与材料选择 ……………… 3 ～5 五 电阻炉功率的计算 …………………… 5 ～9 六 电热元件的设计 ……………………… 9 ～13 七 参考资料 …………………………… 1 4 2 一、设计任务 设计要求：1、低合金钢正火用炉； 2、最大生产率110Kg/h； 3、画出总装图（手工）； 4、画出炉衬图、炉壳图(计算机)、电热元件图 二、炉型的选择 因为工件材料为低合金钢，热处理工艺为正火，对于低合金钢正火最高温度为【912+(30~50)】℃，选择中温炉（上限950℃）即可，同时工件没有特殊规定也不是长轴类，则选择箱式炉，并且无需大批量生产、工艺多变，则选择周期式作业。综上所述，选择周期式中温箱式电阻炉。 三、炉膛尺寸的确定 1、用炉底强度指标法计算 炉底有效面积： 查表2-2 得Gh=100Kg/（m2·h） F效=hgG件=100110=1.1（m2） 炉膛有效尺寸： L效=效）（ F5.1~2 L效=6.11.1=1.33 （m）=1330mm 炉膛有效宽度： B效=效（F2/3)~2/1 B效=531.1=0.66(m)=660mm 查表2-2 选择 1390mm×650mm×45mm/12mm 的炉底板，取 B效=0.65m L效=1.39－0.2－0.1=1.09（m） 周期式中温箱式电阻炉 3 2、 炉膛内腔砌墙尺寸 炉膛宽度： B砌=B效+2×（0.1～0.15） B砌=0.65+2×0.125=0.90(m) 炉膛长度： L砌=L效+0.16 =1.25（m） 炉膛内高度： H砌=（0.5～0.9）B砌 H砌=0.8×0.9=0.720(m) 层数 n=067.0108.03砌B=10.7 选择 10 层 ∴炉膛高度H砌=10×67+42+39=0.751(m) 四、炉体结构设计与材料选择 （一）、选择炉衬材料部分 炉体包括炉壁、炉底、炉底、炉门、炉壳架几部分。炉体通常用耐火层和保温层构成，尺寸与炉膛砌筑尺寸有关。设计时应满足下列要求： （1）确定砌体的厚度尺寸要满足强度要求，并应与耐火砖、隔热保温砖的尺寸相吻合； （2）为了减少热损失和缩短升温时间，在满足强度要求的前提下，应尽量选用轻质耐火材料； （3）要保证炉壳表面温升小于 50℃，否则会增大热损失，使环境温度升高，导致劳动条件恶化。 （二）、炉体结构设计和尺寸 本炉设计为两层炉壁（如图） 内层选用 RNG-0.6 型轻质粘土砖，其厚度S1=115mm； 外层选用硅酸铝耐火纤维，体积密度λ2=105Kg/m3厚度 4 S2待计算； RNG-0.6...
