旋风除尘器电除尘器课程设计VIP免费

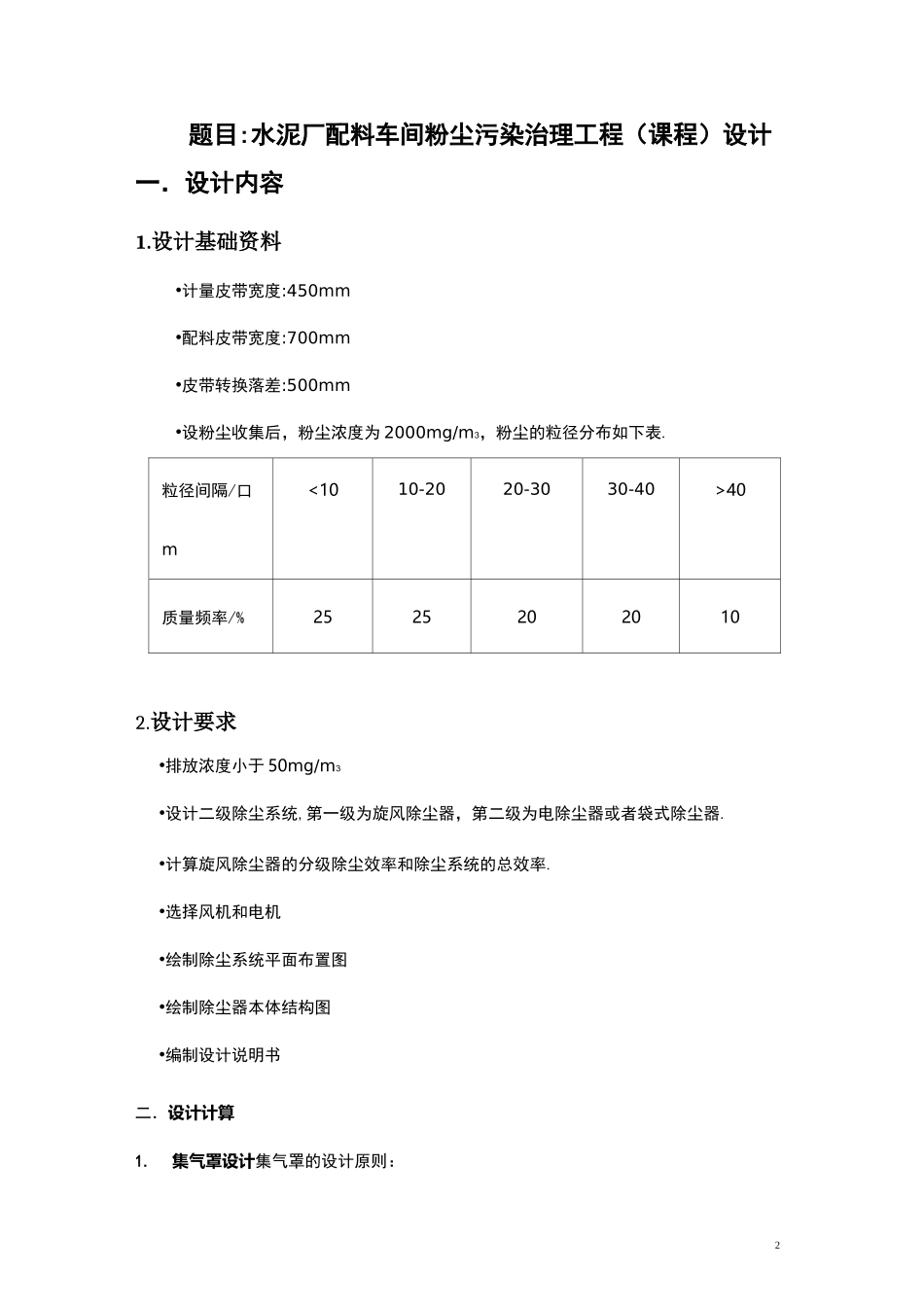

一．设计内容 31．设计基础资料 32．设计要求 3二．设计计算 31．集气罩设计 32．风量计算 43．旋风除尘器设计选型 44．旋风除尘器效率计算 75．二级除尘器设计选型 86．管道设计计算 127．风机和电机的选择 178．排气烟囱的设计 18三．心得体会与总结 19参考文献 20附图 212题目:水泥厂配料车间粉尘污染治理工程（课程）设计一．设计内容1.设计基础资料•计量皮带宽度:450mm•配料皮带宽度:700mm•皮带转换落差:500mm•设粉尘收集后，粉尘浓度为 2000mg/m3，粉尘的粒径分布如下表.粒径间隔/口<1010-2020-3030-40>40m质量频率/%25252020102.设计要求•排放浓度小于 50mg/m3•设计二级除尘系统,第一级为旋风除尘器，第二级为电除尘器或者袋式除尘器.•计算旋风除尘器的分级除尘效率和除尘系统的总效率.•选择风机和电机•绘制除尘系统平面布置图•绘制除尘器本体结构图•编制设计说明书二．设计计算1.集气罩设计集气罩的设计原则：3总风量①改善排放粉尘有害物的工艺和环境，尽量减少粉尘排放及危害。②集气罩尽量靠近污染源并将其包围起来。③决定集气罩的安装位置和排气方向。④决定开口周围的环境条件。⑤防止集气罩周围的紊流。⑥决定控制风速。本设计采用密闭集气罩，密闭罩设计的注意事项：密闭罩应力求密闭，尽量减少罩上的孔洞和缝隙；密闭罩的设置应不妨碍操作和便于检修；应注意罩内气流的运动特点。搅拌机上方采用整体密闭集气罩，尺寸^2000x500（高度）mm。传送带上方采用局部密闭集气罩，尺寸 1210x1210mm。2.风量计算对于整体集气罩，取断面风速为 0.6m/sA1=巴=3 」 4 2 =1.13m2144Q]=V]A]=0.6x1.13=0.678m3/s对于局部集气罩，取断面风速为 0.5m/sQ2=V2AB=0.5x1.21x1.21=0.732m3/sQ=2Q1+6Q2=2x0.678+6x0.732=5.748m3/s43.旋风除尘器的设计选型1)设计选型一级除尘系统采用旋风除尘器，其特点是旋风除尘器没有运动部件，制作、管理十分方便；处理相同风量的情况下体积小，价格便宜；作为预除尘器使用时，可以立式安装，亦可以卧式安装，使用方便；处理大风量是便于多台联合使用，效率阻力不受影响，但是也存在着除尘效率不高，磨损严重的问题。普通除尘器是由进风管、筒体、锥体和排气管组成。含尘气体进入除尘器后，沿外壁由上而下做旋转运动，同时少量气体沿径向运动到中心区域。当旋转气流的大部分到达锥体底部后，转而向上沿轴心旋转，最后经排出管排出。旋风除尘器净化气量应与实际需要处理的含尘气体量一...
