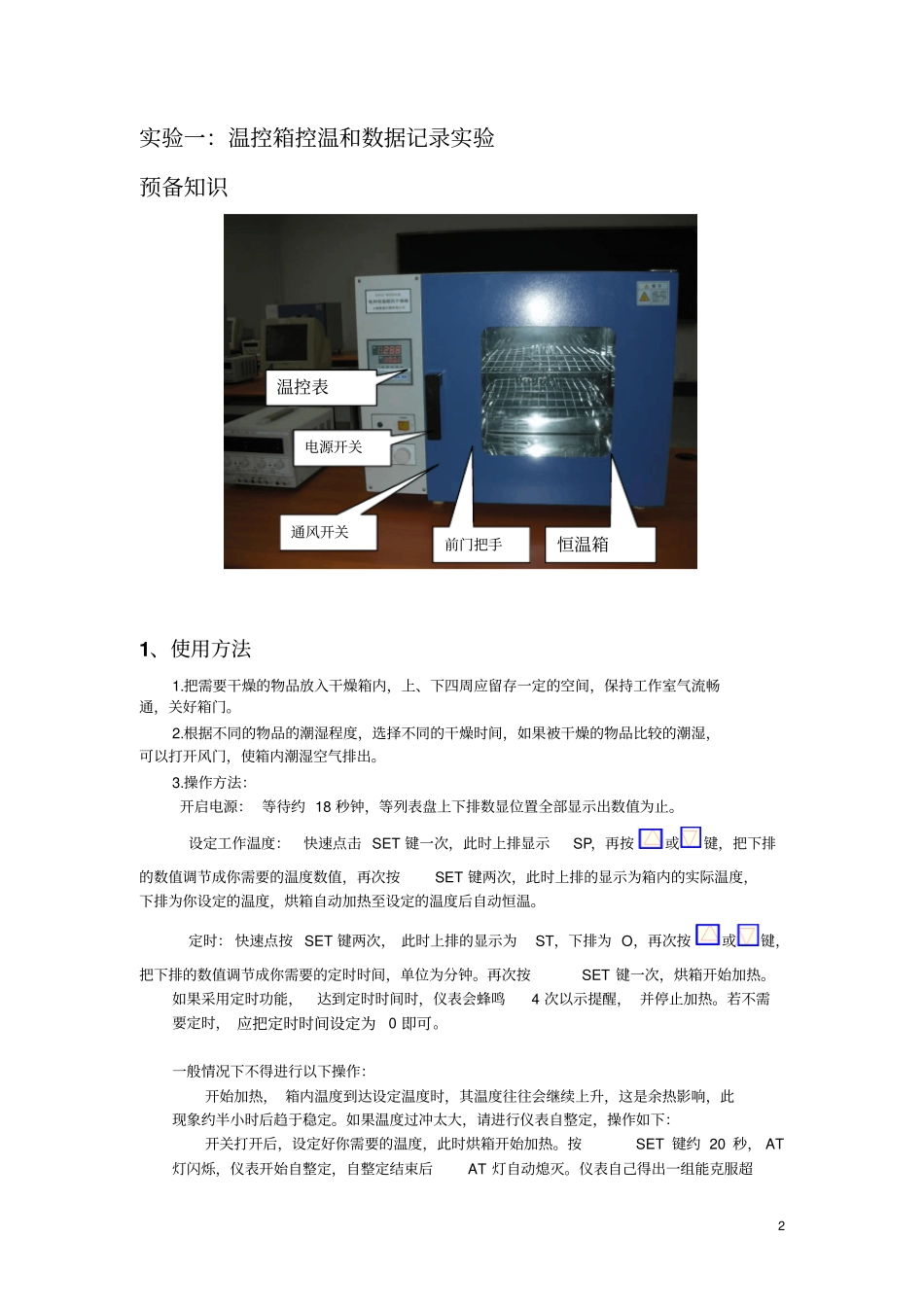

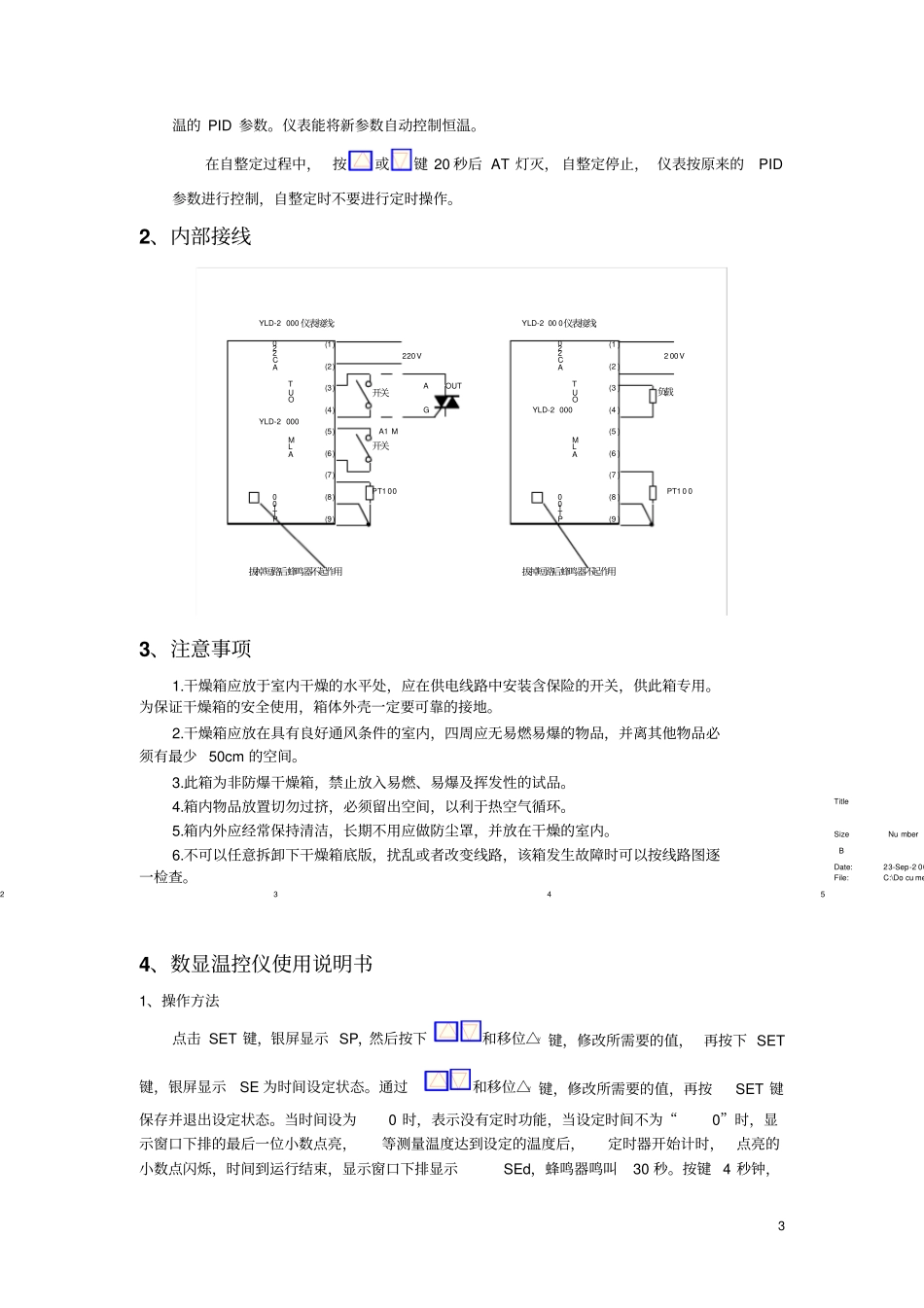

1 《现代仪器设计基础》实验指导书适用专业 : 测控技术与仪器课程代码 : 8426830 总学时 : 40 总学分 : 3 编写单位 :电气信息学院编 写 人:靳斌 陈高燕审 核 人:审 批 人:批准时间 :年月日2 实验一：温控箱控温和数据记录实验预备知识1、使用方法1.把需要干燥的物品放入干燥箱内，上、下四周应留存一定的空间，保持工作室气流畅通，关好箱门。2.根据不同的物品的潮湿程度，选择不同的干燥时间，如果被干燥的物品比较的潮湿，可以打开风门，使箱内潮湿空气排出。3.操作方法：开启电源： 等待约 18 秒钟，等列表盘上下排数显位置全部显示出数值为止。设定工作温度：快速点击 SET 键一次，此时上排显示SP，再按或键，把下排的数值调节成你需要的温度数值，再次按SET 键两次，此时上排的显示为箱内的实际温度，下排为你设定的温度，烘箱自动加热至设定的温度后自动恒温。定时： 快速点按 SET 键两次， 此时上排的显示为ST，下排为 O，再次按或键，把下排的数值调节成你需要的定时时间，单位为分钟。再次按SET 键一次，烘箱开始加热。如果采用定时功能，达到定时时间时，仪表会蜂鸣4 次以示提醒， 并停止加热。若不需要定时， 应把定时时间设定为0 即可。一般情况下不得进行以下操作：开始加热， 箱内温度到达设定温度时，其温度往往会继续上升，这是余热影响，此现象约半小时后趋于稳定。如果温度过冲太大，请进行仪表自整定，操作如下：开关打开后，设定好你需要的温度，此时烘箱开始加热。按SET 键约 20 秒， AT灯闪烁，仪表开始自整定，自整定结束后AT 灯自动熄灭。仪表自己得出一组能克服超恒温箱温控表电源开关通风开关前门把手3 温的 PID 参数。仪表能将新参数自动控制恒温。在自整定过程中， 按或键 20 秒后 AT 灯灭， 自整定停止， 仪表按原来的PID参数进行控制，自整定时不要进行定时操作。2、内部接线2345TitleNu mberSizeBDate:23-Sep-2 00File:C:\Do cu men(1)(2)(3)(4)(5)(6)(7)(8)(9)AC220OUTALMPT100YLD-2 000开关开关OUTAGPT1 00220VA1 M(1 )(2 )(3 )(4 )(5 )(6 )(7 )(8 )(9 )AC220OUTALMPT100YLD-2 000负载PT1 0 02 00VYLD-2 00 0仪表接线：拔掉短路后蜂鸣器不起作用拔掉短路后蜂鸣器不起作用YLD-2 000 仪表接线：3、注意事项1.干燥箱应放于室内干燥的水平处，应在供电线路中安装含保险的开关，供此箱专用。为保证干燥箱的安全使用，箱体外壳一定要可...
