#号锅炉A修再热器换管焊接施工方案VIP免费

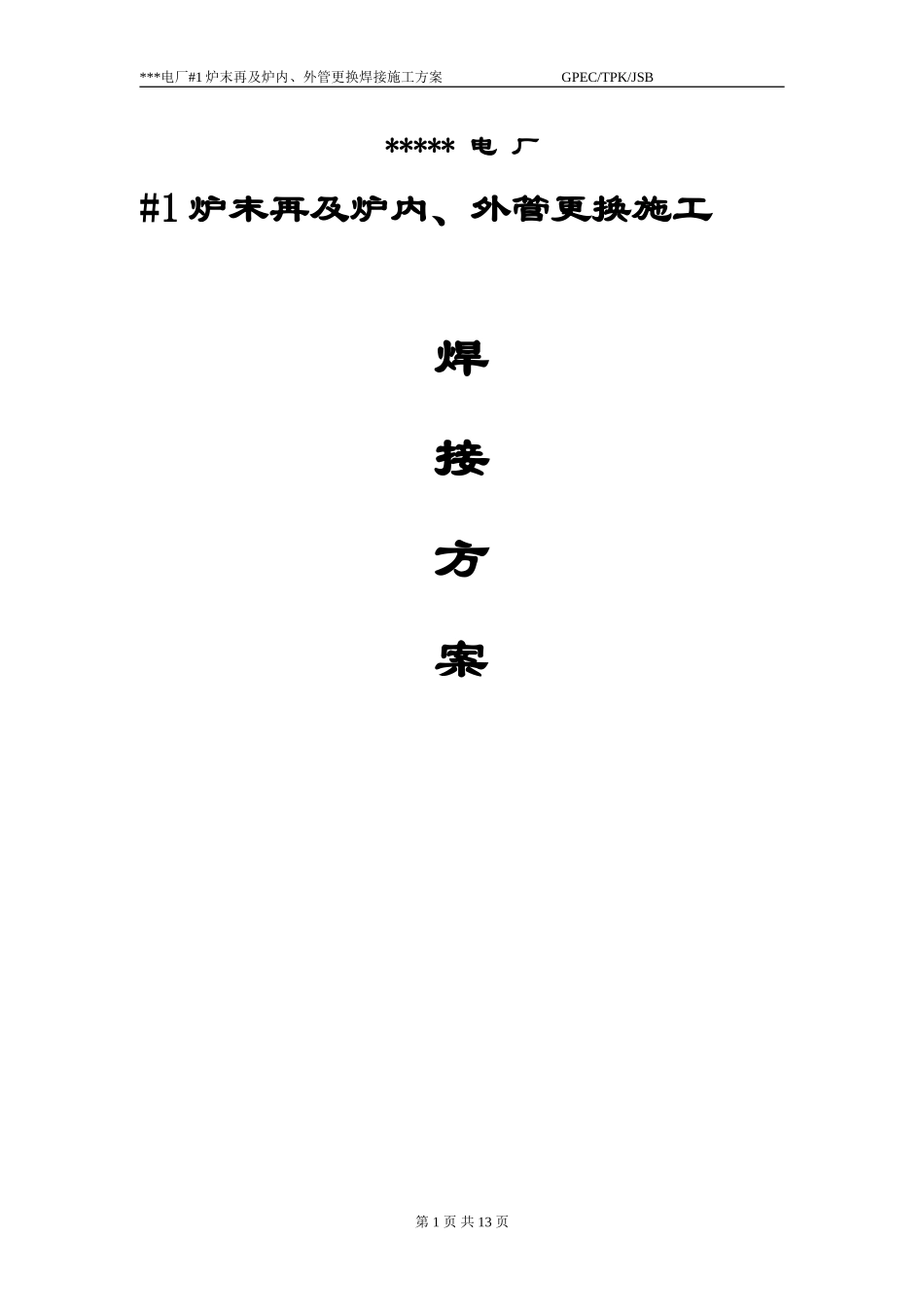

***电厂#1 炉末再及炉内、外管更换焊接施工方案 GPEC/TPK/JSB***** 电 厂#1 炉末再及炉内、外管更换施工焊接方案第 1 页 共 13 页下载后可任意编辑目 录一、 施工概况二 、依据的图纸、文件、标准三 、作业准备要求和条件四 、施工质量控制点五 、作业程序内容六 、验收质量标准七 、安全措施一、施工概况：----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑珠江电厂#1 炉锅炉检修更换末再管屏及炉内、外管，其焊接工作主要有：1．末再管排更换1.1．更换出口集箱管座 规格：Φ508×45/Φ63×4mm 、材质：10CrMo910/12Cr1MoV，采纳焊条 R317，焊口数 420 个;1.2．更换末级再热器弯头管 规格：Φ63×4mm 、材质：SA-213TP304H，采纳焊丝 ERNiCr-3，焊口数 840 个;1.3．更换末级再热器管排 规格：Φ63×4mm 、材质： SA-213TP304H，采纳焊丝 1Cr19Ni9Ti,焊口数 840 个;1.4．更换全部密封板及高冠板;1.5．管排吊装口的割除及恢复;2．炉内管更换2.1．后屏再热器 30 屏外一、二圈下部“ U”型弯头，规格：Φ63×4mm、材质：SA-213TP304H，采纳焊丝 1Cr19Ni9Ti,焊口数120 个；中间夹管下部弯头，规格：Φ63×4mm、材质：12Cr1MoV，采纳焊丝 R31 焊口数 120 个；2.3．水冷壁管更换,规格：Φ638×mm、材质：G20，采纳焊丝J50、 采纳焊条 J507，焊口数 280 个；2.4．低温过热器管更换,规格：Φ57×7mm、材质：G20，采纳焊丝J50、 采纳焊条 J507，焊口数 300 个。3．炉处管更换3.1．疏水管更换，(详细项目查阅#1 炉炉外疏水管更换清单)；3.2．压力、化学取样一次门前管道更换，(详细项目查阅#1 炉炉外疏水管更换清单)；3.4．先用合格的焊材。说明：以上管子只是目前检查发现存在缺陷的管子，在更换过程中还要进行检查，更换管子可能多于上述所列管子；（所有金检及热处理工作由电厂负责）。 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑二、依据图纸、文件...
